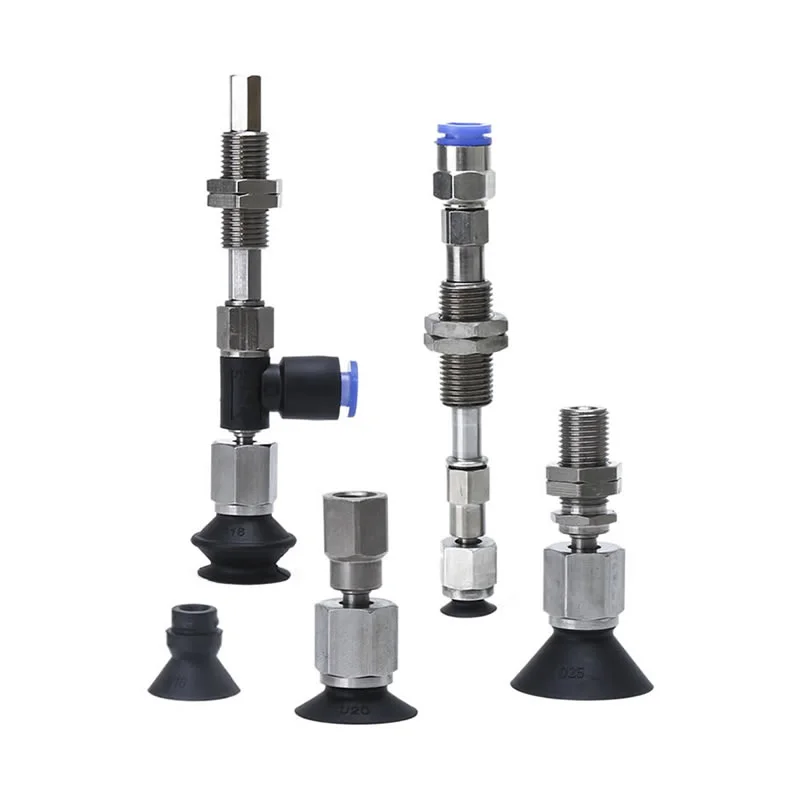

Cangkir Pengisap Vakum Sambungan Bola Dasar ZP
Sebagai produsen China terkemuka, kami menyediakan Basic Ball Joint Vacuum Suction Cups ZP (Ø10-32mm) yang Disesuaikan untuk benda kerja tidak beraturan. Dilengkapi kepala putar, gerakan penyangga (6-50mm), dan karet silikon/antistatis berkualitas tinggi, stok pemasok langsung dari pabrik kami memastikan stabilitas dan pengurangan kebisingan. Terbaik untuk saluran baterai litium dengan opsi baja tahan karat.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk
Cangkir Pengisap Vakum Sambungan Bola Dasar ZP
Tipe Ball Joint Seri ZPTF Dengan Bantalan Vakum Adaptor
Tipe Ball Joint Seri ZPTF Dengan Bantalan Vakum Penyangga
Tipe Ball Joint Seri ZPRF Dengan Bantalan Vakum Adaptor
Tipe Ball Joint Seri ZPRF Dengan Bantalan Vakum Penyangga
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Commaelec adalah pabrikan Tiongkok terkemuka, Cangkir Pengisap Vakum Sambungan Bola Tipe Dasar Seri ZP adalah komponen pneumatik berkinerja tinggi yang dirancang khusus untuk mencengkeram benda kerja yang tidak beraturan, miring, atau melengkung. Desainnya menggunakan mekanisme sambungan bola—mengingatkan pada sambungan manusia—di titik sambungan mangkuk penghisap; fitur ini memungkinkan penyelarasan otomatis, memungkinkan sambungan bola berputar bebas saat cangkir bersentuhan dengan permukaan miring. Ini secara otomatis mengkompensasi penyimpangan sudut selama operasi cengkeraman robot, sehingga mencegah kebocoran vakum yang disebabkan oleh penyegelan yang tidak sempurna. Tersedia dalam diameter mulai dari 10 mm hingga 32 mm, seri ini juga menawarkan model opsional yang dilengkapi dengan mekanisme penyangga (Buffer), yang menampilkan goresan antara 6 mm dan 50 mm, untuk melindungi benda kerja dari kerusakan akibat benturan mekanis.
Keunggulan Teknis
Basic Ball Joint Vacuum Suction Cups ZP bukan hanya komponen standar; mereka adalah alat serbaguna yang dirancang untuk lingkungan berkinerja tinggi.
1. Desain Kepala Putar Adaptif
Keunggulan inti model ZPTF adalah mekanisme putar sambungan bolanya. Hal ini memungkinkan mangkuk pengisap dimiringkan dan diputar, secara otomatis sejajar dengan sudut benda kerja. Fitur ini secara signifikan meningkatkan stabilitas penanganan industri, terutama untuk komponen bodi otomotif atau plastik cetakan.
2. Kisaran Ukuran & Bentuk yang Komprehensif
Untuk memenuhi beragam kebutuhan aplikasi, kami menawarkan beragam pilihan:
Kisaran Diameter:Ukuran presisi dari minimal 10mm hingga 32mm.
Jenis Piala:Tersedia dalam tipe datar, berusuk, akordeon (bawah), dan dalam untuk menangani segala sesuatu mulai dari lembaran tipis hingga benda bertekstur berat.
3. Outlet & Pemasangan Vakum Fleksibel
Keterbatasan ruang pada mesin modern memerlukan tata letak yang fleksibel. Fitur ZP Vacuum Suction Cups Dasar Ball Joint kami:
Opsi Outlet Ganda:Saluran masuk vakum vertikal dan horizontal untuk integrasi tanpa batas ke dalam ruang kompak.
Variasi Pemasangan:Opsi untuk menyertakan adaptor atau braket penyangga khusus untuk pemasangan yang disesuaikan.
Keuntungan Inti
Stabilitas Pegangan:Khususnya saat menangani panel bodi mobil yang melengkung, komponen cetakan injeksi yang bentuknya tidak beraturan, atau kotak kemasan, desain sambungan bola dari Basic Ball Joint Vacuum Suction Cups ZP memastikan tingkat vakum tetap tinggi secara konsisten.
Pengurangan Kebisingan dan Guncangan:Ketika dipasangkan dengan dudukan penyangga, ia secara efektif menyerap energi kinetik saat bersentuhan, sehingga memperpanjang masa pakai sistem secara keseluruhan.
Kemampuan Beradaptasi terhadap Kondisi Pengoperasian Khusus:Misalnya, dalam industri baterai lithium-ion, baterai dapat diproduksi seluruhnya dari baja tahan karat; sebaliknya dalam industri elektronik dapat dimanfaatkan bahan antistatis.
Skenario Aplikasi
Suku Cadang Otomotif:Mencengkeram komponen melengkung seperti kaca depan atau panel pintu.
Penyortiran Logistik:Menangani paket dengan permukaan yang tidak rata.
Elektronik 3C:Mencapai pengisapan yang tepat di ruang terbatas melalui penyesuaian sambungan universal.
Cara Memesan

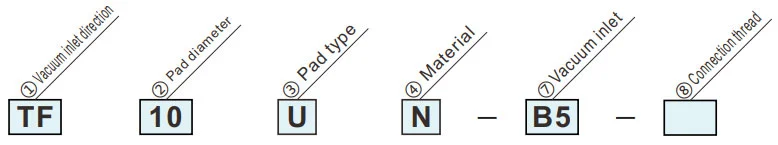

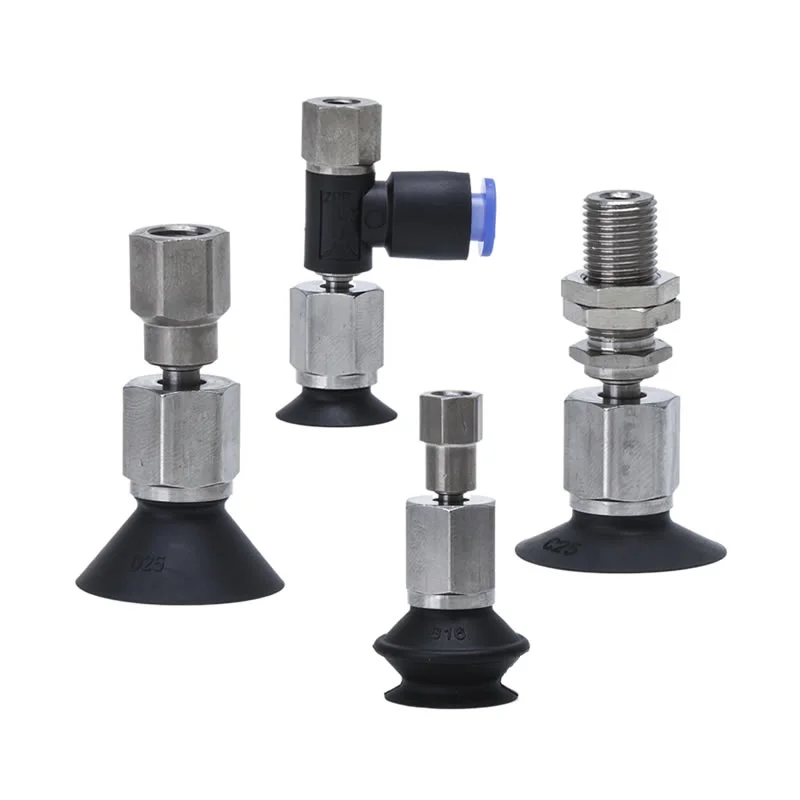

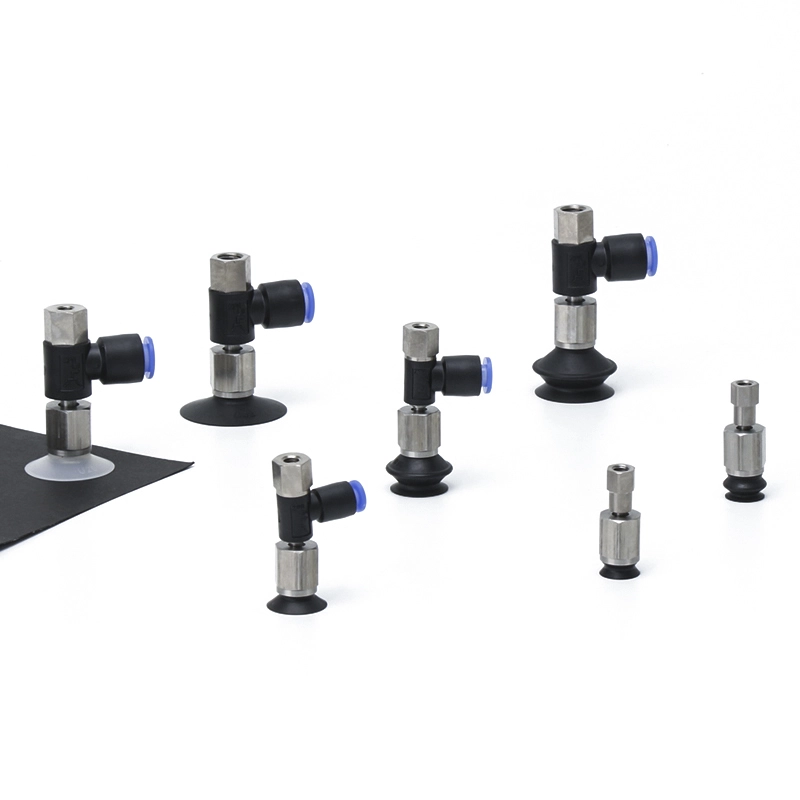

Tipe sambungan bola dengan adaptor
| ④Bahan | |
| N | NBR |
| S | karet silikon |
| U | karet uretan |
| F | FKM |
| GN | KonduktifNBR |
| GS | Karet silikon konduktif |
Simbol hijau adalah model yang disesuaikan
|
③ Jenis bantalan
② Diameter bantalan (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Tipe Datar | ● | ● | ● | ● | ● | ● | |||||||
| C | Tipe Datar dengan Tulang Rusuk | ● | ● | ● | ● | ● | ● | |||||||
| B | Tipe Bellow | ● | ● | ● | ● | ● | ● | |||||||
| ①Arah masuk vakum | D | Tipe Dalam | ● | — | ● | — | ● | — | ||||||
| TF | Vertikal |
|
⑦ Saluran masuk vakum | Benang wanita | B5 | M5 x0,8 | ● | ● | ||||||
| ⑧Benang koneksi | Utas laki-laki | A8 | M8x1.0 | ● | — | |||||||||
| A10 | M10x1.0 | — | ● | |||||||||||
|
⑦ Saluran masuk vakum | Benang wanita | B5 | M5 x0,8 | ● | — | ||||||||
| B8 | M8x1.25 | ● | ● | |||||||||||
| B01 | RC1/8 | ● | ● | |||||||||||
| Federasi Rusia | samping |
|
Pemasangan sekali sentuh | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Benang koneksi | benang wanita | B5 | M5 x0,8 | ● | ● | |||||||||
| B8 | M8x1.25 | — | ● | |||||||||||

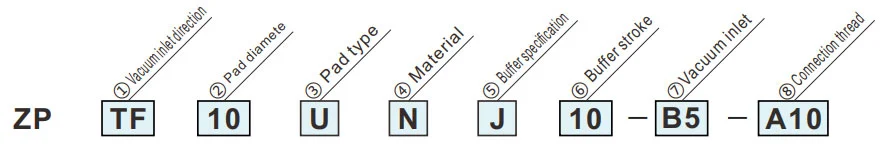

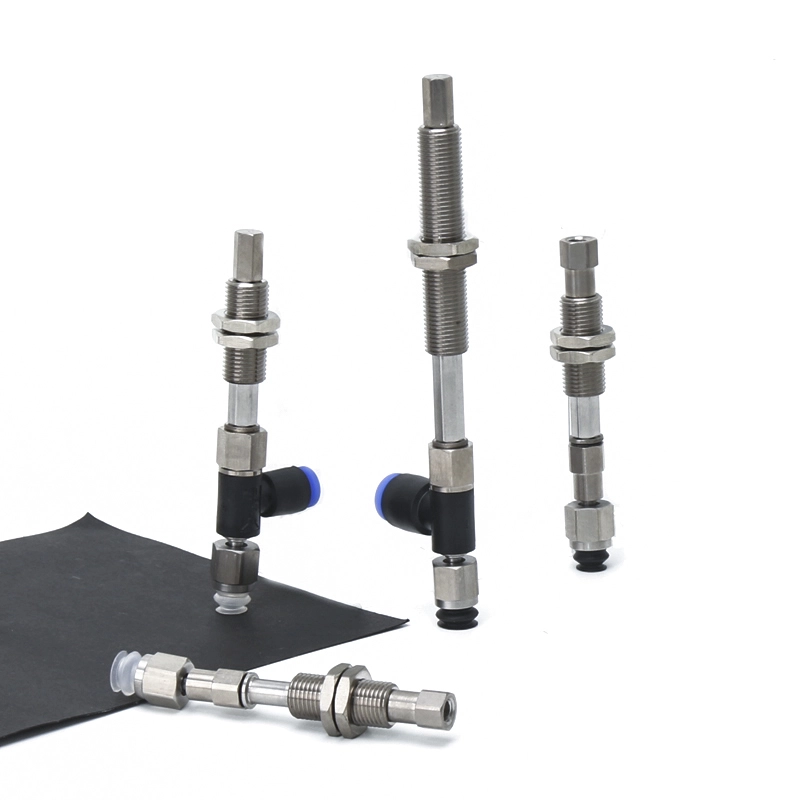

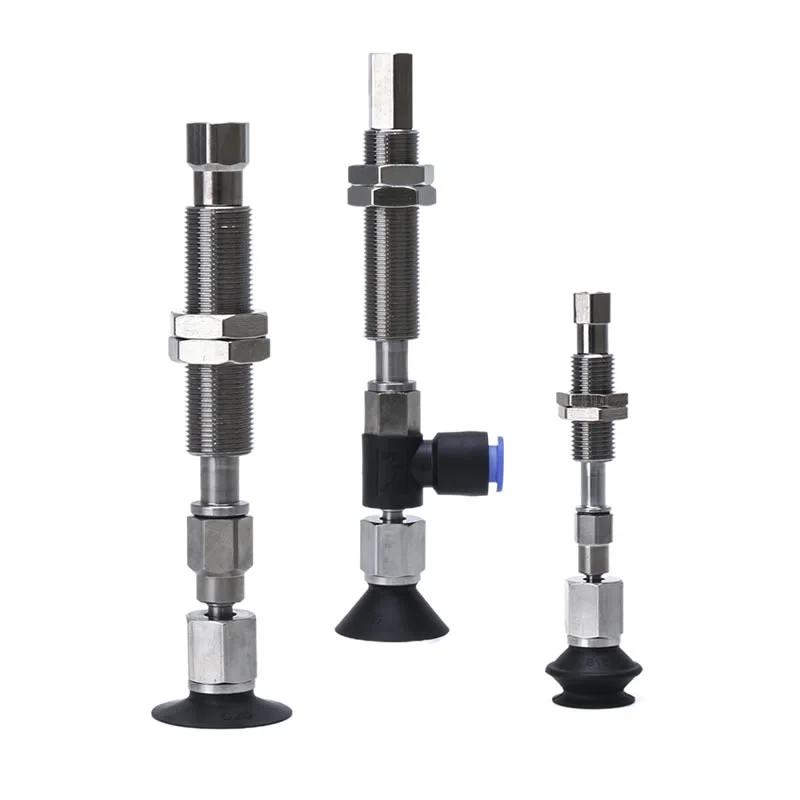

Tipe sambungan bola dengan penyangga
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol hijau adalah model yang disesuaikan
|
③ Jenis bantalan
② Diameter bantalan (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Tipe Datar | ● | ● | ● | ● | ● | ● | ||||||
| C | Tipe Datar dengan Tulang Rusuk | ● | ● | ● | ● | ● | ● | ||||||
| B | Tipe Bellow | ● | ● | ● | ● | ● | ● | ||||||
| D | Tipe Dalam | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Penyangga pukulan | 10 | 10mm | ● | ● | |||||||||
| 20 | 20mm | ● | ● | ||||||||||
| 30 | 30mm | ● | ● | ||||||||||
| 40 | 40mm | ● | 一 | ||||||||||
| ①Arah masuk vakum | 50 | 50mm | ● | ● | |||||||||
| TF | Vertikal |
|
⑦ Saluran masuk vakum | Perempuan benang |
B5 | M5x0.8 | ● | 一 | |||||
| B01 | RC1/8 | 一 | ● | ||||||||||
| Pemasangan sekali sentuh | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Benang koneksi | Utas laki-laki | A10 | M10×1.0 | ● | 一 | ||||||||
| A14 | M14x1.0 | 一 | ● | ||||||||||
| Federasi Rusia | samping |
|
⑦ Saluran masuk vakum | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Benang koneksi | Utas laki-laki | A10 | M10×1.0 | ● | 一 | ||||||||
| A14 | M14×1.0 | 一 | ● | ||||||||||
| ⑤Spesifikasi penyangga | |
| J | Berputar |
| K | Tidak berputar |
Spesifikasi
| Cincin kunci/Jenis bantalan | Diameter/dimensi bantalan | Aplikasi | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Tanpa Cincin Kunci | Tipe Datar (kamu) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Untuk benda kerja dengan permukaan datar dan tidak mengalami deformasi |
| Tipe Oval (kamu) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Untuk benda kerja dengan keterbatasan pada permukaan adsorpsi | |
| Tipe Datar Tipis (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Untuk benda kerja lunak seperti lembaran tipis atau vinil. Kerutan atau deformasi selama adsorpsi dapat dikurangi. | |
| Tipe Datar Tipis dengan tulang rusuk (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Untuk benda kerja lunak seperti lembaran tipis atau vinil. Benda kerja dapat dilepas dengan mudah berkat tulang rusuknya |
|
| Tipe Bellow (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Untuk penggunaan dimana tidak ada ruang untuk penyangga atau benda kerja dengan permukaan miring | |
| Dengan Cincin Kunci | Tipe Datar (kamu) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Untuk benda kerja dengan permukaan datar dan tidak mengalami deformasi |
| Tipe Datar dengan tulang rusuk (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Untuk benda kerja yang mudah mengalami deformasi. Benda kerja dapat dilepas dengan mudah berkat rusuknya | |
| Tipe Bellow (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Untuk penggunaan dimana tidak ada ruang untuk penyangga atau benda kerja dengan permukaan miring | |
| Tipe Dalam (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Untuk benda kerja dengan permukaan melengkung atau untuk benda kerja berbentuk bola | |
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
