Penyedotan vakum adalah solusi inti untuk "pegangan fleksibel" dalam otomasi industri dengan empat keunggulan inti: genggaman tidak merusak, kemampuan beradaptasi terhadap benda kerja multi-material/tidak beraturan, perlindungan bersih dan lingkungan, serta pengoperasian yang fleksibel. Hal ini dapat disesuaikan dengan karakteristik industri benda kerja yang berbeda (tipis/tebal, presisi/kasar, sanitasi/standar).

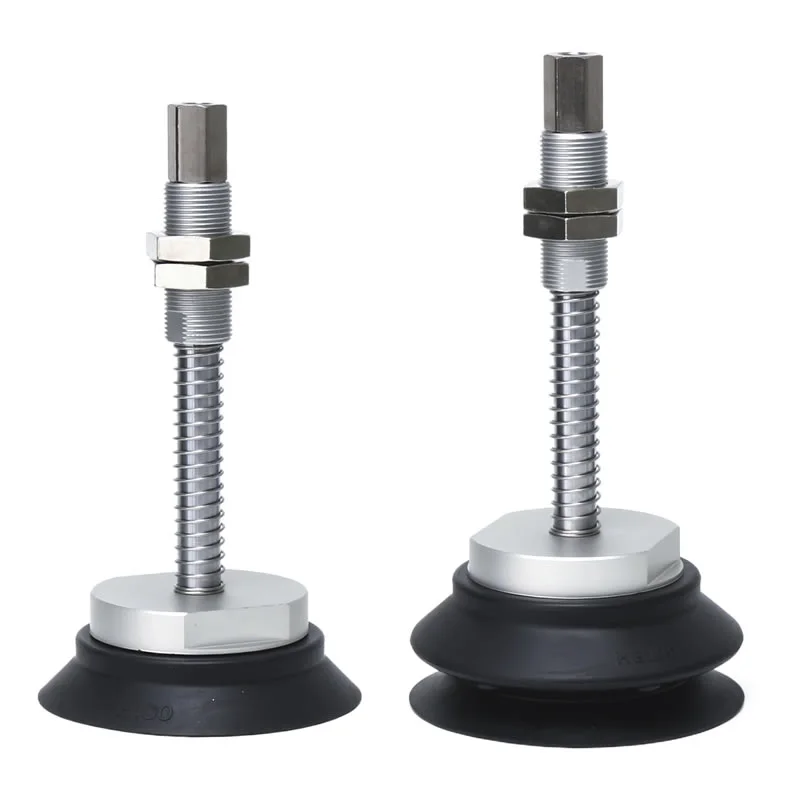

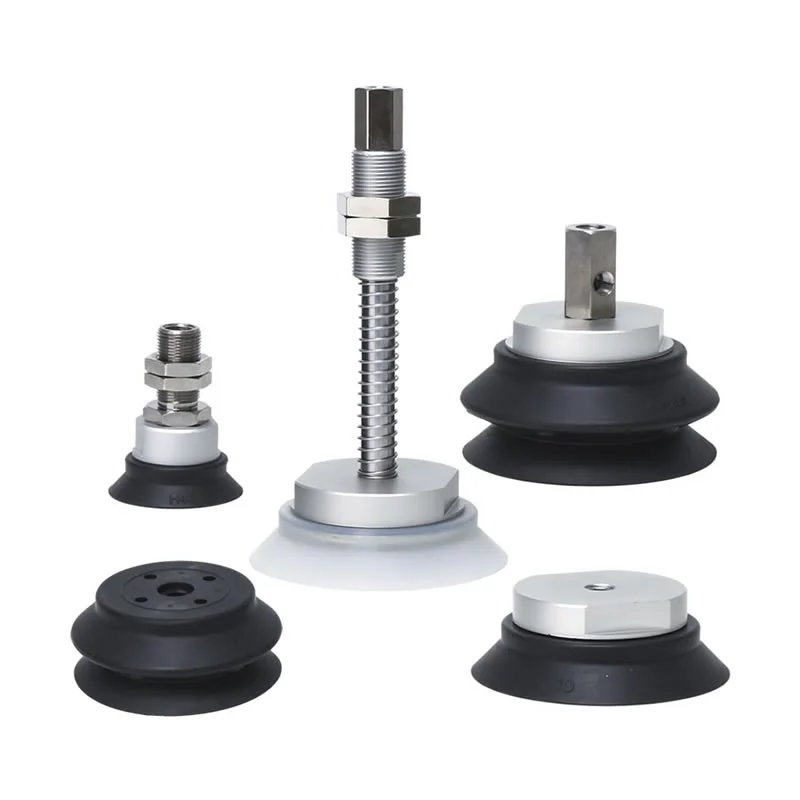

Cangkir Hisap Vakum Kekakuan Tinggi ZP
Sebagai produsen China terkemuka, pabrik kami menawarkan Cangkir Pengisap Vakum Kekakuan Tinggi yang Disesuaikan ZP (Ø40-125mm) untuk tugas berat. Sebagai pemasok utama, kami menyediakan bahan NBR, silikon, dan antistatis dengan desain empuk untuk mengurangi benturan. Sempurna untuk permukaan rapuh dan saluran baterai litium.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk
Cangkir Hisap Vakum Kekakuan Tinggi ZP
Unit Bantalan Tugas Berat Seri ZP
Seri ZPT Tugas Berat Dengan Bantalan Vakum Adaptor
Seri ZPT Tugas Berat Dengan Bantalan Vakum Adaptor
Seri ZPX Tugas Berat Dengan Bantalan Vakum Adaptor
Seri ZPX Tugas Berat Dengan Bantalan Vakum Penyangga
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Cangkir Pengisap Vakum Kekakuan Tinggi ZP mewakili solusi cengkeraman industri yang dirancang khusus untuk menangani benda kerja berukuran besar, berat, atau mudah berubah bentuk. Sebagai produsen khusus di China, kami telah merancang produk ini dengan struktur dasar cangkir hisap yang diperkuat dan rakitan braket; hal ini memastikan ketahanan yang luar biasa terhadap gaya lateral dan menjaga stabilitas unggul saat menggenggam beban berat, menjadikannya komponen pneumatik khusus yang sangat diperlukan dalam bidang otomasi industri berat.
Spesifikasi Teknis & Keserbagunaan
1. Opsi Diameter Besar untuk Pengangkatan Maksimum
Untuk mengakomodasi kebutuhan beban yang bervariasi, High Rigidity Vacuum Suction Cups ZP tersedia dalam beberapa diameter skala besar:
φ40, φ50, φ63, φ80, φ100, dan φ125mm.
Ukuran ini memungkinkan area kontak vakum yang tinggi, memberikan gaya angkat yang diperlukan untuk komponen industri berat.
2. Seleksi Multi-Material untuk Beragam Lingkungan
Lingkungan kerja menentukan materi. Kami menawarkan berbagai elastomer berkualitas tinggi untuk memastikan cangkir hisap Anda berfungsi dengan baik dalam aplikasi spesifiknya:
NBR (Karet Nitril):Ketahanan minyak yang sangat baik untuk lingkungan otomotif dan permesinan.
Karet Silikon:Ideal untuk aplikasi suhu tinggi dan keamanan tingkat makanan.
Poliuretan & Karet Fluoro:Ketahanan aus yang tinggi dan stabilitas kimia untuk jalur pembersihan atau pelapisan industri khusus.
Bahan anti-statis:Penting untuk perakitan elektronik dan penanganan semikonduktor.
3. Bantalan & Pemasangan Terintegrasi
Keamanan dan presisi berjalan beriringan. Cangkir Pengisap Vakum Kekakuan Tinggi kami ZP menawarkan:
Versi Empuk:Secara efektif mengurangi kekuatan benturan selama kontak, melindungi permukaan yang rapuh dan mengurangi getaran sistem.
Versi Tanpa Bantalan:Untuk aplikasi yang kaku, kontak langsung lebih disukai.

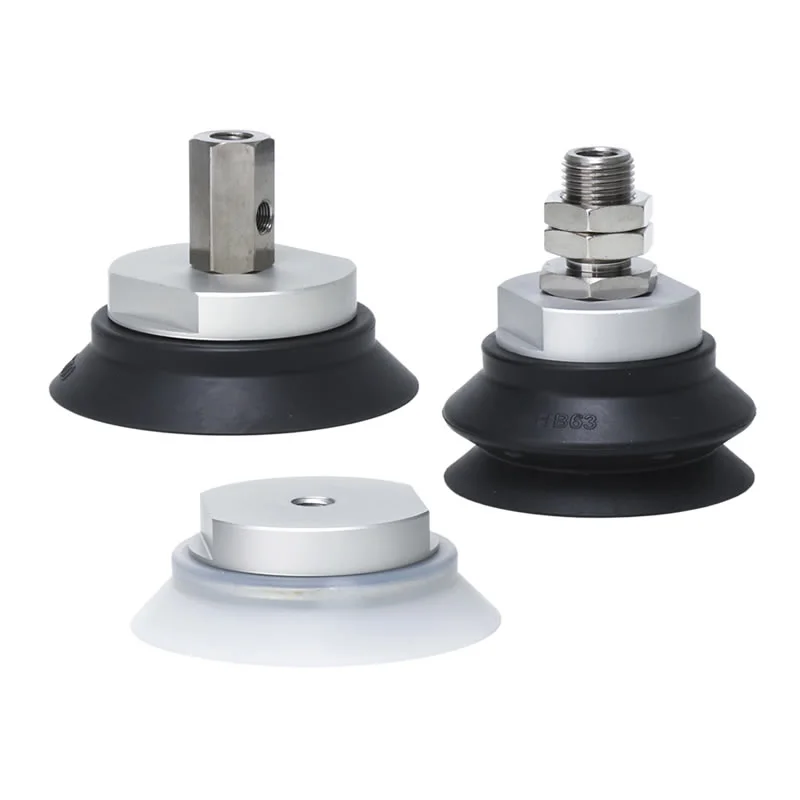

Pemasangan Fleksibel:Tersedia dengan ulir eksternal atau internal dan outlet vakum vertikal agar sesuai dengan tata letak mesin Anda saat ini.
Mengapa memilih Cangkir Pengisap Vakum Kekakuan Tinggi ZP dari Pabrik Commaelec?
1. Desain Basis yang Diperkuat:Cangkir Hisap Vakum Kekakuan Tinggi Commaelec ZP menghadirkan peningkatan kekakuan pada titik sambungan antara cangkir hisap dan fitting, yang secara efektif menahan gaya geser lateral.
2. Berbagai Ukuran:Tersedia dalam berbagai ukuran mulai dari φ40 hingga φ125 mm, mangkuk pengisap ini dirancang khusus untuk menangani benda berat seperti lembaran logam tugas berat, batu, dan kaca berukuran besar, sehingga memastikan daya rekat sekuat batu.
3. Sebagai pemasok dengan fasilitas manufaktur sendiri, Commaelec menawarkan tiga pilihan material:
Anti-statis:Dirancang khusus untuk industri elektronik dan semikonduktor untuk mencegah kerusakan komponen sensitif akibat pelepasan muatan listrik statis.
Komponen Baja Tahan Karat:Sangat cocok untuk industri baterai lithium-ion, yang memenuhi persyaratan bahan bebas tembaga dan seng, dengan ketahanan terhadap korosi dan kebersihan yang tinggi.
Karet Fluorokarbon (FKM) dan EPR:Ideal untuk lingkungan kimia atau operasi suhu tinggi (seperti demolding komponen cetakan injeksi), menawarkan stabilitas kimia yang sangat baik dan ketahanan terhadap cuaca.

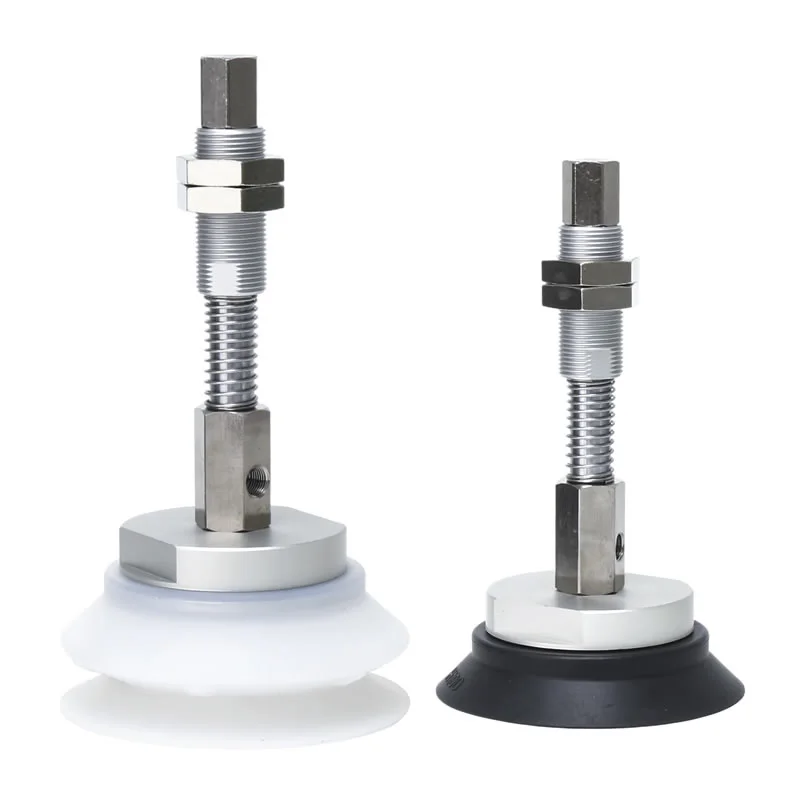

4. Teknologi bantalan presisi:Tersedia dalam Versi Empuk, dengan rentang goresan 6mm–50mm. Saat mangkuk pengisap bersentuhan dengan permukaan yang rapuh (seperti kaca ultra tipis), braket bantalan menyerap energi benturan seketika, sehingga secara signifikan mengurangi kebisingan dan memperpanjang masa pakai peralatan.
5. Solusi Vakum Multi-Arah:Braket pemasangan untuk Cangkir Hisap Vakum Kekakuan Tinggi ZP mendukung konfigurasi port vakum vertikal dan lateral, dengan opsi ulir internal dan eksternal yang dapat dialihkan; desain ini secara signifikan menyederhanakan tata ruang dan proses pemasangan pada antarmuka end-of-arm tooling (EOAT).

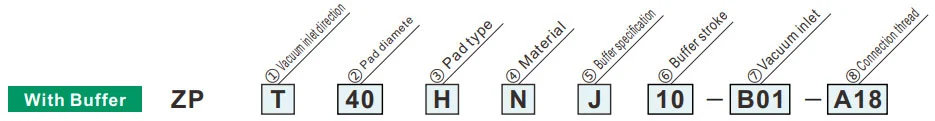

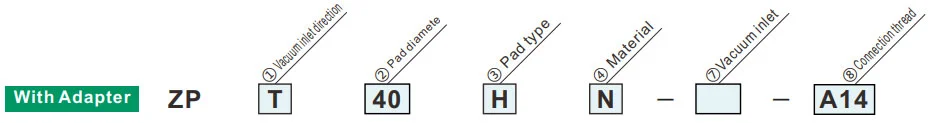

Cara Memesan
| ②Diameter bantalan | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Jenis bantalan | |
| H | Rata dengan tulang rusuk |
| HB | Tipe bellow |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
Simbol hijau adalah model yang disesuaikan
| ①Arah masuk vakum | Diameter bantalan | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Vertikal |
|
⑦Saluran vakum | Benang wanita | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1.25 | ● | ● | — | |||||||||
| B10 | M10x1.5 | ● | ● | — | |||||||||
| B12 | M12x1.75 | — | ● | ● | |||||||||
|
B16 | M16x1.5 | — | ● | ● | ||||||||
| ⑧ | Utas laki-laki | A14 | M14x1.0 | — | — | ||||||||
| A16 | M16x1.5 | — | ● | ● | |||||||||
| X | samping |
|
Benang wanita | B8 | M8x1.25 | ● | — | — | |||||
| B10 | M10x1.5 | ● | ● | ● | |||||||||
| B12 | M12x1.75 | — | ● | ● | |||||||||
| ⑦ | B01 | RC1/8 | ● | ● | ● | ||||||||
| ②Diameter bantalan | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
Simbol hijau adalah model yang disesuaikan
| ③Jenis bantalan | |
| H | Rata dengan tulang rusuk |
| HB | Tipe bellow |
| ①Arah masuk vakum | |
| T | Vertikal |
| X | samping |
| ③Jenis bantalan | |
| H | Rata dengan tulang rusuk |
| HB | Tipe bellow |
| ⑤Spesifikasi penyangga | |
| J | Berputar (Aluminium, Tanpa Bushing) |
| JB | Berputar (Kuningan, Dengan Bushing) |
| JF | Berputar (Baja, Dengan Bushing) |
| KB | Tidak berputar (Kuningan, Dengan Bushing) |
| ⑦ Saluran masuk vakum | |
| B01 | RC1/8 |
| ②Diameter bantalan | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
Simbol hijau adalah model yang disesuaikan
| Diameter bantalan | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Penyangga pukulan | 10 | 10mm | ● | ● | ● | ||||||
| 20 | 20mm | ● | — | — | |||||||
| 25 | 25mm | — | ● | ● | |||||||
| 30 | 30mm | ● | ● | ● | |||||||
| 50 | 50mm | — | ● | ● | |||||||
| 75 | 75mm | — | ● | ● | |||||||
| ⑧Benang koneksi | Utas laki-laki | 100 | 100mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1.5 | — | ● | — | |||||||
| A22 | M22x1.5 | — | — | ● | |||||||
gaya reaktif pegas
| Benang koneksi | Torsi pengencangan±5%[N·m] | Langkah penyangga (mm) | Gaya reaktif pegas[N] | |||
| Aluminium (J) | Kuningan, Dengan Bushing (JB/KB) | Baja, Dengan Bushing (JF) | Pada 0 tak | Pada pukulan penuh | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1.5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1.5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
