Dasar Tanpa Cincin Kunci Cangkir Penghisap Vakum ZP
Cangkir Pengisap Vakum Tanpa Kunci Cincin Dasar ZP buatan China memiliki keunggulan dan nilai jual yang signifikan: Pertama, mereka menawarkan efektivitas biaya yang tinggi. Dengan memanfaatkan fondasi manufaktur yang matang, mereka secara efektif mengendalikan biaya sekaligus memastikan kinerja produk, sehingga mengurangi biaya pengadaan bagi pelanggan; Kedua, mereka menyediakan beragam kategori produk dengan berbagai spesifikasi dan model; Ketiga, teknologi mereka sudah matang. Menggunakan bahan premium seperti silikon dan teknologi penahan tekanan vakum yang canggih, bahan ini memastikan daya rekat dan stabilitas yang kuat, menjamin penanganan bahan yang aman; Keempat, rantai pasok mereka stabil, didukung oleh rantai industri dalam negeri yang kuat dan kapasitas produksi yang kuat untuk memastikan pengiriman tepat waktu. Keunggulan tersebut menjadikan alat penyedot vakum produksi dalam negeri memiliki daya saing yang tinggi di bidang otomasi industri.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk
Alat ZP Dasar Tanpa Bantalan Cincin Kunci
Unit Bantalan Seri ZP
Seri ZPT Dengan Bantalan Vakum Adaptor
Seri ZPT Dengan Bantalan Vakum Penyangga
Seri ZPR Dengan Bantalan Vakum Adaptor
Seri ZPR Dengan Bantalan Vakum Penyangga
Seri ZPY Dengan Bantalan Vakum Adaptor
Seri ZPY Dengan Bantalan Vakum Penyangga
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Apa itu Basic Tanpa Lock Ring Vacuum Suction Cups ZP?
Definisi & Fungsi
• Alat Pencengkeram Vakum:Membuat segel dengan permukaan benda kerja untuk memungkinkan pengangkatan dan pemosisian
• Aplikasi Fleksibel:Cocok untuk permukaan halus, datar, atau sedikit melengkung
• Dukungan Otomatisasi:Digunakan dalam lengan robot, konveyor, dan sistem penanganan
Fitur Struktural
• Terbuat dari elastomer tahan lama seperti silikon atau poliuretan
• Desain ringan untuk mengurangi beban pada sistem robot
• Tersedia dalam berbagai diameter dan bentuk untuk berbagai aplikasi
Keuntungan Inti
Pemasangan Fleksibel & Mudah
• Tidak ada struktur cincin kunci yang menyederhanakan pemasangan dan penggantian
• Mengurangi waktu pemasangan dan upaya pemeliharaan
Kinerja Penyegelan yang Andal
• Memastikan cengkeraman vakum yang stabil pada permukaan yang halus dan tidak berpori
• Mempertahankan pengisapan yang konsisten selama pengoperasian kecepatan tinggi
Solusi Hemat Biaya
• Struktur sederhana menurunkan biaya produksi dan penggantian
• Ideal untuk aplikasi skala besar atau siklus tinggi
Tahan Lama & Tahan Aus
• Bahan berkualitas tinggi memberikan masa pakai yang lama
• Tahan terhadap abrasi dan penggunaan berulang
Kompatibilitas Luas
• Kompatibel dengan berbagai generator vakum dan sistem pemasangan
• Cocok untuk berbagai lingkungan industri
Kustomisasi & Proses Produksi
Opsi Kustomisasi
Untuk memenuhi beragam kebutuhan otomasi industri, Basic Without Lock Ring Vacuum Suction Cups ZP dapat sepenuhnya disesuaikan mulai dari pemilihan material hingga desain struktural:
• Pemilihan Bahan
o Silikon (SI): Tahan suhu tinggi, ideal untuk elektronik dan lingkungan bersih
o Poliuretan (PU): Ketahanan aus yang sangat baik untuk pengoperasian siklus tinggi
o NBR: Solusi hemat biaya untuk aplikasi industri umum
o Bahan anti-statis atau food grade opsional untuk industri khusus
• Ukuran & Geometri
o Berbagai macam diameter untuk menyesuaikan dengan kapasitas beban yang berbeda
o Struktur bellow datar atau sedikit untuk kondisi permukaan berbeda
• Kekerasan & Elastisitas (Shore A)
o Bahan yang lebih lembut untuk produk yang halus atau rapuh
o Senyawa yang lebih keras untuk penanganan tugas berat atau kecepatan tinggi
o Keseimbangan yang dioptimalkan antara fleksibilitas dan daya tahan
• Kompatibilitas Pemasangan & Antarmuka
o Adaptasi ke berbagai pemegang dan sistem vakum
o Pencocokan ukuran ulir dan jenis sambungan (metrik, BSP, NPT)
o Integrasi dengan elemen pemasangan atau adaptor yang berbeda
• Desain Khusus Aplikasi
o Pola permukaan anti selip untuk cengkeraman yang lebih baik
o Bahan tahan minyak atau tahan bahan kimia untuk lingkungan yang keras
o Kustomisasi kinerja suhu tinggi atau suhu rendah

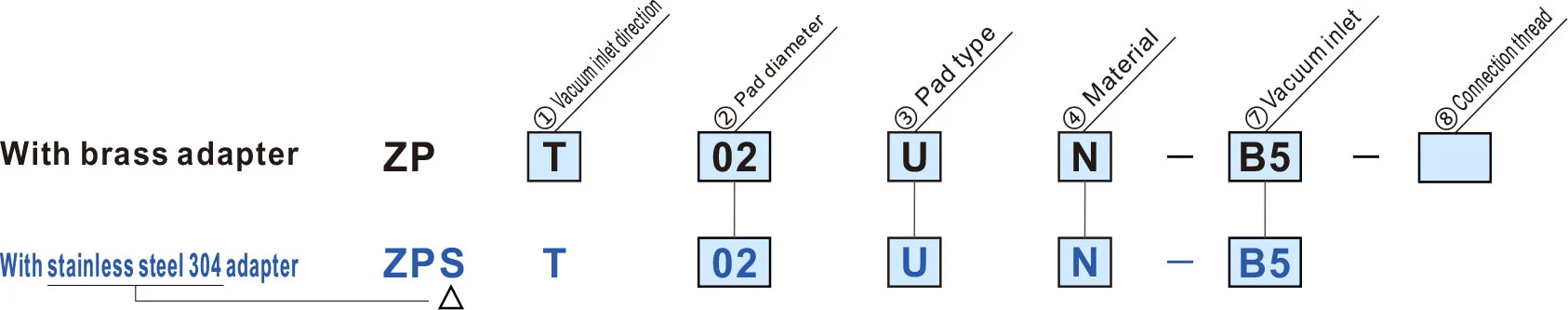

Cara Memesan
|
③ Jenis bantalan
② Diameter bantalan (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Tipe Datar/Tipe Oval | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Tipe Bellow | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tipe Datar Tipis | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tipe Datar Tipis dengan Tulang Rusuk | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol biru adalah model yang disesuaikan
| Dimensi Pemasangan Adaptor | |
| Jika adaptor akan dibuat oleh pelanggan, rancang adaptor dengan dimensi yang ditunjukkan di sebelah kanan. |
|
| ① Arah saluran masuk vakum | ⑦ Saluran masuk vakum | ⑧ Benang koneksi | |||||||
| T | Vertikal |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | samping |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Tipe diameter bantalan (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Tipe Datar/Tipe Oval | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Tipe Bellow | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tipe Datar Tipis | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tipe Datar Tipis dengan Tulang Rusuk | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol biru adalah model yang disesuaikan.
| ⑧ Benang koneksi | ||
| Ma le benang | A5 | M5x0,8 |
| A6 | M6x1.0 | |
| Benang wanita | B4 | M4x0,7 |
| B5 | M5x0,8 | |
| ⑦ Saluran masuk vakum | |||
| Ma le benang | A5 | M5x0,8 | |
| A6 | M6x1.0 | ||
| Benang wanita | B4 | M4x0,7 | |
| B5 | M5x0,8 | ||
| Sangat pas | U4 | Untuk pipa lunak ø4 | M-5AU-4 |
| N4 | Untuk pipa nilon ø4 | M-5AN-4 | |
| U6 | Untuk pipa lunak ø6 | M-5AU-6 | |
| N6 | Untuk pipa nilon ø6 | M-5AN-6 | |
| Pemasangan sekali sentuh | 04 | ø4 | |
| 06 | ø6 | ||
| ① Arah saluran masuk vakum | ⑦ Saluran masuk vakum | |||||||||
| T | Vertikal |
|
B3B5U4N4U6N60406 |
|||||||
| R | samping |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|
③ Jenis bantalan
② Diameter bantalan (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Tipe Datar/Tipe Oval | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Tipe Bellow | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tipe Datar Tipis | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tipe Datar Tipis dengan Tulang Rusuk | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol biru adalah model yang disesuaikan.

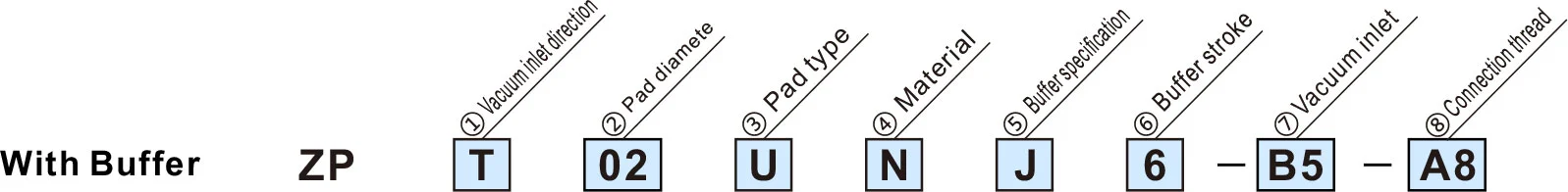

| ⑤ Spesifikasi penyangga | |
| J | Berputar |
| K | Tidak berputar |
| JN | Berputar (Tanpa pelat penyangga) |
| buku | Tidak berputar (Tanpa pelat penyangga) |
| ⑥ Pukulan penyangga | |
| 6 | 6mm |
| 10 | 10mm |
| 15 | 15mm |
| 25 | 25mm |
| ⑦ Saluran masuk vakum | |||
| Ma le benang | A5 | M5x0,8 | |
| A6 | M6x1.0 | ||
| Benang wanita | B3 | M3 x 0,5 | |
| B5 | M5x0,8 | ||
| Pemasangan duri | U4 | Untuk pipa lunak ø4 | M-5AU-4 |
| N4 | Untuk pipa nilon ø4 | M-5AN-4 | |
| U6 | Untuk pipa lunak ø6 | M-5AU-6 | |
| N6 | Untuk pipa nilon ø6 | M-5AN-6 | |
| Pemasangan sekali sentuh | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Benang koneksi | |
| A8 | M8x1.0 |
Spesifikasi
| Cincin kunci/Jenis bantalan | Diameter/dimensi bantalan | Aplikasi | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Tanpa Cincin Kunci | Tipe Datar (kamu) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Untuk benda kerja dengan permukaan datar dan tidak mengalami deformasi |
| Tipe Oval (kamu) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Untuk benda kerja dengan keterbatasan pada permukaan adsorpsi | |
| Tipe Datar Tipis (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Untuk benda kerja lunak seperti lembaran tipis atau vinil. Kerutan atau deformasi selama adsorpsi dapat dikurangi. | |
| Tipe Datar Tipis dengan tulang rusuk (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Untuk benda kerja lunak seperti lembaran tipis atau vinil. Benda kerja dapat dilepas dengan mudah berkat tulang rusuknya |
|
| Tipe Bellow (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Untuk penggunaan dimana tidak ada ruang untuk penyangga atau benda kerja dengan permukaan miring | |
| Dengan Cincin Kunci | Tipe Datar (kamu) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Untuk benda kerja dengan permukaan datar dan tidak mengalami deformasi |
| Tipe Datar dengan tulang rusuk (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Untuk benda kerja yang mudah mengalami deformasi. Benda kerja dapat dilepas dengan mudah berkat rusuknya | |
| Tipe Bellow (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Untuk penggunaan dimana tidak ada ruang untuk penyangga atau benda kerja dengan permukaan miring | |
| Tipe Dalam (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Untuk benda kerja dengan permukaan melengkung atau untuk benda kerja berbentuk bola | |
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
