Ketika peralatan otomatis harus menangani komponen kecil di ruang yang sangat terbatas,Cangkir Pengisap Vakum Tipe Pendek ZP2-MUdariKomamemberikan solusi cengkeraman vakum yang ringkas dan praktis. Dengan diameter bantalan dari φ2 hingga φ15 mm, struktur low-profile, beragam pilihan material, dan konfigurasi pemasangan yang fleksibel, seri ZP2-MU dirancang untuk aplikasi penanganan presisi di mana mangkuk pengisap konvensional mungkin terlalu besar atau sulit untuk diposisikan.
Vacuum Suction Cup tipe pendek ZP2-MU adalah bantalan vakum tipe datar kompak yang dikembangkan untuk benda kerja kecil, ringan, dan presisi. Strukturnya yang hemat ruang membuatnya sangat cocok untuk peralatan otomasi yang tersusun rapat, sementara opsi material seperti NBR, karet silikon, karet uretan, FKM, NBR konduktif, dan karet silikon konduktif memungkinkan para insinyur memilih solusi sesuai dengan kondisi pengoperasian. Seri ini mendukung diameter pad φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, dan φ15 mm, sehingga cocok untuk elektronik, semikonduktor, perakitan presisi, pengemasan, dan aplikasi penanganan otomatis lainnya.
Daftar isi
- Apa itu Vacuum Suction Cup Tipe Pendek ZP2-MU?
- Mengapa Desain Kompak Penting dalam Otomatisasi?
- Apa Saja Fitur Utama ZP2-MU?
- Spesifikasi Apa yang Harus Dipertimbangkan Pembeli?
- Bagaimana Bahan Bantalan yang Berbeda Mempengaruhi Kinerja?
- Dimana Cangkir Pengisap Vakum ZP2-MU Dapat Digunakan?
- Bagaimana Seharusnya Insinyur Memilih Model yang Tepat?
- Manfaat Apa yang Dapat Diberikan pada Sistem Otomatis?
- FAQ Tentang Cangkir Pengisap Vakum Tipe Pendek ZP2-MU
- Mengapa Mempertimbangkan ZP2-MU untuk Proyek Otomasi Anda Berikutnya?

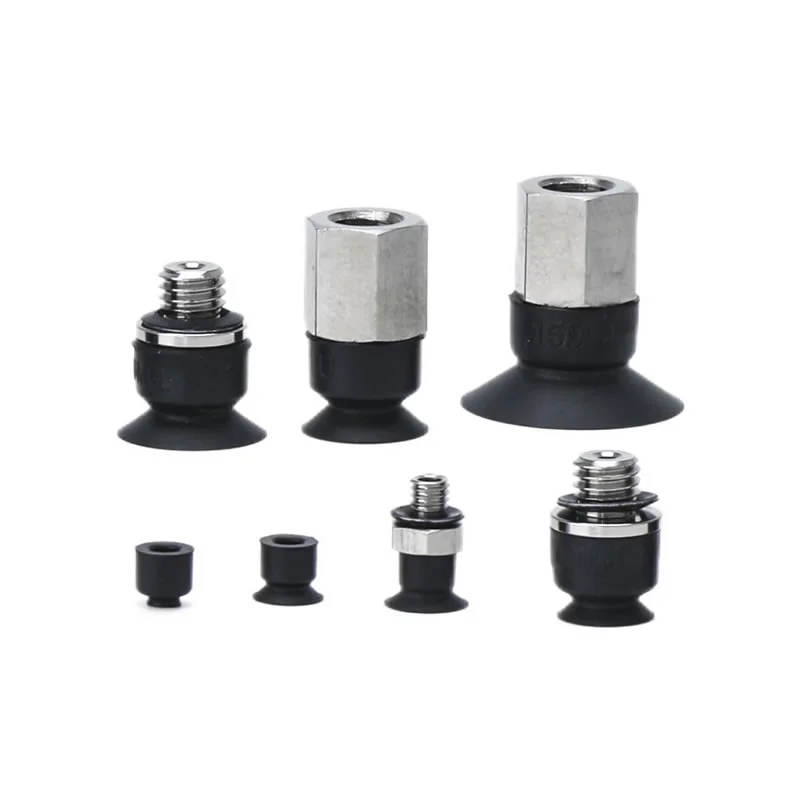

Apa itu Vacuum Suction Cup Tipe Pendek ZP2-MU?
Vacuum Suction Cup tipe pendek ZP2-MU adalah bantalan vakum tipe datar dalam seri ZP2, dirancang khusus untuk aplikasi yang memerlukan dimensi kompak dan adsorpsi yang andal. Menurut spesifikasi produk, diameter bantalan yang tersedia berkisar antara φ2 mm hingga φ15 mm, sehingga mangkuk pengisap dapat menampung benda kerja yang sangat kecil.
Konfigurasi low-profile sangat berguna ketika ketinggian instalasi yang tersedia terbatas. Alih-alih memerlukan perakitan vertikal yang besar, struktur pendek memungkinkan bantalan vakum diposisikan lebih dekat ke benda kerja. Hal ini dapat membantu perancang peralatan membuat gripper yang lebih ringkas dan meningkatkan aksesibilitas komponen kecil.
Permukaan kontak yang datar juga mendukung kontak dekat dengan benda kerja yang sesuai. Dalam operasi pengambilan dan penempatan yang presisi, menjaga kestabilan kontak adalah hal yang penting karena pergerakan yang berlebihan, deformasi, atau posisi yang tidak konsisten dapat memengaruhi akurasi perakitan hilir.
Untuk informasi tambahan, pembeli dapat meninjau Comma'sHalaman produk Vacuum Suction Cups ZP2-MU tipe pendekuntuk informasi model rinci dan konfigurasi pemesanan.
Mengapa Desain Kompak Penting dalam Otomatisasi?
Peralatan otomasi modern menjadi semakin kompak. Robot, aktuator linier, stasiun perakitan, dan sistem penanganan presisi sering kali perlu melakukan banyak operasi dalam lingkup kerja yang terbatas. Dalam lingkungan seperti itu, dimensi setiap komponen pneumatik dapat mempengaruhi desain mekanis secara keseluruhan.
Cangkir pengisap vakum pendek dapat memberikan beberapa keuntungan praktis:
- Mengurangi ketinggian instalasi:Konstruksi low-profile cocok untuk ruang vertikal terbatas.
- Aksesibilitas yang lebih baik:Bantalan kecil dapat menjangkau benda kerja yang terletak di dalam tata letak komponen padat.
- Desain gripper yang ringkas:Beberapa titik hisap kecil dapat diintegrasikan ke dalam area terbatas.
- Penanganan presisi:Diameter bantalan yang kecil dapat menyesuaikan permukaan benda kerja yang kecil dengan lebih efektif.
- Integrasi peralatan yang fleksibel:Konfigurasi saluran masuk dan ulir yang berbeda menyederhanakan desain sistem pneumatik.
Karakteristik ini menjadikan bantalan vakum kompak sangat relevan bagi produsen yang mengembangkan peralatan produksi otomatis berkecepatan tinggi dan kepadatan tinggi.
Apa Saja Fitur Utama ZP2-MU?
Kinerja cangkir hisap vakum lebih bergantung pada diameternya. Insinyur juga harus mempertimbangkan profil, material, metode sambungan, karakteristik benda kerja, dan lingkungan pengoperasian.
1. Ukuran bantalan ultra-kompak
Model ZP2-MU tersedia dalam ukuran φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, dan φ15 mm. Pilihan yang luas ini membuat seri ini cocok untuk komponen mikro dan komponen ringan.
2. Struktur kontak datar
Konfigurasi MU menggunakan desain flat pad. Struktur ini dimaksudkan untuk kontak yang stabil dengan benda kerja yang bentuknya sesuai dan dapat membantu mempertahankan adsorpsi yang konsisten selama siklus pengambilan dan penempatan yang berulang.
3. Berbagai pilihan material
Pengguna dapat memilih bahan karet yang berbeda berdasarkan suhu, paparan bahan kimia, keausan, dan persyaratan elektrostatis. Hal ini membuat rangkaian produk lebih mudah beradaptasi dibandingkan bantalan vakum berbahan tunggal.
4. Beberapa konfigurasi pemasangan
Seri ini mendukung opsi koneksi termasuk thread eksternal A3 dan konfigurasi H5 atau B5 untuk ukuran pad yang berbeda. Pengaturan saluran masuk vakum vertikal juga tersedia melalui konfigurasi ZP2-T.
5. Opsi konduktif untuk aplikasi sensitif
Opsi NBR konduktif dan karet silikon konduktif dapat dipilih ketika kontrol listrik statis penting. Hal ini terutama relevan dengan lingkungan manufaktur elektronik dan semikonduktor.
Spesifikasi Apa yang Harus Dipertimbangkan Pembeli?
Memilih mangkuk pengisap vakum harus dimulai dengan benda kerja dan konfigurasi mesin yang sebenarnya, bukan hanya memilih model terkecil yang tersedia. Spesifikasi berikut penting ketika mengevaluasi ZP2-MU untuk proyek otomasi.
| Spesifikasi | Pilihan / Informasi yang Tersedia | Mengapa Itu Penting |
|---|---|---|
| Jenis Bantalan | Tipe Datar MU | Mendukung kontak yang kompak dan stabil dengan permukaan yang sesuai |
| Diameter Bantalan | φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, φ15mm | Memungkinkan pencocokan bantalan dengan dimensi benda kerja kecil |
| Bahan | NBR, Silikon, Uretan, FKM, NBR Konduktif, Silikon Konduktif | Memungkinkan adaptasi terhadap persyaratan suhu, bahan kimia, keausan, dan kontrol statis |
| Koneksi | A3, H5, B5 tergantung modelnya | Mendukung integrasi dengan tata letak pneumatik yang berbeda |
| Struktur | Profil pendek / rendah | Berguna jika ketinggian pemasangan dibatasi |
| Benda Kerja Khas | Komponen kecil dan ringan | Cocok untuk operasi pengambilan dan penempatan yang presisi |
Bagaimana Bahan Bantalan yang Berbeda Mempengaruhi Kinerja?
Pemilihan material adalah salah satu keputusan terpenting saat menentukan bantalan vakum. Bahan yang berbeda menunjukkan tingkat ketahanan suhu, ketahanan kimia, ketahanan abrasi, dan kesesuaian yang berbeda untuk lingkungan industri khusus.
| Bahan | Kisaran Suhu Khas | Aplikasi yang Cocok |
|---|---|---|
| NBR | 0°C hingga 120°C | Pekerjaan industri umum, pelat logam, veneer dan papan bergelombang |
| Karet Silikon | -30°C hingga 200°C | Penanganan semikonduktor, benda kerja tipis, dan peralatan terkait makanan |
| Karet Uretan | 0°C hingga 60°C | Penanganan umum papan bergelombang, plat besi dan veneer |
| FKM | 0°C hingga 250°C | Aplikasi yang berhubungan dengan bahan kimia dan lingkungan suhu yang menuntut |
| NBR Konduktif | 0°C hingga 100°C | Aplikasi semikonduktor memerlukan kontrol listrik statis |
| Silikon Konduktif | -10°C hingga 200°C | Aplikasi semikonduktor dan elektronik dengan masalah elektrostatis |
Pemilihan material yang sebenarnya harus selalu didasarkan pada lingkungan pengoperasian secara keseluruhan, termasuk permukaan benda kerja, suhu, bahan kimia, kondisi vakum, dan masa pakai yang diperlukan.
Dimana Cangkir Pengisap Vakum ZP2-MU Dapat Digunakan?
Dimensi kecil dan fleksibilitas material ZP2-MU menjadikan seri ini sangat relevan dengan otomatisasi presisi.
Manufaktur elektronik dan semikonduktor
Komponen elektronik berukuran kecil memerlukan penanganan yang hati-hati karena gaya mekanis yang berlebihan atau pelepasan muatan listrik statis dapat merusak produk sensitif. Oleh karena itu, opsi silikon konduktif dan NBR konduktif dapat dipertimbangkan untuk aplikasi di mana kontrol statis merupakan bagian dari desain peralatan.
Perakitan presisi
Sistem perakitan otomatis sering kali memanipulasi komponen plastik, logam, atau elektronik kecil. Cangkir hisap yang ringkas dapat membantu perkakas ujung lengan menjangkau benda kerja tanpa mengganggu komponen di sekitarnya.
Otomatisasi pengemasan
Komponen kemasan yang ringan dan produk berukuran kecil dapat dipindahkan menggunakan teknologi cengkeraman vakum. Beberapa cangkir hisap kecil juga dapat diatur untuk menciptakan pola cengkeraman yang disesuaikan.
Penanganan komponen mikro
Jika benda kerja hanya berukuran beberapa milimeter, bantalan hisap yang besar mungkin tidak menyediakan area kontak yang efisien. Kisaran ZP2-MU φ2–φ15 mm menawarkan lebih banyak opsi untuk mencocokkan titik cengkeraman ke komponen.
Bagaimana Seharusnya Insinyur Memilih Model yang Tepat?
Proses seleksi yang sistematis dapat mengurangi masalah integrasi dan meningkatkan keandalan cengkeraman vakum.
- Ukur area kontak yang tersedia.Pilih diameter bantalan yang pas dengan permukaan pegangan yang diinginkan.
- Periksa ruang instalasi.Pastikan struktur tipe pendek dan konfigurasi sambungan yang dipilih sesuai dengan gripper.
- Evaluasi bahan benda kerja.Tekstur permukaan, kekakuan, porositas, dan kebersihan dapat mempengaruhi kinerja vakum.
- Pilih bahan karet yang sesuai.Pertimbangkan suhu, bahan kimia, abrasi, dan listrik statis.
- Konfirmasikan sambungan vakum.Cocokkan konfigurasi adaptor A3, H5, B5, atau yang berlaku dengan sistem pneumatik.
- Uji perakitan lengkap.Verifikasi stabilitas adsorpsi, waktu siklus, keakuratan posisi, dan perilaku pelepasan dalam kondisi pengoperasian sebenarnya.
Pendekatan ini sangat berguna bagi pembeli yang mencari produsen atau pemasok Tiongkok yang mampu mendukung persyaratan komponen pneumatik yang disesuaikan.
Manfaat Apa yang Dapat Diberikan pada Sistem Otomatis?
Bagi pembuat mesin, nilai dari bantalan vakum kompak bukan hanya karena ukurannya yang kecil. Keuntungan sebenarnya berasal dari kontribusi kekompakan tersebut terhadap sistem otomasi secara keseluruhan.
- Efisiensi ruang:Konstruksi pendek membantu para insinyur bekerja di area instalasi terbatas.
- Kompatibilitas komponen:Beberapa ukuran bantalan mengakomodasi benda kerja kecil yang berbeda.
- Fleksibilitas bahan:Beberapa pilihan karet mendukung lingkungan industri yang berbeda.
- Penanganan berorientasi presisi:Permukaan kontak kecil lebih cocok untuk komponen mikro.
- Opsi kontrol statis:Bahan konduktif tersedia untuk aplikasi elektronik dan semikonduktor.
- Fleksibilitas integrasi:Konfigurasi saluran masuk dan ulir yang berbeda dapat menyederhanakan desain peralatan.
- Konsistensi produksi massal:Untuk sistem otomatis yang menggunakan beberapa mangkuk pengisap, konsistensi dimensi penting untuk kinerja cengkeraman yang berulang.
FAQ Tentang Cangkir Pengisap Vakum Tipe Pendek ZP2-MU
Apa yang dimaksud MU di seri ZP2?
MU mengidentifikasi konfigurasi datar dan tipe pendek dalam seri ZP2. Ini dirancang untuk pemasangan kompak dan penanganan presisi benda kerja kecil dan ringan.
Ukuran apa yang tersedia untuk ZP2-MU?
Diameter bantalan yang tersedia meliputi φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, dan φ15 mm. Ukuran yang sesuai harus dipilih sesuai dengan dimensi benda kerja dan area kontak yang dapat digunakan.
Bahan apa yang cocok untuk aplikasi semikonduktor?
Karet silikon terdaftar untuk aplikasi yang berhubungan dengan semikonduktor, sedangkan NBR konduktif dan karet silikon konduktif tersedia ketika kontrol listrik statis diperlukan. Seleksi akhir harus mempertimbangkan lingkungan proses tertentu.
Bisakah ZP2-MU digunakan di ruang instalasi terbatas?
Ya. Strukturnya yang pendek dan low-profile ditujukan khusus untuk aplikasi yang ketinggian pemasangannya dibatasi.
Bisakah cangkir hisap disesuaikan?
Konfigurasi yang dipilih dapat disesuaikan. Pembeli harus memberikan informasi tentang benda kerja, diameter bantalan yang diperlukan, material, konfigurasi pemasangan, arah saluran masuk vakum, dan lingkungan pengoperasian sehingga konfigurasi yang sesuai dapat dievaluasi.
Mengapa Mempertimbangkan ZP2-MU untuk Proyek Otomasi Anda Berikutnya?
Vacuum Suction Cup tipe pendek ZP2-MU menggabungkan konstruksi kompak, diameter bantalan kecil, pemilihan material fleksibel, dan beberapa opsi pemasangan menjadi solusi praktis untuk penanganan vakum presisi. Mulai dari produksi semikonduktor dan elektronik hingga perakitan presisi dan otomatisasi pengemasan, seri ini dapat membantu perancang mesin mengatasi tantangan benda kerja berukuran kecil dan ruang pemasangan yang terbatas.
Jika Anda mencari cangkir hisap vakum kompak untuk peralatan otomatis, mengevaluasi bahan bantalan yang berbeda, atau mengembangkan solusi cengkeraman pneumatik yang disesuaikan,Komadapat membantu Anda mengidentifikasi konfigurasi ZP2-MU yang sesuai dengan kebutuhan aplikasi Anda. Untuk pemilihan model, pembelian massal, solusi khusus, atau pertanyaan teknis,Hubungi kamiuntuk mendiskusikan proyek Anda dan menemukan solusi cangkir hisap vakum yang tepat untuk sistem otomasi Anda.
