Penyedotan vakum adalah solusi inti untuk "pegangan fleksibel" dalam otomasi industri dengan empat keunggulan inti: genggaman tidak merusak, kemampuan beradaptasi terhadap benda kerja multi-material/tidak beraturan, perlindungan bersih dan lingkungan, serta pengoperasian yang fleksibel. Hal ini dapat disesuaikan dengan karakteristik industri benda kerja yang berbeda (tipis/tebal, presisi/kasar, sanitasi/standar).

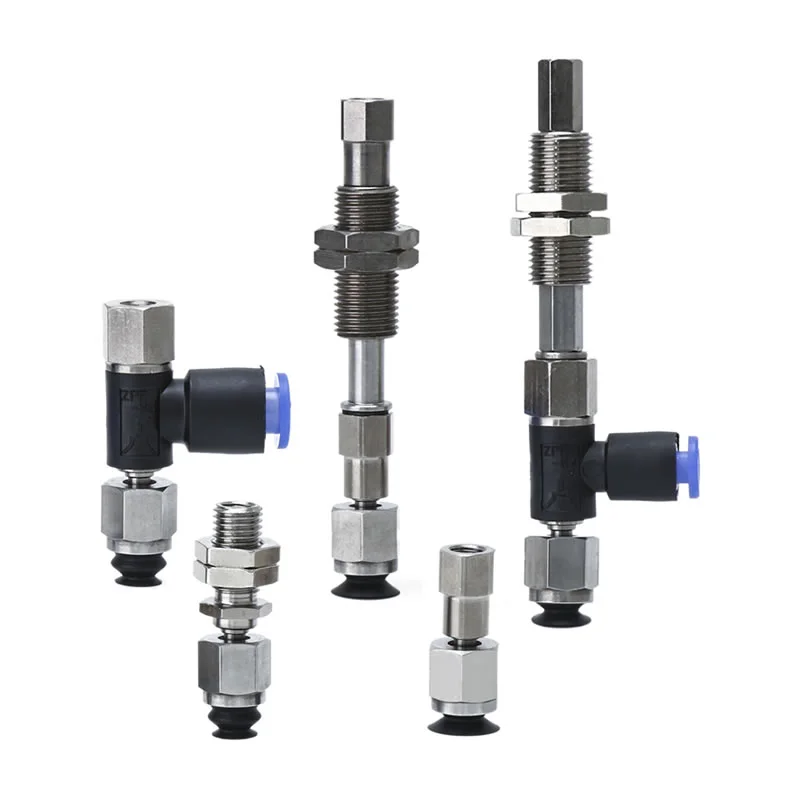

Cangkir Hisap Vakum Sambungan Bola ZP2-J
Commaelec adalah produsen terkemuka, Ball Joint Vacuum Suction Cups ZP2-J dirancang khusus untuk memungkinkan rotasi segala arah dan menangani kondisi pengoperasian yang kompleks. Dilengkapi dengan mekanisme penyangga, alat ini memiliki kemampuan kompensasi sudut yang luar biasa: mekanisme rotasinya mendukung penyesuaian sudut jangkauan penuh, secara efektif mengoreksi kesalahan kemiringan selama penempatan benda kerja atau penyimpangan sudut selama proses cengkeraman. Model tertentu juga mengintegrasikan struktur rotasi atau anti-rotasi Tipe J atau Tipe K. Rangkaian suction cup ini tersedia dalam tiga ukuran: 6mm, 8mm, dan 10mm.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk

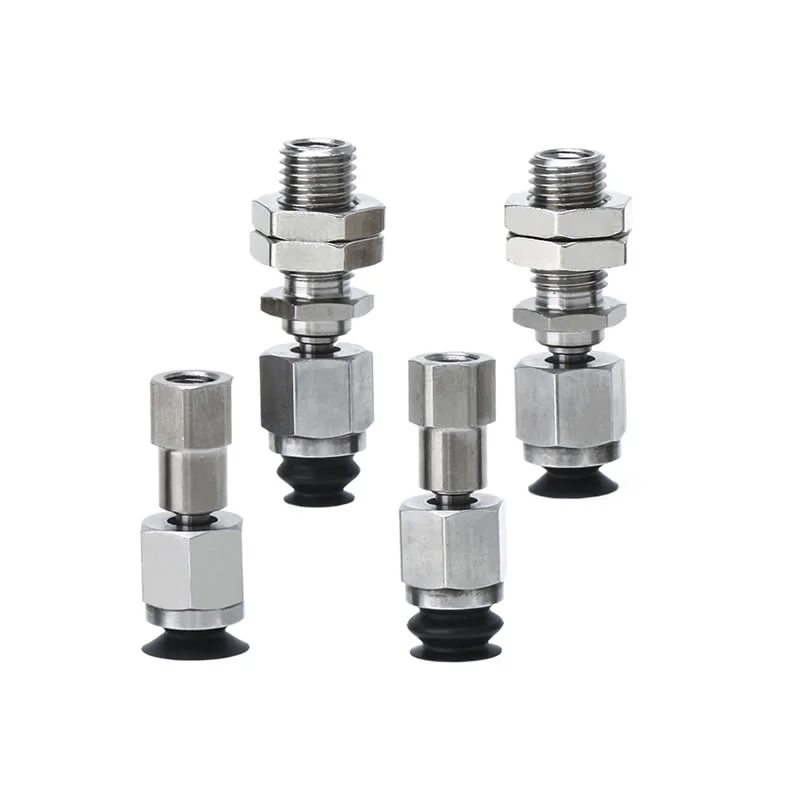

Cangkir Hisap Vakum Sambungan Bola ZP2-J
Tipe Ball Joint Seri ZP2-TF Dengan Bantalan Vakum Adaptor
Tipe Ball Joint Seri ZP2-TF Dengan Bantalan Vakum Penyangga
Tipe Ball Joint Seri ZP2-RF Dengan Bantalan Vakum Adaptor
Tipe Ball Joint Seri ZP2-RF Dengan Bantalan Vakum Penyangga
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Commaelec adalah produsen terkemuka, Ball Joint Vacuum Suction Cups ZP2-J dirancang untuk menangani benda kerja dengan permukaan tidak rata atau penyimpangan sudut. Dengan struktur putar yang fleksibel, mereka memastikan adsorpsi yang stabil di lingkungan industri yang kompleks, terutama dalam aplikasi otomatis dan robotik.
Keuntungan Inti
Pasokan Hemat Biaya & Andal
Produsen Cina dengan kontrol biaya yang kuat dan kualitas stabil
Proses produksi yang matang memastikan kinerja yang konsisten
Kapasitas pabrik skala besar menjamin pengiriman cepat dan pasokan massal
Desain Sambungan Bola Fleksibel
Putar segala arah memungkinkan penyesuaian sudut otomatis
Secara efektif mengkompensasi ketidakselarasan saat mencengkeram
Memastikan penyegelan yang rapat bahkan pada permukaan miring atau tidak beraturan
Peningkatan Stabilitas dalam Kondisi Kompleks
Mengurangi risiko pelepasan yang disebabkan oleh kontak permukaan yang buruk
Mempertahankan hisapan yang stabil selama gerakan dan posisi
Ball Joint Vacuum Suction Cups ZP2-J cocok untuk lingkungan otomasi dinamis

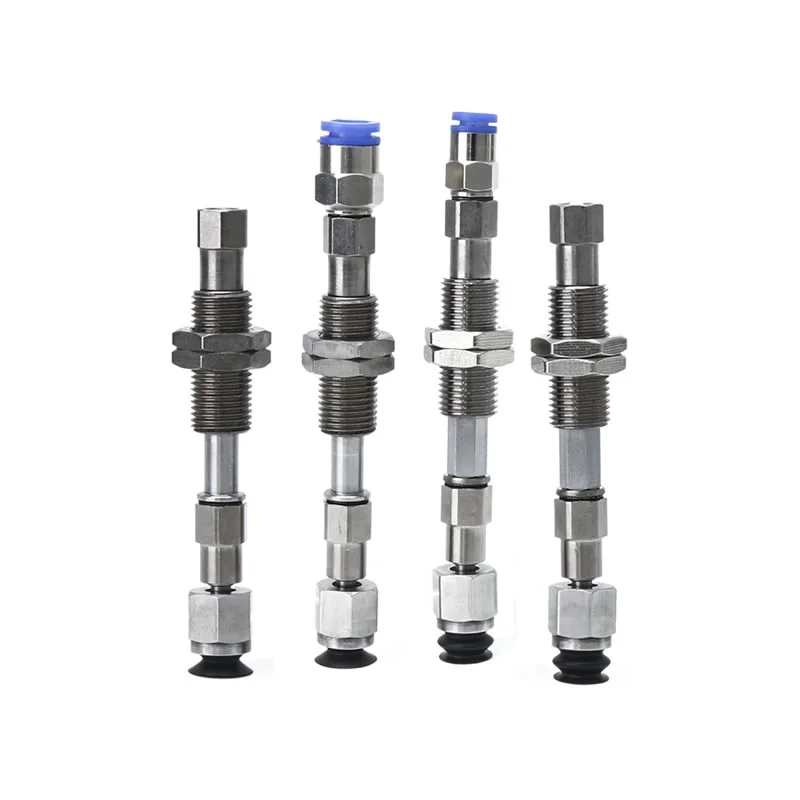

Struktur Penyangga & Anti-Rotasi Opsional
Mekanisme penyangga membantu menyerap benturan selama kontak benda kerja
Mengkompensasi perbedaan ketinggian dan sudut
Desain anti-rotasi J/K opsional menyeimbangkan fleksibilitas dengan stabilitas posisi
Berbagai Jenis & Ukuran Bantalan
Tersedia dalam tipe datar dan bellow untuk kondisi permukaan berbeda
Ukuran standar: 6mm, 8mm, 10mm
Mudah dicocokkan dengan berbagai bentuk benda kerja dan persyaratan penanganan
Aplikasi Khas
Otomasi Industri
Lengan robotik dan sistem pick-and-place
Jalur perakitan memerlukan kompensasi sudut
Penanganan Benda Kerja yang Kompleks
Permukaan miring, melengkung, atau tidak rata
Aplikasi di mana penyelarasan yang tepat sulit dilakukan
Mengapa Memilih Ball Joint Vacuum Suction Cups ZP2-J?
Kemampuan beradaptasi yang kuat terhadap kondisi kerja yang kompleks
Kinerja hisap yang stabil dan andal
Solusi hemat biaya dengan pasokan yang konsisten
Didukung oleh manufaktur yang matang dan teknologi material

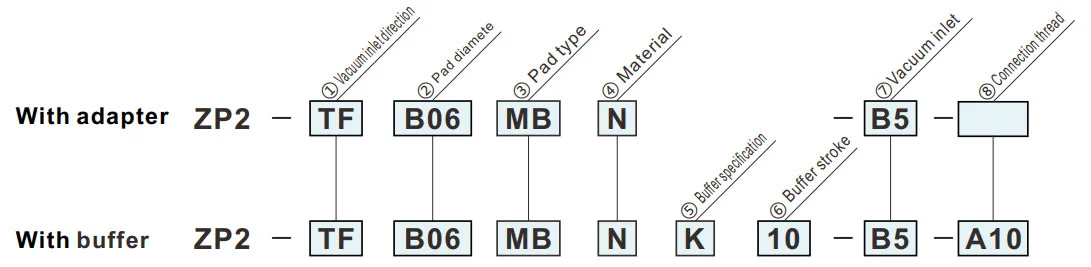

Cara Memesan
| ①Arah masuk vakum | ⑦ Saluran masuk vakum | ⑧Benang koneksi | ||
| TF | Vertikal |
|
B5 |
A8 |
|
B5 |
— | ||
|
B50406 |
— | ||
| Federasi Rusia | samping |
|
0406 |
B5 |
|
0406 |
A10 |
||
|
③ Jenis bantalan
② Diameter bantalan (mm)
|
B06 | B08 | B10 | |
| ø6 | ø8 | ø10 | ||
| MU | Tipe datar | — | ● | ● |
| MB | Puputan | ● | ● | — |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol hijau adalah model yang disesuaikan.
| ⑦ Saluran masuk vakum | |
| B5 | M5x0.8 (Wanita) |
| 04 | ø4 Pemasangan sekali sentuh |
| 06 | ø6 Pemasangan sekali sentuh |
| ⑧Benang koneksi | |
| A8 | M8x1 (Pria) |
| B5 | M5x0.8 (Wanita) |
| A10 | M10x1 (Pria) |
| ⑤Spesifikasi penyangga | |
| J | Berputar |
| K | Tidak berputar |
| ⑥Penyangga pukulan | |
| 10 | 10mm |
| 20 | 20mm |
| 30 | 30mm |
| 40 | 40mm |
| 50 | 50mm |
Dimensi (mm)
Simbol hijau adalah model yang disesuaikan.

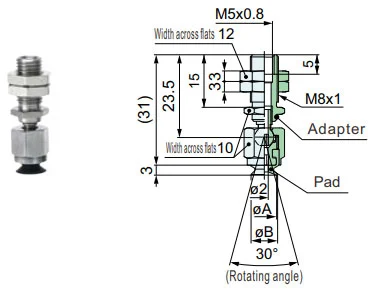

ZP2-TF
Vertikal
MU
| Model | øA | øB | Adaptor | ||||||
|
① Kekosongan masuk arah |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | A8 | 8 | 8.8 | ZP2-TF1-B5-A8 |
| B10 | 10 | 10.6 | |||||||
Model untuk referensi: ZP2-TFB08MUS-B5-A8

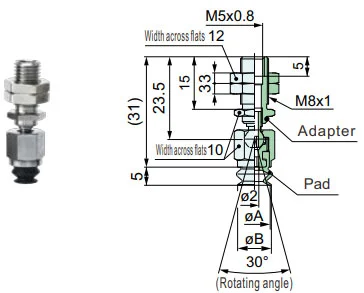

ZP2-TF
Vertikal
MB
| Model | øA | øB | Adaptor | ||||||
|
① Kekosongan masuk arah |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | A8 | 6 | 7 | ZP2-TF1-B5-A8 |
| B08 | 8 | 9 | |||||||
Model untuk referensi: ZP2-TFB08MBN-B5-A8
ZP2-TF
Vertikal
MU
| Model | øA | øB | Adaptor | |||||
|
① Kekosongan masuk arah |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑦ Kekosongan masuk |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | 8 | 8.8 | ZP2-TF1-B5 |
| B10 | 10 | 10.6 | ||||||
Model untuk referensi: ZP2-TFB10MUS-B5
ZP2-TF
Vertikal
MB
| Model | øA | øB | Adaptor | |||||
|
① Kekosongan masuk arah |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑦ Kekosongan masuk |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | 6 | 7 | ZP2-TF1-B5 |
| B08 | 8 | 9 | ||||||
Model untuk referensi: ZP2-TFB06MBN-B5

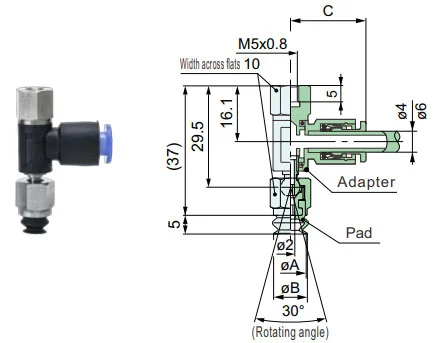

ZP2-TF
samping
MU
| Model | øA | øB | C | Adaptor | ||||||||
|
① Kekosongan masuk arah |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
|||||
| ZP2 | Federasi Rusia | B08 | MU |
N S U F GN GS |
04 06 |
B5 | 8 | 8.8 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B10 | 10 | 10.6 | ||||||||||
Model untuk referensi: ZP2-RFB08MUN-04-B5 Adaptor untuk referensi: ZP2-RF1-04-B5

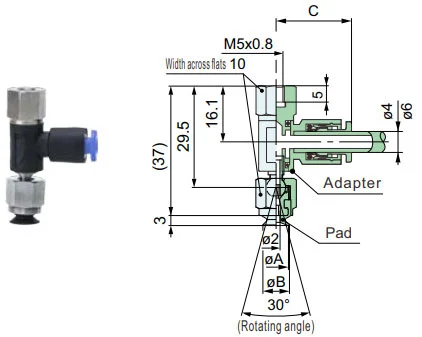

ZP2-TF
samping
MB
| Model | øA | øB | C | Adaptor | ||||||||
|
① Kekosongan masuk arah |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
|||||
| ZP2 | Federasi Rusia | B06 | MU |
N S U F GN GS |
04 06 |
B5 | 6 | 7 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B08 | 8 | 9 | ||||||||||
Model untuk referensi: ZP2-RFB08MBN-04-B5 Adaptor untuk referensi: ZP2-RF1-04-B5

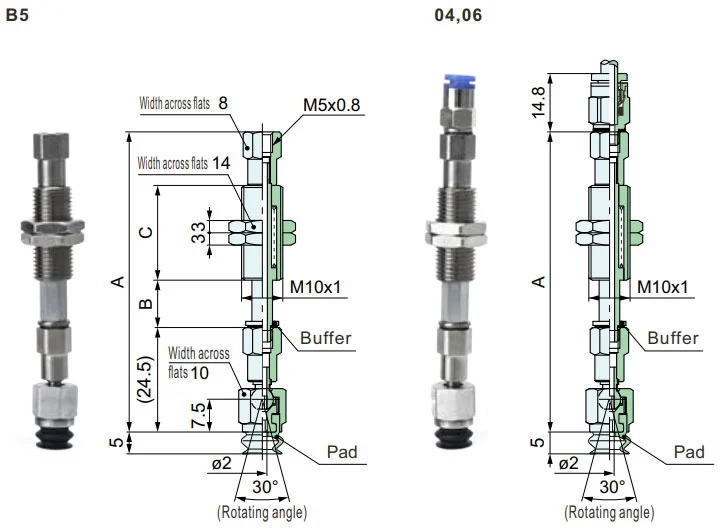

ZP2-TF
Vertikal
MU
| Model | A | B | C | Penyangga | ||||||||||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑤ Penyangga spesifikasi. |
⑥ Penyangga stroke |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
⑤ Penyangga spesifikasi. |
⑥ Penyangga stroke |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
|||||
| ZP2 | TF | B08 B10 |
MU |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Model untuk referensi: ZP2-TFB08MUSK10-B5-A10 Buffer untuk referensi: ZP2-TF1-K10-B5-A10

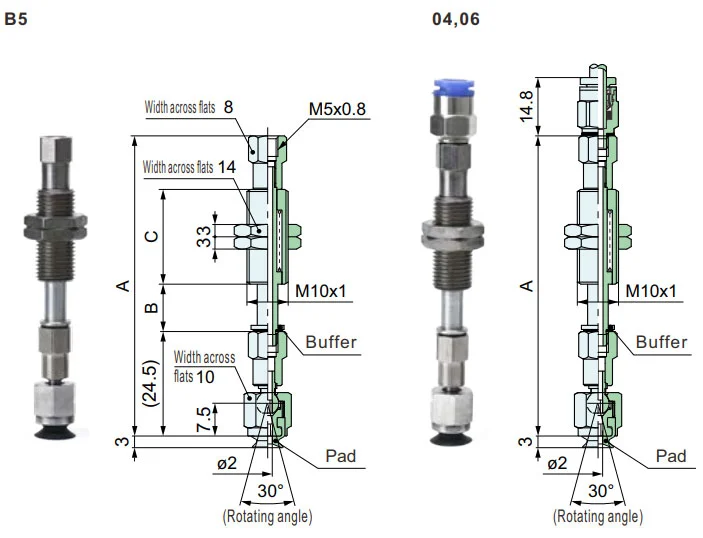

ZP2-TF
Vertikal
MB
| Model | A | B | C | Penyangga | ||||||||||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑤ Penyangga spesifikasi. |
⑥ Penyangga stroke |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
⑤ Penyangga spesifikasi. |
⑥ Penyangga stroke |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
|||||
| ZP2 | TF | B06 B08 |
MB |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Model untuk referensi: ZP2-TFB08MBSK10-B5-A10 Buffer untuk referensi: ZP2-TF1-K10-B5-A10

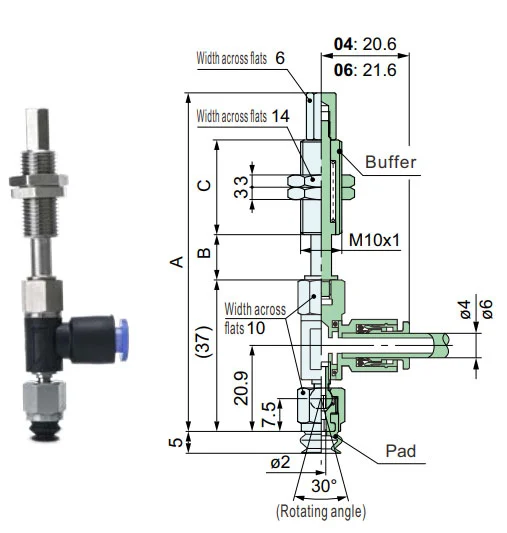

ZP2-RF
samping
MU
| Model | A | B | C | Penyangga | ||||||||||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑤ Penyangga spesifikasi. |
⑥ Penyangga stroke |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
⑤ Penyangga spesifikasi. |
⑥ Penyangga stroke |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
|||||
| ZP2 | Federasi Rusia | B08 B10 |
MU |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Model untuk referensi: ZP2-RFB08MUSK10-06-A10 Buffer untuk referensi: ZP2-RF1-K10-06-A10

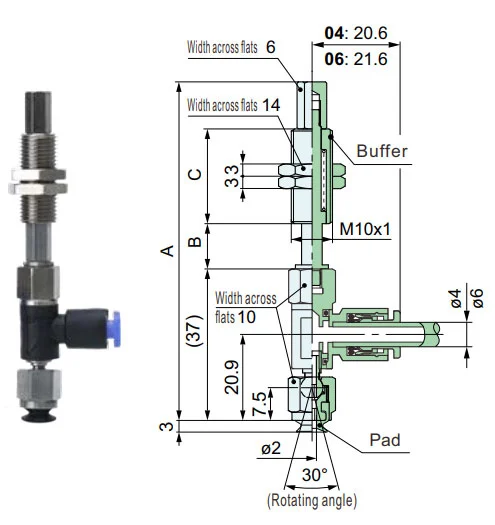

ZP2-RF
samping
MB
| Model | A | B | C | Penyangga | ||||||||||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑤ Penyangga spesifikasi. |
⑥ Penyangga stroke |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
⑤ Penyangga spesifikasi. |
⑥ Penyangga stroke |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
|||||
| ZP2 | Federasi Rusia | B06 B8 |
MB |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Model untuk referensi: ZP2-RFB08MBSK10-06-A10 Buffer untuk referensi: ZP2-RF1-K10-06-A10
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |

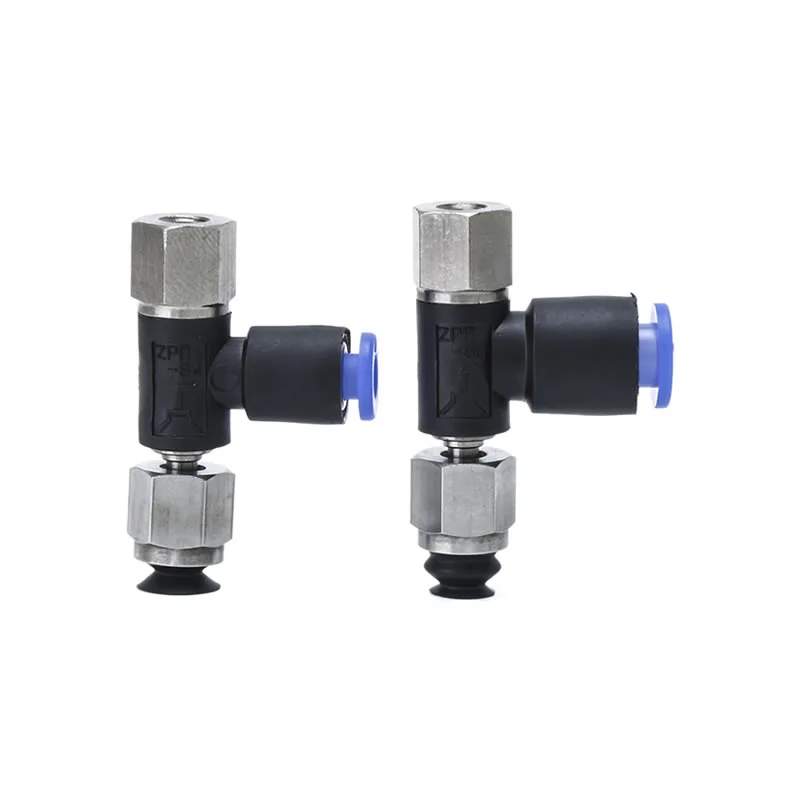

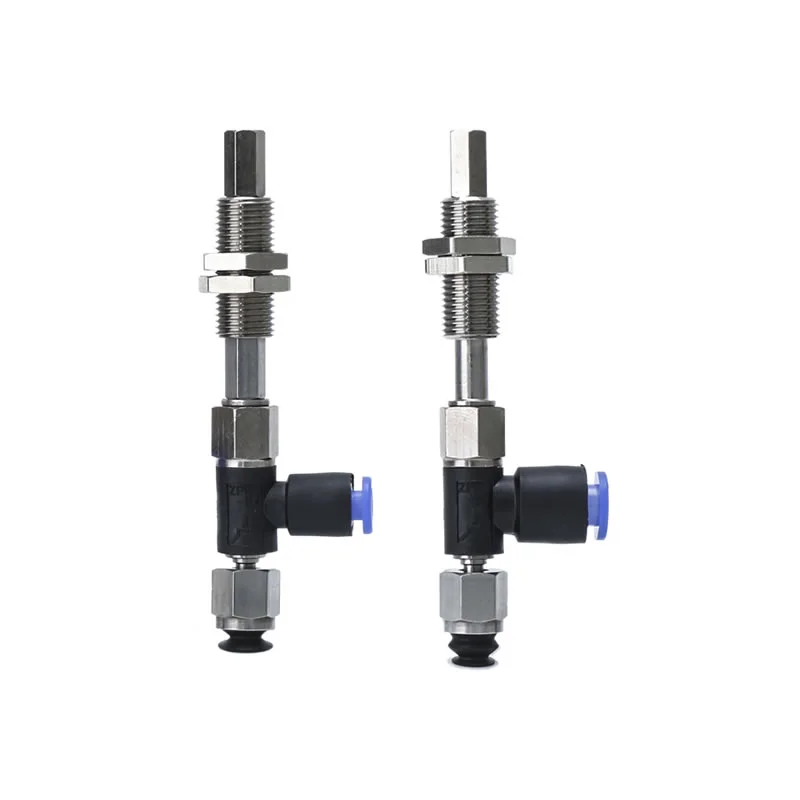

Tag Panas: Cangkir Hisap Vakum Ball Joint ZP2-J, Cina, Produsen, Pemasok, Pabrik
mengirimkan permintaan
Info kontak
-
Alamat
Desa Xiaruan Kota Baishi Kota Yueqing Provinsi Zhejiang Cina
-
Telp
-
Surel
Untuk pertanyaan tentang cangkir hisap vakum, generator vakum, aksesori komponen pneumatik, atau daftar harga, silakan tinggalkan email Anda kepada kami dan kami akan menghubungi Anda dalam waktu 24 jam.
