Penyedotan vakum adalah solusi inti untuk "pegangan fleksibel" dalam otomasi industri dengan empat keunggulan inti: genggaman tidak merusak, kemampuan beradaptasi terhadap benda kerja multi-material/tidak beraturan, perlindungan bersih dan lingkungan, serta pengoperasian yang fleksibel. Hal ini dapat disesuaikan dengan karakteristik industri benda kerja yang berbeda (tipis/tebal, presisi/kasar, sanitasi/standar).
Bellow tanpa Cincin Pengunci Cangkir Penghisap Vakum ZP2-J
Commaelec adalah produsen Bellows Without Lock Ring Vacuum Suction Cups ZP2-J yang terkemuka, menawarkan opsi 2,5 dan 3,5 lapis (φ6–φ30mm) untuk penanganan benda kerja kecil atau miring yang ringkas dan mudah beradaptasi. Bahan karet, silikon, dan antistatis berkualitas tinggi memastikan pengisapan yang stabil. Pemasangan fleksibel mendukung entri vakum vertikal/lateral dan integrasi dengan adaptor atau lengan robot.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk

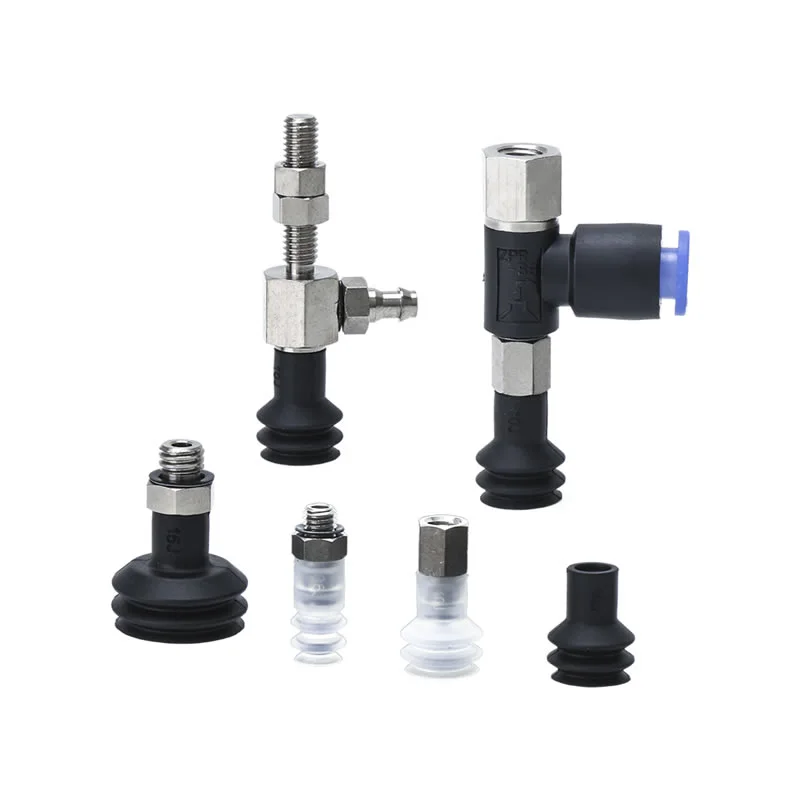

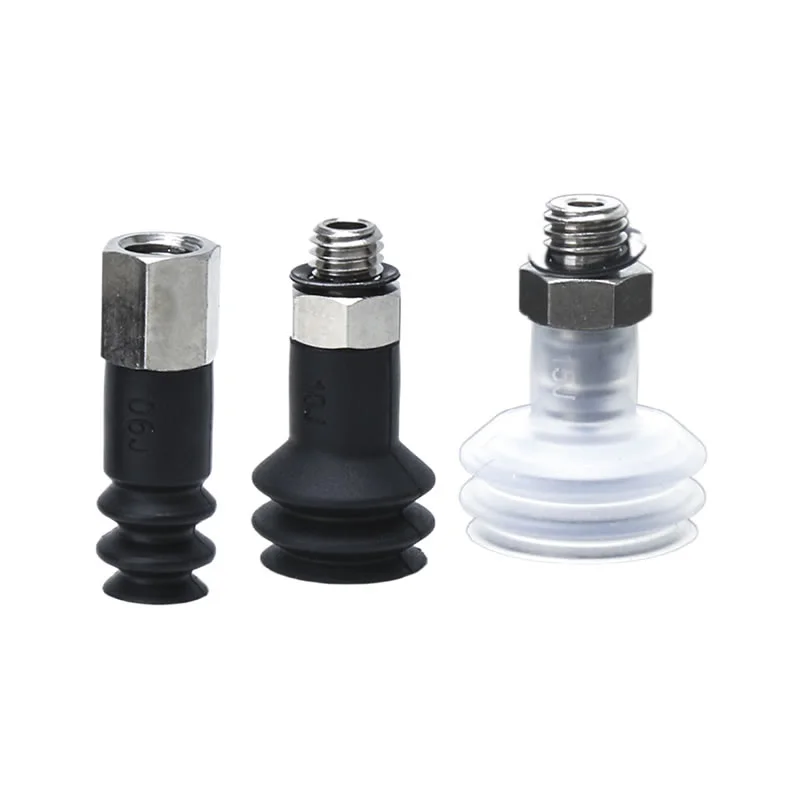

Bellow tanpa Cincin Pengunci Cangkir Penghisap Vakum ZP2-J
Unit Bantalan Bellow Seri ZP2
Seri ZP2-T Dengan Bantalan Vakum Bellow Adaptor
Seri ZP2-R Dengan Bantalan Vakum Bellow Adaptor
Seri ZP2-Y Dengan Bantalan Vakum Bellow Adaptor
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Cangkir Pengisap Vakum Bellow Tanpa Cincin Kunci ZP2-J dirancang untuk aplikasi otomatisasi yang ringkas, presisi, dan mudah beradaptasi. Mereka ideal untuk komponen kecil, suku cadang tidak beraturan, dan jalur produksi dengan ruang terbatas.
Fitur Utama Cangkir Bellow ZP2-J Tanpa Cincin Pengunci
Fleksibilitas Tinggi
Desain akordeon multi-tahap (2,5 lapis atau 3,5 lapis) memungkinkan penyerapan goresan vertikal, mengkompensasi perbedaan ketinggian dan ketidaksejajaran kecil.
Memastikan cengkeraman yang stabil pada permukaan yang tidak rata atau miring.
Mendukung benda kerja yang halus atau berbentuk tidak beraturan tanpa menyebabkan kerusakan.
Tidak Perlu Cincin Kunci
Model 2,5 lapis tidak memerlukan cincin pengunci, sehingga menyederhanakan pemasangan dan mengurangi waktu perakitan.
Tersedia dalam diameter φ6mm, φ10mm, dan φ15mm untuk memenuhi kebutuhan hisap yang berbeda.
Mempertahankan daya rekat yang andal meskipun tidak ada perangkat keras pengunci.
Tipe Pemasangan
Dirancang untuk integrasi langsung atau modular ke dalam lengan robot dan stasiun otomatis.
Struktur kompak cocok dengan ruang sempit di jalur produksi.
Mendukung penanganan material yang efisien dalam industri elektronik, cetakan injeksi, dan pengerjaan logam kecil.
Variasi Bahan
Cangkir Pengisap Vakum Bellow Tanpa Cincin Kunci ZP2-J diproduksi menggunakan silikon, karet, atau poliuretan (PU) berkualitas tinggi, menawarkan kombinasi ketahanan abrasi dan fleksibilitas yang luar biasa.
Kompatibel dengan ruang bersih atau lingkungan anti-statis untuk manufaktur elektronik.
Memastikan daya tahan jangka panjang dalam siklus yang sering, menjaga kinerja vakum yang konsisten.
Apa perbedaan antara ZP2-J dan ZP2-ZJ?
ZP2-J
Jenis:Bellow Multi-Bellow Tanpa Cincin Kunci Cangkir Pengisap Vakum ZP2-J
Cincin Kunci:Opsional; Model 2,5 lapis tidak memerlukan cincin pengunci
Ukuran:2,5 lapis (φ6mm, φ10mm, φ15mm), 3,5 lapis (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Aplikasi:Bekerja dengan baik pada permukaan miring atau ruang penyangga terbatas; ideal untuk elektronik kecil, komponen cetakan injeksi, dan komponen logam kompak
Fleksibilitas:Penyerapan goresan vertikal yang tinggi karena desain akordeon
Pemasangan:Integrasi yang ringkas dan mudah ke dalam lengan robot dan stasiun otomatis
ZP2-ZJ
Jenis:Cangkir vakum bellow satu tahap atau dua tahap dengan cincin pengunci
Cincin Kunci:Diperlukan untuk pemasangan yang aman
Ukuran:Biasanya diameternya lebih besar dari ZP2-J; dirancang untuk benda kerja yang lebih berat atau lebih besar
Aplikasi:Cocok untuk benda yang sedikit lebih besar, lebih berat, atau lebih kaku; umumnya digunakan dalam otomasi industri di mana stabilitas dan pemasangan yang aman sangat penting
Fleksibilitas:Penyerapan stroke sedang; fokus pada holding yang andal daripada kompensasi vertikal yang ekstrem
Pemasangan:Memerlukan cincin kunci untuk pemasangan yang aman, kompatibel dengan perangkat keras pemasangan standar

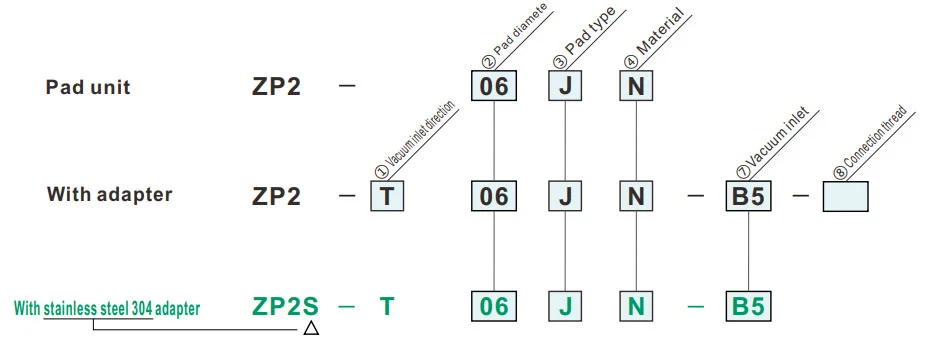

Cara Memesan
- Untuk digunakan dimana tidak ada ruang untuk buffer (tipe pegas).
- Benda kerja dengan permukaan adsorpsi miring.
- Berlaku untuk adaptor seri ZP.
| ①Arah masuk vakum | ⑦ Saluran masuk vakum | ⑧Benang koneksi | ||
| T | Vertikal |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | samping |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Diameter bantalan (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Jenis bantalan | |
| J | Bellow (2,5 Tahap) |
| ⑦ Saluran masuk vakum | |||
| Utas laki-laki | A5 | M5 x0,8 | |
| A6 | M6x1.0 | ||
| Benang wanita | B4 | M4 x0,7 | |
| B5 | M5 x0,8 | ||
| Pemasangan duri | U4 | Untuk pipa lunak ø4 | M-5AU-4 |
| N4 | Untuk pipa nilon ø4 | M-5AN-4 | |
| U6 | Untuk pipa lunak ø6 | M-5AU-6 | |
| N6 | Untuk pipa nilon ø6 | M-5AN-6 | |
| Pemasangan sekali sentuh | 04 | ø4 | |
| 06 | ø6 | ||
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
simbol reen adalah model yang disesuaikan.
| ⑧Benang koneksi | ||
| Utas laki-laki | A5 | M5 x0,8 |
| A6 | M6x1.0 | |
| Benang wanita | B4 | M4 x0,7 |
| B5 | M5 x0,8 | |

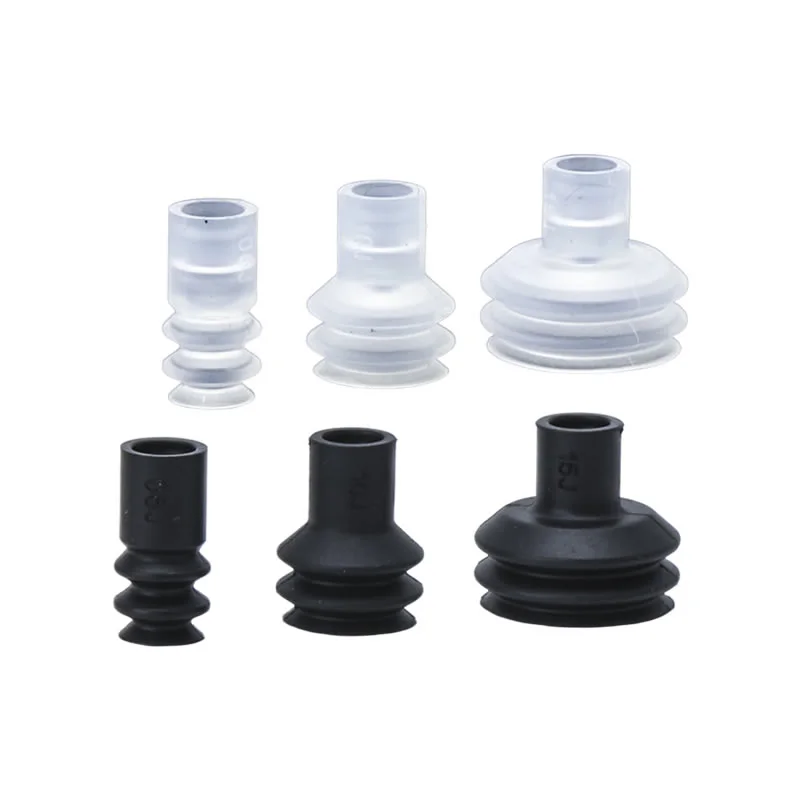

Dimensi (mm)
Simbol hijau adalah model yang disesuaikan.
J
Puputan
| Model | øA | øB | øC | |||
|
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Model untuk referensi: ZP2-06JN
Dimensi Pemasangan Adaptor
ZP2-T
Vertikal
A5, A6
| Model | A | B | C | D | Menyesuaikan | |||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑦ Kekosongan masuk |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0.8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Model untuk referensi: ZP2-TB10JGN-A5
ZP2-T
Vertikal
B4, B5
| Model | A | B | Menyesuaikan | |||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑦ Kekosongan masuk |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0.8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Model untuk referensi: ZP2-TB15JN-B5

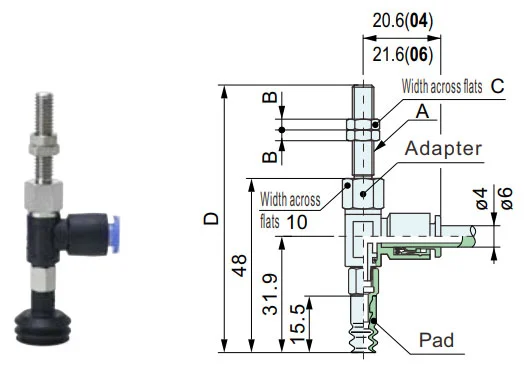

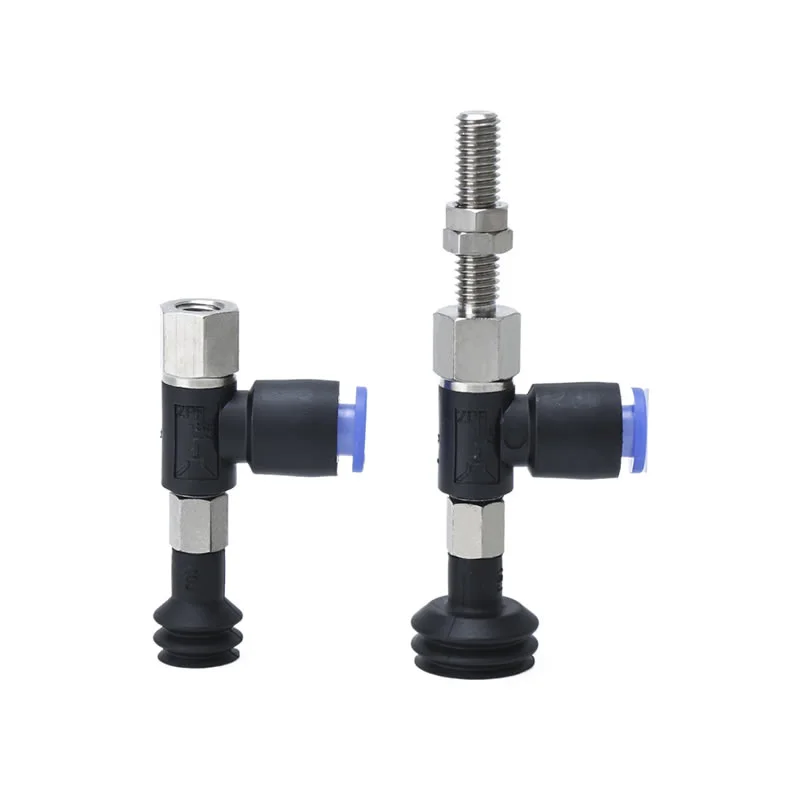

ZP2-R
samping
A5, A6
| Model | A | B | C | D | Menyesuaikan | ||||||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0.8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
Model untuk referensi: ZP2-R06JGN-04-A5 Adaptor untuk referensi: ZPR1-04-A5

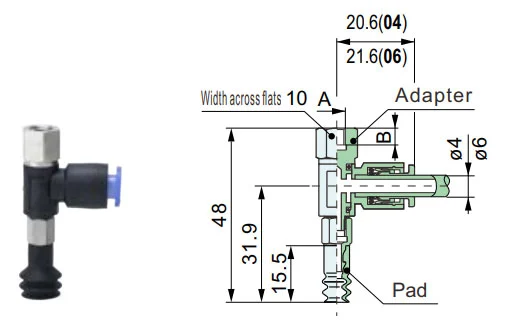

ZP2-R
samping
B4, B5
| Model | A | B | Menyesuaikan | ||||||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0.7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
Model untuk referensi: ZP2-RB10JN-06-B5 Adaptor untuk referensi: ZPR1-06-B5

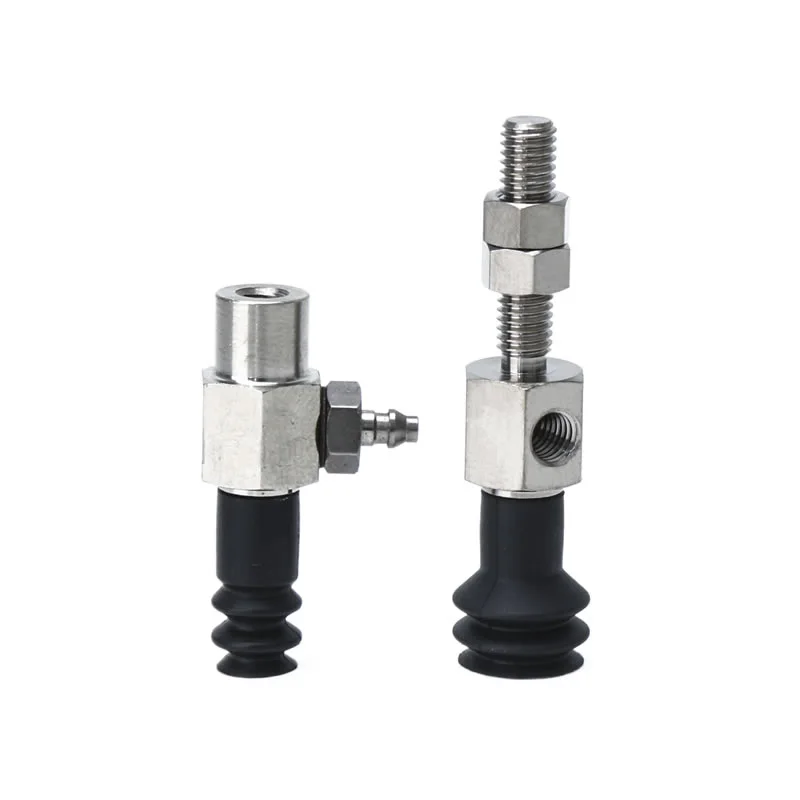

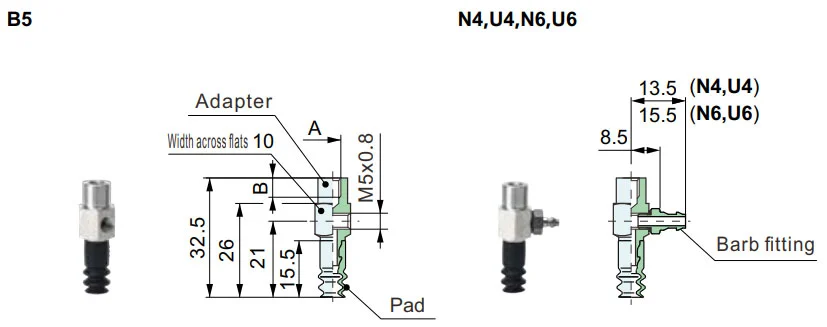

ZP2-Y
samping
A5, A6
| Model | A | B | C | D | Menyesuaikan | ||||||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0.8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
Model untuk referensi: ZP2-YB15JGN-U4-A6 Adaptor untuk referensi: ZPY1-U4-A6

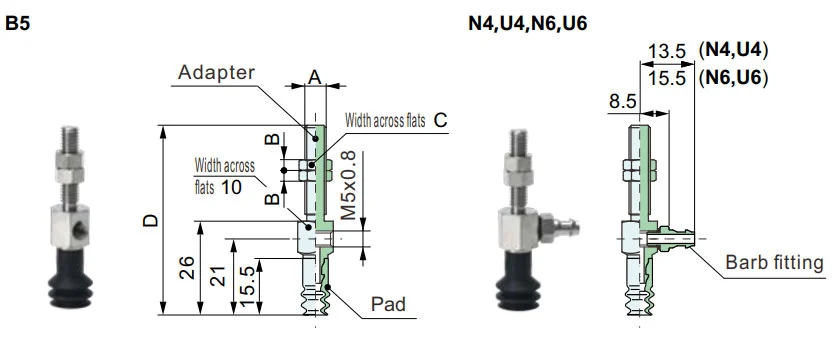

ZP2-Y
samping
B4, B5
| Model | A | B | Menyesuaikan | ||||||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
⑦ Kekosongan masuk |
⑧ Koneksi benang |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0.7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
Model untuk referensi: ZP2-Y06JS-N4-B4 Adaptor untuk referensi: ZPY1-N4-B4
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
Tag Panas: Cangkir Pengisap Vakum ZP2-J, Bellow tanpa Cincin Kunci, Produsen Cangkir Vakum Industri
