Penyedotan vakum adalah solusi inti untuk "pegangan fleksibel" dalam otomasi industri dengan empat keunggulan inti: genggaman tidak merusak, kemampuan beradaptasi terhadap benda kerja multi-material/tidak beraturan, perlindungan bersih dan lingkungan, serta pengoperasian yang fleksibel. Hal ini dapat disesuaikan dengan karakteristik industri benda kerja yang berbeda (tipis/tebal, presisi/kasar, sanitasi/standar).
Cangkir Pengisap Vakum Bellow ZP2-MB

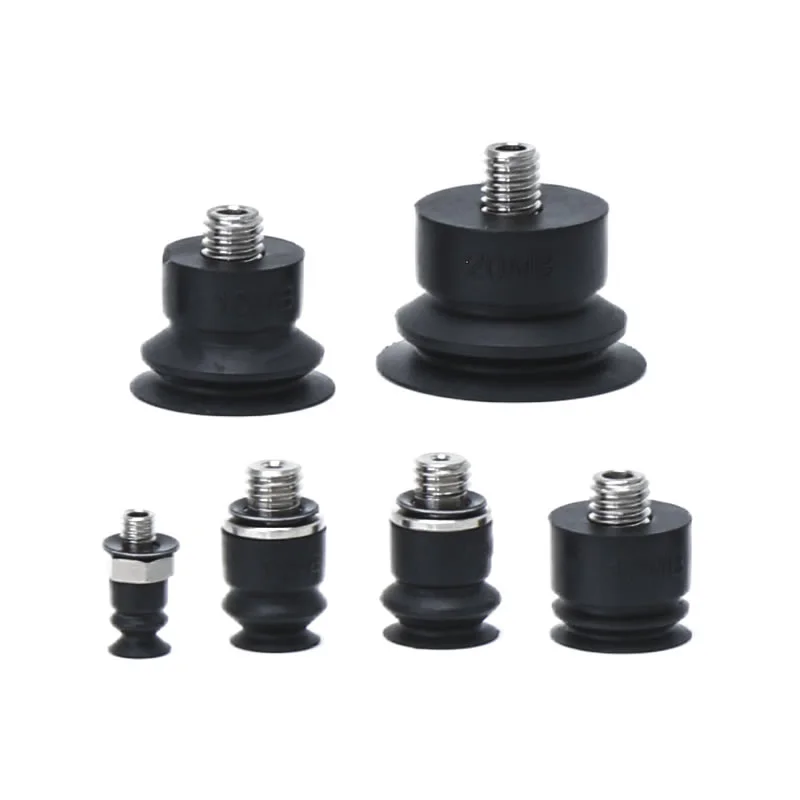

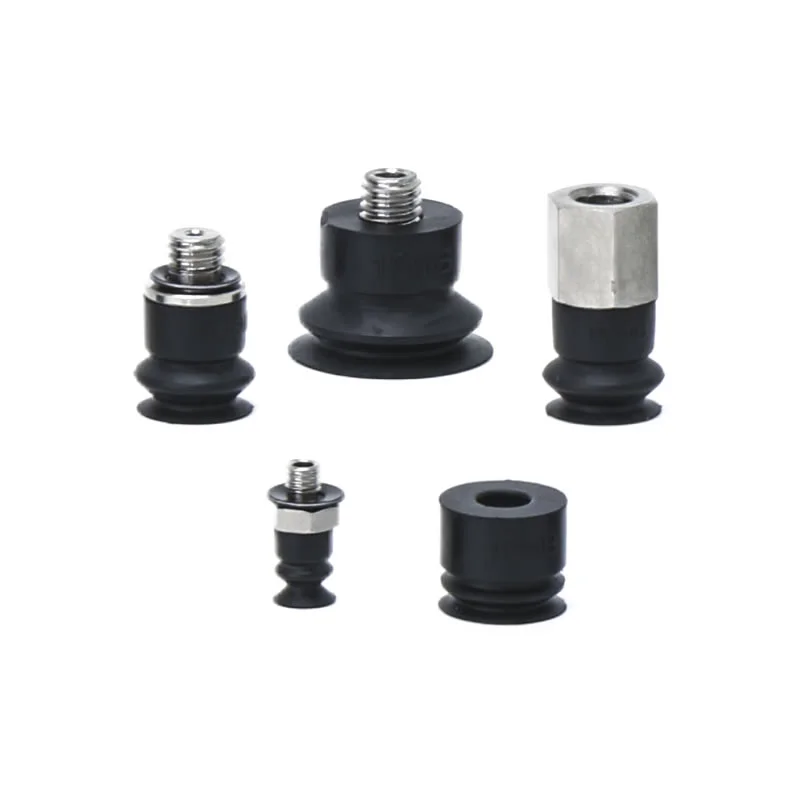

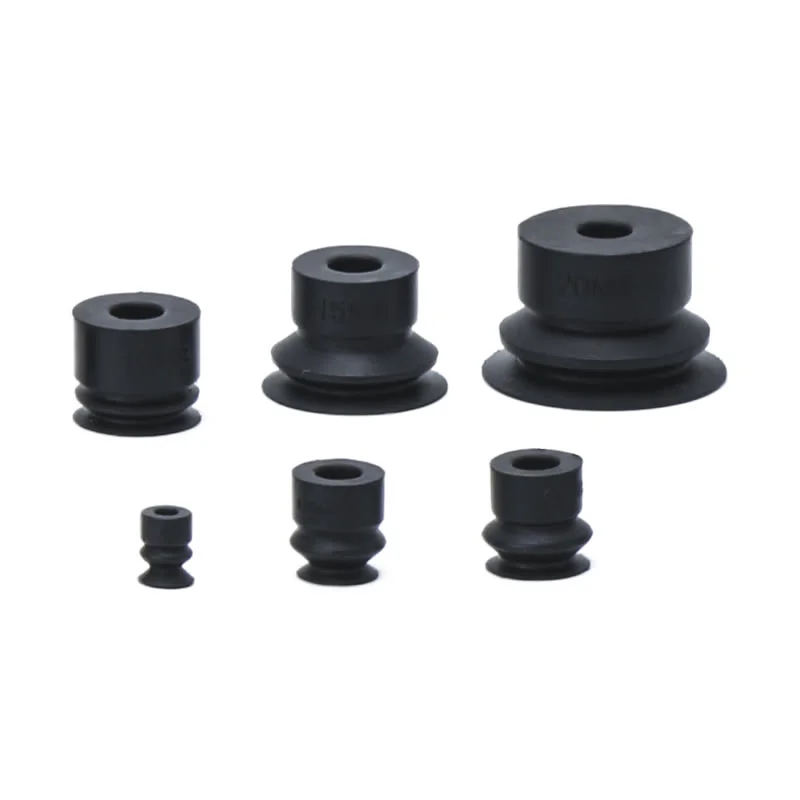

Sebagai produsen terkemuka di Tiongkok, pabrik kami menawarkan Bellows Vacuum Suction Cups ZP2-MB (diameter ø4–20 mm) yang dirancang khusus untuk benda kerja miring atau bulat. Kami memberikan solusi yang menampilkan struktur bergelombang unik (gaya akordeon) yang memungkinkan fungsionalitas bantalan bawaan tanpa memerlukan ruang tambahan. Kami menyediakan stok siap pakai dalam bahan NBR, silikon, dan antistatis, serta menawarkan opsi antarmuka berulir M3/M5.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk
Cangkir Pengisap Vakum Bellow ZP2-MB
Unit Bantalan Vakum Bellow Seri ZP2
Seri ZP2-T Dengan Bantalan Vakum Bellow Adaptor
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Zhejiang Comma Electric Co, Ltd secara profesional memproduksi Bellows Vacuum Suction Cups ZP2-MB yang berkualitas tinggi. Pabrik kami juga menyediakan layanan yang disesuaikan dan sampel gratis untuk Anda. Ini adalah komponen hisap fleksibel mini dalam sistem otomasi pneumatik, yang dirancang khusus untuk permukaan tidak beraturan, bulat, atau miring.
Teknologi Inti
Kompatibilitas Tinggi dengan Permukaan Tidak Beraturan:Menampilkan struktur bellow bergaya akordeon, Bellows Vacuum Suction Cups ZP2-MB secara otomatis beradaptasi dan menyesuaikan diri dengan permukaan benda kerja yang berbentuk bola, miring, atau tidak beraturan, memastikan proses cengkeraman yang aman dan stabil.
Desain Bantalan Terintegrasi:Struktur lipit memberikan elastisitas fisik yang melekat, secara efektif menyerap benturan kontak tanpa memerlukan dudukan penyangga pegas tambahan—sehingga menghemat ruang pemasangan secara signifikan.
Aplikasi Miniaturisasi Presisi:Dirancang khusus untuk komponen kecil dan presisi; berfungsi sebagai solusi inti untuk menangani komponen mikro dalam manufaktur elektronik, perakitan presisi, dan sistem otomasi kompak.
Penerapan Multi-Industri:Banyak digunakan untuk mencengkeram komponen elektronik berbentuk bola mini, bagian logam tidak beraturan, dan perlengkapan plastik miring; terintegrasi secara mulus ke dalam sistem robot skala kecil dan peralatan pengemasan presisi.
Adaptasi ruang kompak:Tidak diperlukan ruang instalasi buffer tambahan (tipe pegas). Struktur terintegrasi ini dirancang untuk peralatan otomasi dengan ruang terbatas atau ujung lengan robot, memungkinkan integrasi tanpa batas ke berbagai lini produksi kompak.
Spesifikasi utama:Opsi diameter: Seri Bellows Vacuum Suction Cups ZP2-MB sandblasted tersedia dalam berbagai diameter standar, termasuk φ4mm, φ6mm, φ8mm, φ10mm, φ15mm, dan φ20mm.
Pemilihan Bahan:Berbagai macam bahan tersedia untuk memenuhi beragam kebutuhan operasional, termasuk karet nitril (NBR, dengan 'N' pada modelnya), karet silikon (bertanda 'S'), karet poliuretan, serta bahan khusus seperti karet nitril konduktif dan karet silikon konduktif (bertanda 'GS'). Bahan-bahan ini dirancang untuk memenuhi sifat anti-statis dan ketahanan terhadap lingkungan kimia tertentu.

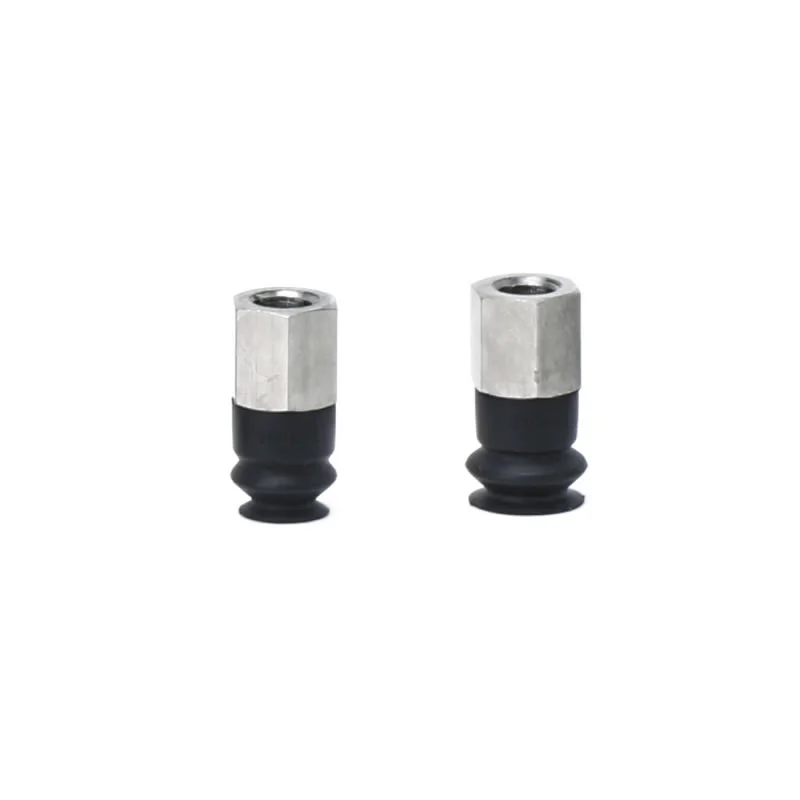

Opsi koneksi:Tersedia beberapa koneksi berulir, termasuk ulir eksternal A3 untuk M3×0,5 (kompatibel dengan mangkuk penghisap φ4mm) dan ulir eksternal A5/H5 untuk M5×0,8 (kompatibel dengan mangkuk pengisap φ6mm, φ8mm, dan mangkuk pengisap yang lebih besar). Beberapa model juga mendukung sambungan ulir internal B5, memfasilitasi integrasi tanpa hambatan dengan saluran pipa vakum dan aksesori lengan robot.

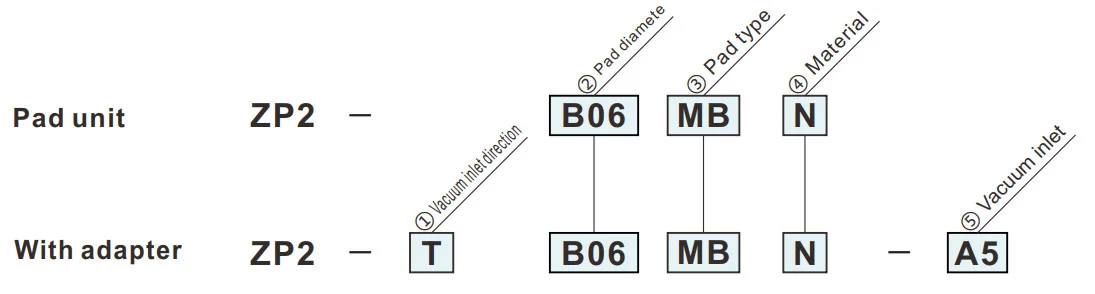

Cara Memesan
- Untuk digunakan dimana tidak ada ruang untuk buffer (tipe pegas).
- Benda kerja dengan permukaan adsorpsi miring.
| ①Arah masuk vakum | |
| T | Vertikal |
| ③Jenis bantalan | |
| MB | Puputan |
|
⑤ Saluran masuk vakum
② Diameter bantalan (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (Pria) | ● | — | — | — | — | — |
| H5 | M5x0.8 (Pria) | — | ● | ● | ● | ● | ● |
| B5 | M5x0.8 (Wanita) | — | ● | ● | — | — | — |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol hijau adalah model yang disesuaikan.
Dimensi (mm)
Simbol hijau adalah model yang disesuaikan.
MB
Puputan
B04
| Model | |||
|
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan materi |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Model untuk referensi: ZP2-B04MBS
Dimensi Pemasangan Adaptor
MB
Puputan
B06,B08
| Model | øA | øB | øC | øD | |||
|
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Model untuk referensi: ZP2-B06MBN
Dimensi Pemasangan Adaptor
MB
Puputan
B10,B15,B20
| Model | øA | øB | øC | øD | HAI | dari | G | Y | |||
|
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Model untuk referensi: ZP2-B10MBN
Dimensi Pemasangan Adaptor
Bantalan yang berlaku: B10MB B15MB
Bantalan yang berlaku: B20MB
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
