Penyedotan vakum adalah solusi inti untuk "pegangan fleksibel" dalam otomasi industri dengan empat keunggulan inti: genggaman tidak merusak, kemampuan beradaptasi terhadap benda kerja multi-material/tidak beraturan, perlindungan bersih dan lingkungan, serta pengoperasian yang fleksibel. Hal ini dapat disesuaikan dengan karakteristik industri benda kerja yang berbeda (tipis/tebal, presisi/kasar, sanitasi/standar).

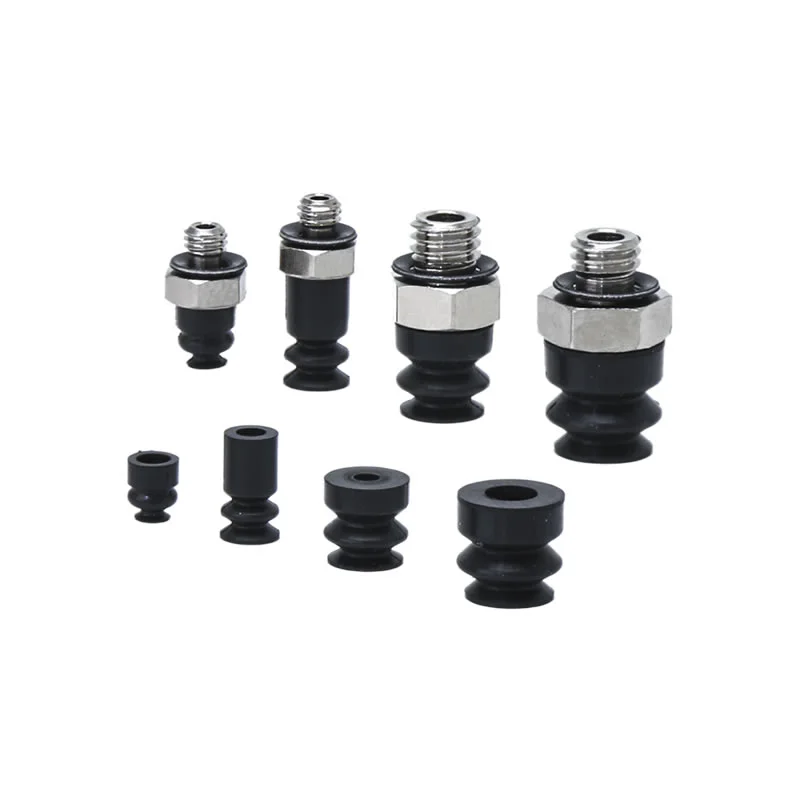

Cangkir Pengisap Vakum Bellow Mini ZP2-ZJ
Temukan banyak pilihan Mini Bellows Vacuum Suction Cups ZP2-ZJ dari Tiongkok di Zhejiang Comma Electric Co., Ltd. Unit ini menampilkan desain bellow bergaya akordeon: empat ukuran spesifik (φ2mm, φ4mm, φ5mm, dan φ6mm) menggunakan struktur 1,5-bellows, sedangkan lima ukuran lainnya (φ15mm, φ20mm, φ30mm, φ40mm, dan φ46mm) menggunakan struktur 4,5-bellow. Semua cangkir hisap dalam seri ini diproduksi menggunakan bahan karet dan silikon berkualitas tinggi, dengan pilihan bahan khusus—seperti varian antistatis—juga tersedia.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk
Cangkir Pengisap Vakum Bellow Mini ZP2-ZJ
Unit Bantalan Vakum Bellow Seri ZP2
Seri ZP2-T Dengan Bantalan Vakum Bellow Adaptor
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Commaelec adalah produsen terkemuka, Mini Bellows Vacuum Suction Cups ZP2-ZJ adalah solusi ideal untuk penanganan yang presisi dan stabil di lingkungan industri yang kompak dan berefisiensi tinggi.
Apa sajakah fitur utama pad ZP2-ZJ?
Struktur Bellow
Desain bergaya akordeon dengan konfigurasi 1,5 lapis (φ2–φ6) dan 4,5 lapis (φ15–φ46)
Lipatan fleksibel beradaptasi dengan permukaan benda kerja yang tidak rata, melengkung, atau miring
Kompensasi bawaan untuk penyimpangan ketinggian dan sudut, mengurangi kesalahan pemosisian
Menghilangkan kebutuhan akan ruang penyangga ekstra, ideal untuk tata letak peralatan yang ringkas
Pilihan Bahan
NBR:hemat biaya dan tahan aus untuk aplikasi umum
Silikon:cocok untuk lingkungan bersuhu tinggi dan bersih
Bahan yang disesuaikan (misalnya, anti-statis) untuk elektronik dan industri sensitif
Comma memastikan kualitas material yang stabil dan kinerja yang konsisten di seluruh batch
Kinerja Tinggi
Daya hisap yang kuat dan stabil bahkan pada permukaan yang tidak beraturan atau miring
Mengurangi risiko pelepasan dibandingkan dengan cangkir datar konvensional
Penyegelan vakum yang matang dan teknologi penahan tekanan untuk pengoperasian yang andal
Didukung oleh China Mini Bellows Vacuum Suction Cups ZP2-ZJ Keunggulan Produsen:efisiensi biaya, model yang beragam, dan rantai pasokan yang stabil
Cara Memilih Mini Bellows Vacuum Suction Cups ZP2-ZJ yang Tepat
Memilih Mini Bellows Vacuum Suction Cups ZP2-ZJ yang tepat bergantung pada kondisi kerja Anda yang sebenarnya. Fokus pada faktor praktis berikut:
1. Bentuk & Permukaan Benda Kerja
Permukaan tidak rata/melengkung → pilih lebih banyak lapisan bawah (4,5 lapis) untuk fleksibilitas yang lebih baik
Bagian kecil dan sedikit tidak rata → 1,5 lapis sudah cukup dan lebih stabil
Struktur bellow membantu mengkompensasi perbedaan sudut dan ketinggian selama menggenggam
2. Ukuran & Berat Benda Kerja
Bagian kecil/ringan → φ2–φ6
Bagian yang lebih besar atau lebih berat → φ15–φ46
Diameter yang lebih besar memberikan daya isap yang lebih kuat dan stabilitas yang lebih baik
3. Lingkungan Kerja
Kondisi normal → NBR (hemat biaya)
Suhu tinggi / lingkungan bersih → silikon
Elektronik / komponen sensitif → bahan anti-statis
Comma mendukung penyesuaian material agar sesuai dengan kebutuhan industri tertentu
4. Ruang & Tata Letak Peralatan
Sistem otomasi ringkas → ZP2-ZJ ideal karena tidak memerlukan ruang buffer tambahan
Pastikan tinggi cangkir dan langkahnya sesuai dengan desain mesin Anda
Periksa kompatibilitas dengan sistem pemasangan dan vakum yang ada
5. Kecepatan & Akurasi Penanganan
Pengambilan dan penempatan berkecepatan tinggi → cangkir kecil dengan respons cepat
Diperlukan pemosisian yang presisi → pilih lapisan bellow yang sesuai untuk mengurangi ketidaksejajaran
6. Persyaratan Stabilitas
Jika benda kerja miring atau posisinya tidak konsisten, prioritaskan:
Bellow multi-lapis
Area kontak yang lebih besar
Hal ini meningkatkan penyegelan dan mengurangi kegagalan hisap
Tip Seleksi Praktis
Jika Anda tidak yakin, mulailah dengan:
Ukuran sedang (mis., φ15–φ30)
Bahan silikon atau NBR
1,5 lapis untuk penggunaan umum / 4,5 lapis untuk permukaan kompleks
Kemudian optimalkan berdasarkan kinerja pengujian nyata.

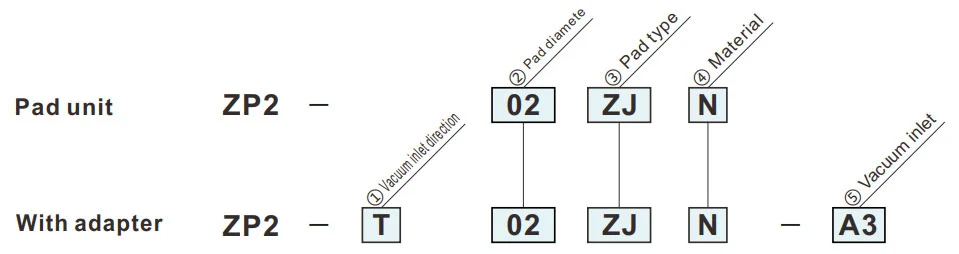

Cara Memesan
- Untuk digunakan dimana tidak ada ruang untuk buffer (tipe pegas).
- Benda kerja dengan permukaan adsorpsi miring.
| ①Arah masuk vakum | |
| T | Vertikal |
| ③Jenis bantalan | |
| ZJ | Puputan |
|
⑤ Saluran masuk vakum
② Diameter bantalan (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5 (Pria) | ● | ● | — | — |
| A5 | M5x0.8 (Pria) | — | — | ● | ● |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol hijau adalah model yang disesuaikan.

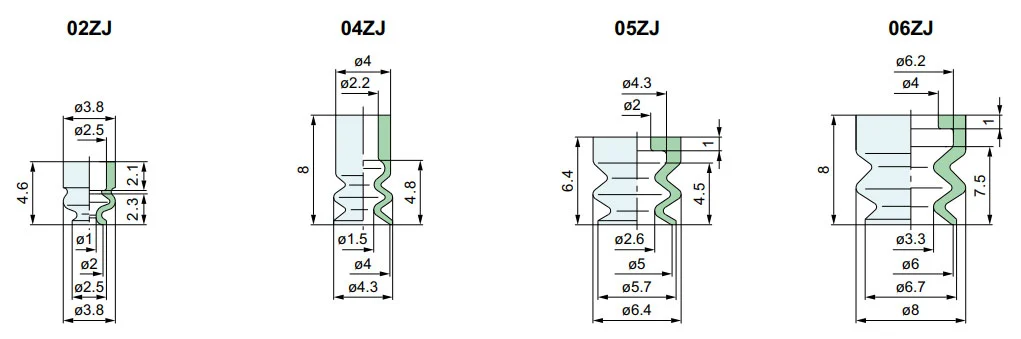

Dimensi (mm)
Simbol hijau adalah model yang disesuaikan.
ZJ
Puputan
| Model | |||
|
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Model untuk referensi: ZP2-02ZJS

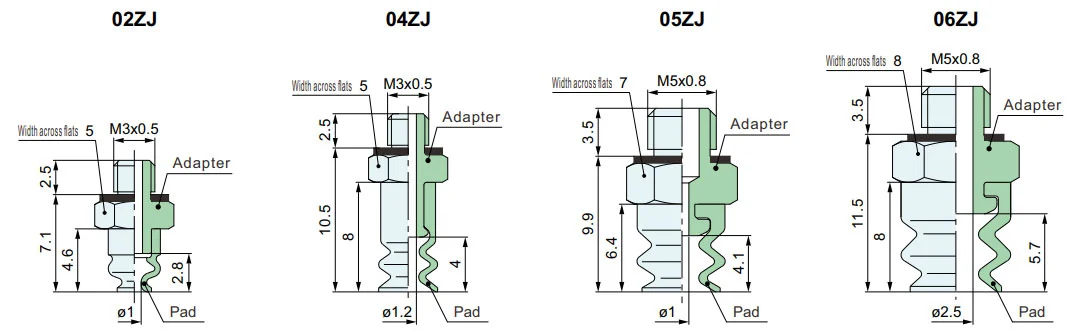

ZP2-T
Vertikal
| Model | Adaptor | |||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑤ Kekosongan masuk |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Model untuk referensi: ZP2-T04ZJGS-A3
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
