Penyedotan vakum adalah solusi inti untuk "pegangan fleksibel" dalam otomasi industri dengan empat keunggulan inti: genggaman tidak merusak, kemampuan beradaptasi terhadap benda kerja multi-material/tidak beraturan, perlindungan bersih dan lingkungan, serta pengoperasian yang fleksibel. Hal ini dapat disesuaikan dengan karakteristik industri benda kerja yang berbeda (tipis/tebal, presisi/kasar, sanitasi/standar).

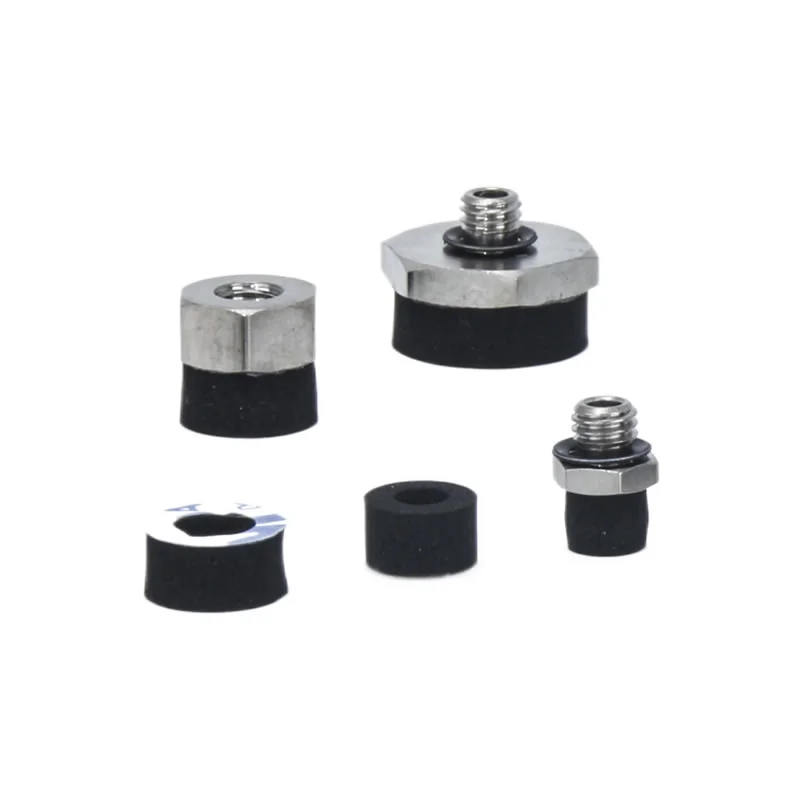

Cangkir Hisap Vakum Spons ZP2
Commaelec mengoperasikan fasilitas manufakturnya sendiri, menggunakan karet berkualitas tinggi, silikon, dan berbagai bahan khusus (seperti senyawa antistatis) dalam produksinya. Kami menawarkan berbagai spesifikasi ukuran untuk dipilih. Sponge Vacuum Suction Cups ZP2 banyak digunakan di sektor manufaktur elektronik; dirancang khusus untuk menangani benda kerja yang tidak rata, seri ini tersedia dalam empat ukuran ringkas: φ6mm, φ8mm, φ10mm, dan φ15mm.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk
Cangkir Hisap Vakum Spons ZP2

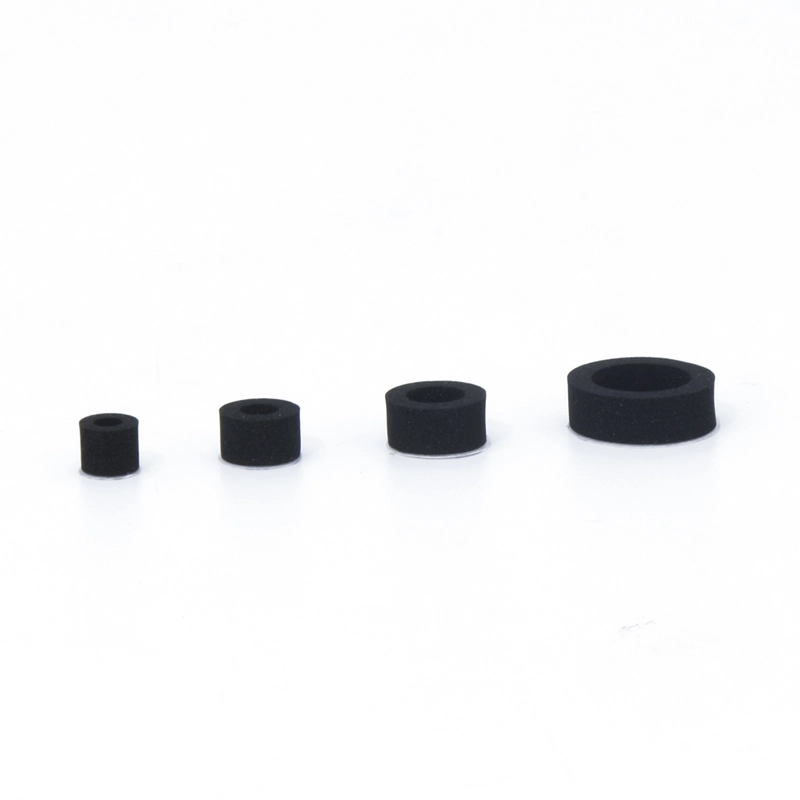

Unit Bantalan Vakum Spons Seri ZP2
Seri ZP2-T Dengan Bantalan Vakum Spons Adaptor
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Sponge Vacuum Suction Cups ZP2 dirancang untuk cengkeraman yang stabil pada permukaan yang tidak rata, bertekstur, atau tidak beraturan dalam sistem otomatis. Desainnya yang ringkas dan fleksibel menjadikannya ideal untuk elektronik, cetakan injeksi, dan industri pengerjaan logam kecil.
Fitur Utama Cangkir Hisap Vakum Spons ZP2
Bahan Sangat Elastis
Terbuat dari bahan spons lembut yang tahan terhadap tonjolan, cekungan, dan permukaan kasar
Memastikan cengkeraman lembut namun kuat tanpa merusak komponen halus
Penyegelan Luar Biasa
Mengisi celah permukaan secara efektif untuk mencegah kebocoran vakum
Mempertahankan daya isap yang konsisten untuk penanganan benda kerja yang tidak rata secara andal
Pilihan Beragam
Kompatibel dengan lengan robot dan sistem penanganan otomatis
Cocok untuk elektronik kecil, papan sirkuit, komponen cetakan, dan komponen perangkat keras
Desain Kompak
Konstruksi hemat ruang memungkinkan integrasi ke dalam jalur produksi yang ketat
Ideal untuk stasiun dengan ruang instalasi terbatas
Formulir yang Tersedia
Tersedia dalam varian datar dan bertekstur untuk memenuhi kebutuhan permukaan yang berbeda
Dapat beradaptasi dengan berbagai aplikasi otomasi dengan kebutuhan penanganan yang tepat
Kisaran Diameter
Ditawarkan dalam φ6mm, φ8mm, φ10mm, dan φ15mm
Memberikan fleksibilitas untuk disesuaikan dengan berbagai macam benda kerja kecil dan tidak beraturan
Pertanyaan Umum
Untuk Apa Bantalan Spons ZP2 Digunakan?
Sponge Vacuum Suction Cups ZP2 ideal untuk mencengkeram benda kerja yang tidak rata, bertekstur, atau tidak beraturan dalam sistem otomatis, biasa digunakan dalam elektronik, cetakan injeksi, dan penanganan komponen logam kecil.
Ukuran dan Bentuk Apa yang Tersedia?
Mereka datang dalam diameter φ6mm, φ8mm, φ10mm, dan φ15mm dengan bentuk datar atau bertekstur, dirancang untuk integrasi kompak ke dalam lengan robot dan jalur produksi otomatis.
Bagaimana Saya Harus Memilih Ukuran yang Tepat?
Pilih cangkir yang sesuai dengan luas permukaan dan berat benda kerja, pastikan kontak vakum yang cukup dan kompatibilitas dengan sistem otomasi Anda.
Berapa Kapasitas Beban Khasnya?
Beban tergantung pada ukuran cangkir, jenis permukaan, dan sumber vakum; cangkir yang lebih kecil cocok untuk komponen yang ringan, sedangkan cangkir yang lebih besar berukuran φ15mm dapat menangani bagian yang sedikit lebih berat atau tidak rata.
Kapan Saya Harus Menggantinya?
Ganti cangkir jika terlihat ada keausan, retak, atau perubahan bentuk, atau jika daya rekat vakum menjadi tidak stabil, sehingga memastikan penanganan yang andal dan aman.

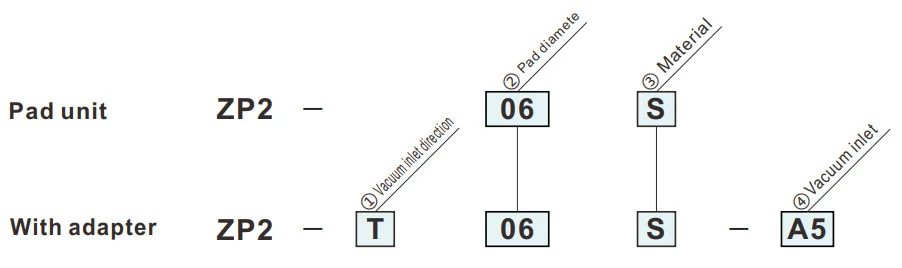

Cara Memesan
- Untuk adsorpsi benda kerja dengan benjolan.
| ①Arah masuk vakum | |
| T | Vertikal |
| ②Diameter bantalan (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Bahan | |
| S | Spons CR (Dengan selotip dua sisi) |
| ④ Saluran masuk vakum | |
| A5 | M5x0.8 (Pria) |
| B5 | M5x0.8 (Wanita) |
Dimensi (mm)
Simbol hijau adalah model yang disesuaikan.
S
Bantalan Spons
| Model | øA | øB | ||
|
② Bantalan dia. |
③ Bantalan Bahan |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Model untuk referensi: ZP2-06S
Dimensi Pemasangan Adaptor
|
Bantalan yang berlaku: 06S
|
Bantalan yang berlaku: 08S
|
|
Bantalan yang berlaku: 10S
|
Bantalan yang berlaku: 15S
|

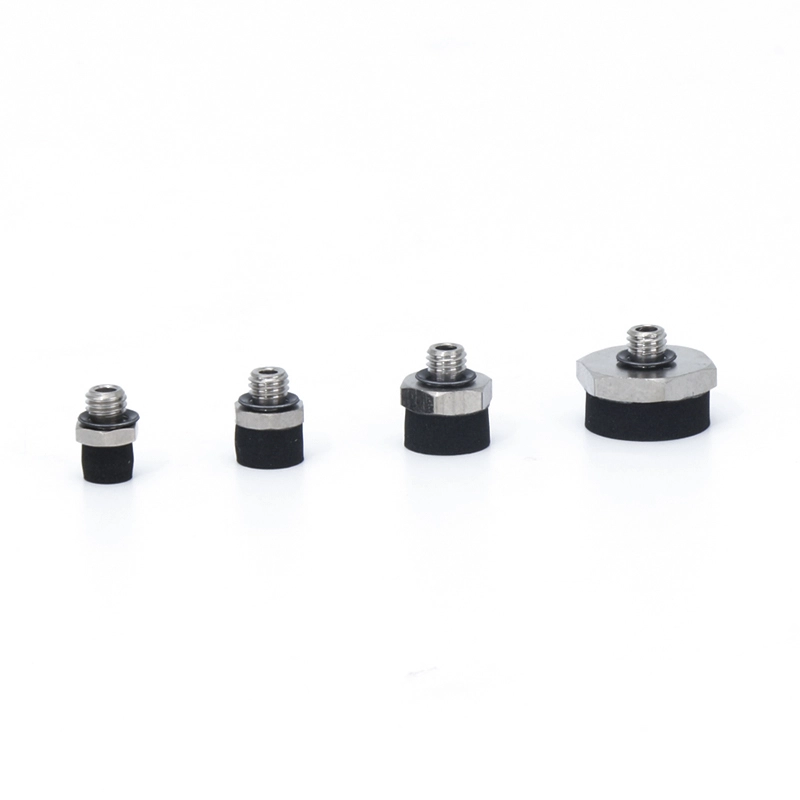

ZP2-T
Vertikal
A5
| Model | øA | øB | øC | D | E | L | Adaptor | ||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan Bahan |
④ Kekosongan masuk |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Model untuk referensi: ZP2-T06S-A5

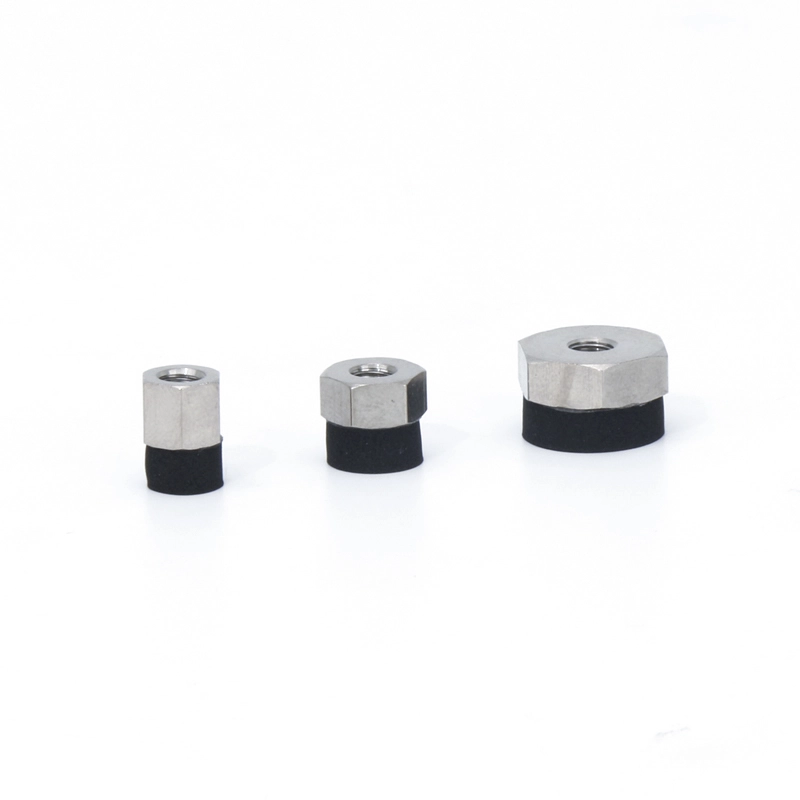

ZP2-T
Vertikal
B5
| Model | øA | øB | øC | E | L | Adaptor | ||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan Bahan |
④ Kekosongan masuk |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Model untuk referensi: ZP2-T06S-B5
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
