Penyedotan vakum adalah solusi inti untuk "pegangan fleksibel" dalam otomasi industri dengan empat keunggulan inti: genggaman tidak merusak, kemampuan beradaptasi terhadap benda kerja multi-material/tidak beraturan, perlindungan bersih dan lingkungan, serta pengoperasian yang fleksibel. Hal ini dapat disesuaikan dengan karakteristik industri benda kerja yang berbeda (tipis/tebal, presisi/kasar, sanitasi/standar).

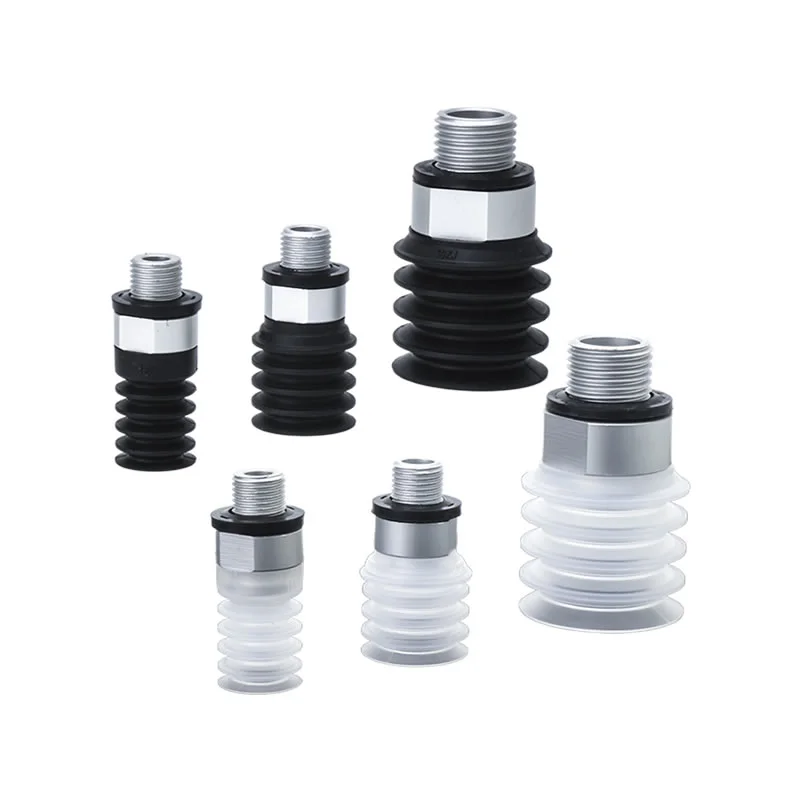

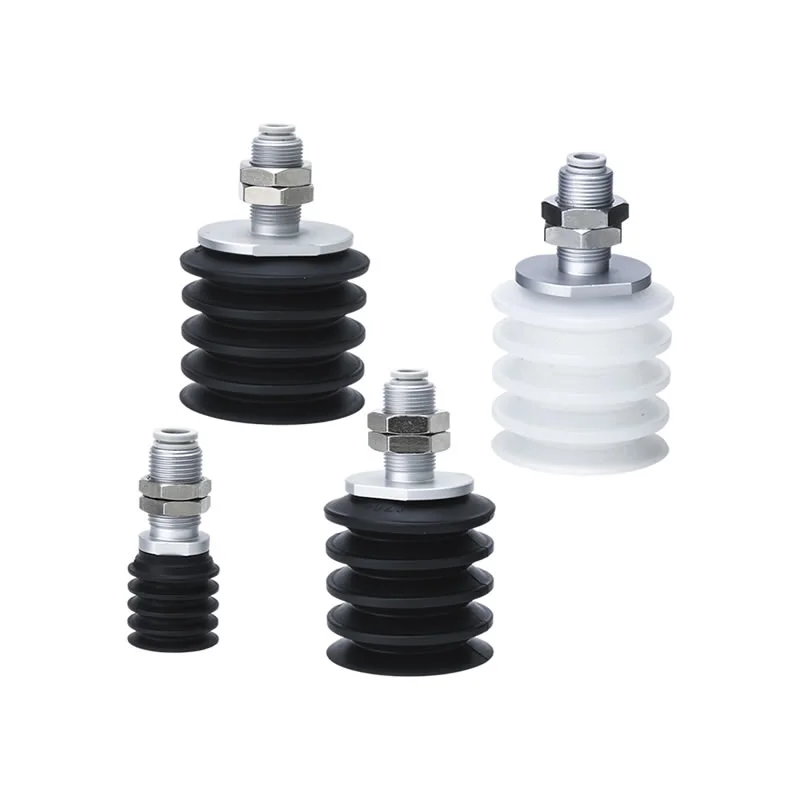

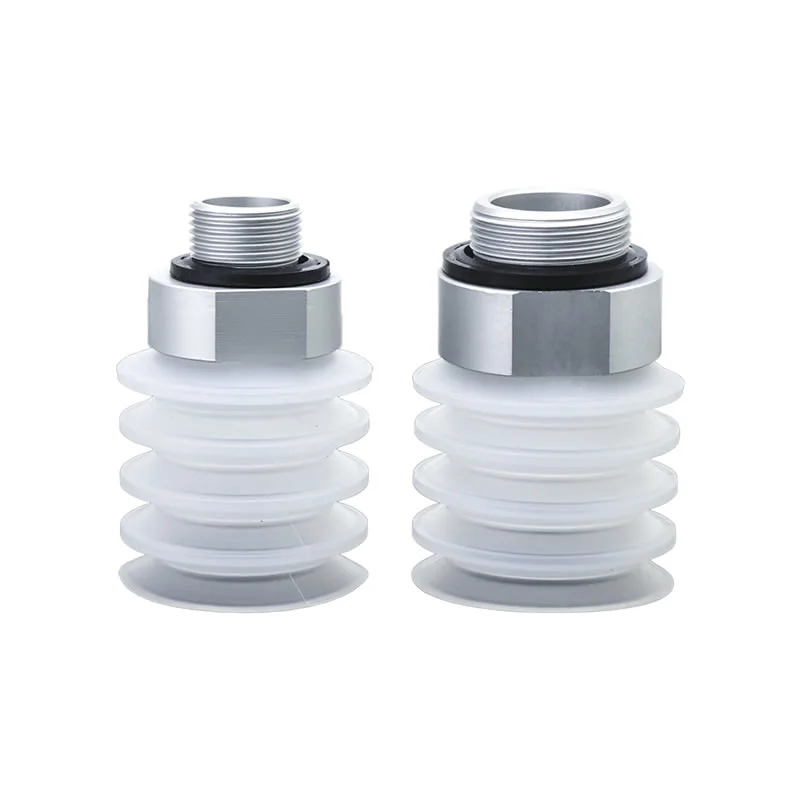

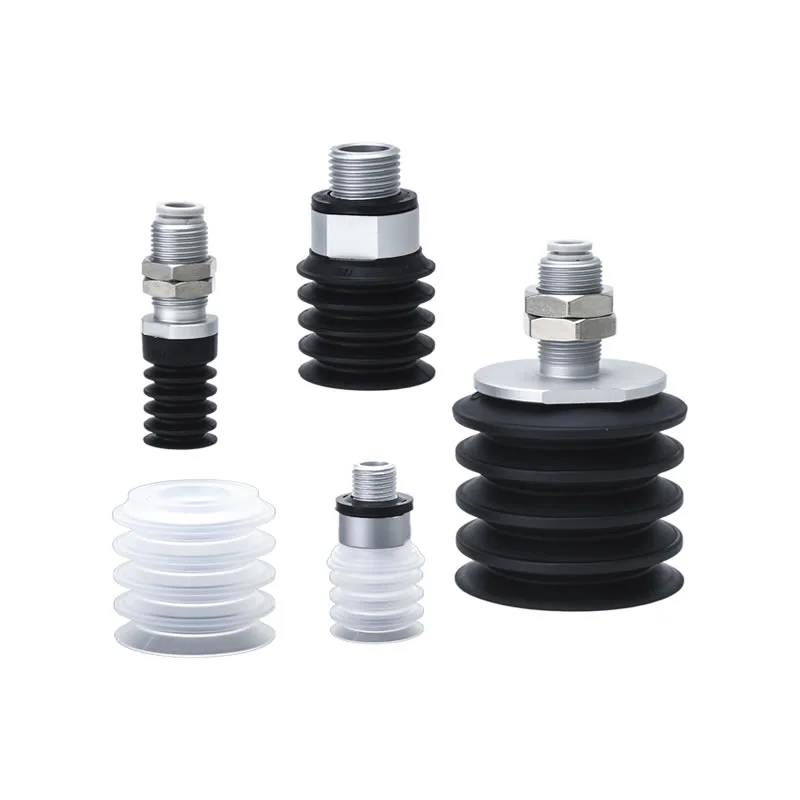

Cangkir Pengisap Vakum Bellow ZP2-ZJ
Cangkir Pengisap Vakum Bellow Pabrik Commaelec ZP2-ZJ memberikan solusi untuk aplikasi otomasi industri yang menggabungkan efektivitas biaya dengan kinerja yang andal. Desain bellow akordeon (1,5 lapis untuk φ2–φ6, 4,5 lapis untuk φ15–φ46) beradaptasi dengan permukaan yang tidak rata dan bersudut, mengkompensasi penyimpangan posisi dan memastikan pengisapan yang stabil. Dibuat dengan bahan berkualitas tinggi dan teknologi vakum yang matang, produk ini memberikan daya rekat yang kuat dan mendukung solusi khusus dengan pasokan yang stabil.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk
Cangkir Pengisap Vakum Bellow ZP2-ZJ

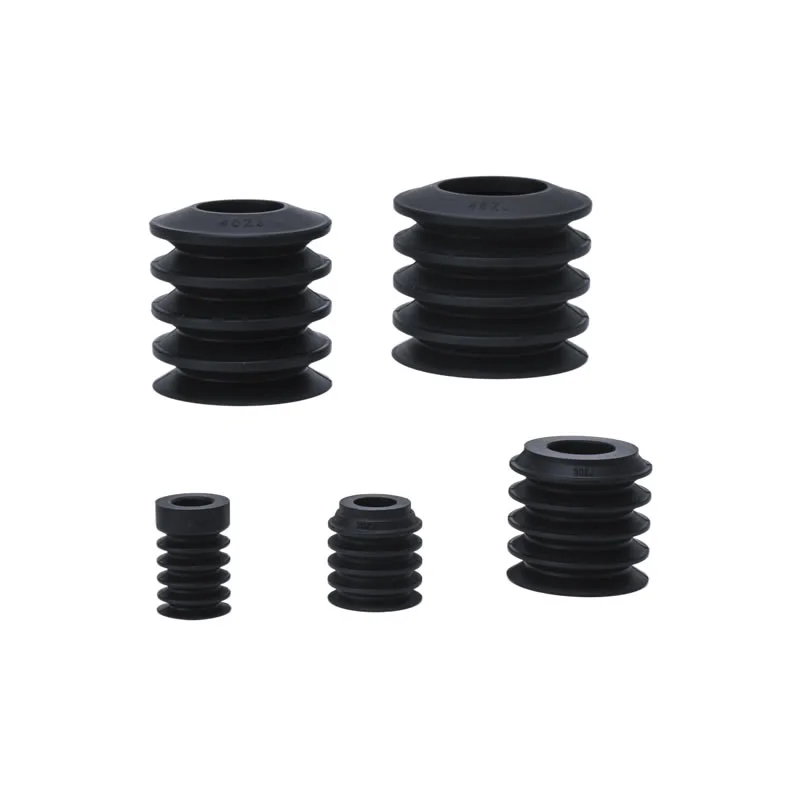

Unit Bantalan Vakum Bellow Seri ZP2
Seri ZP2-T Dengan Bantalan Vakum Bellow Adaptor
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Keuntungan dari Bellow Vacuum Suction Cups ZP2-ZJ
Penanganan Berkecepatan Tinggi
Dirancang untuk respons cepat dalam sistem otomatis, memastikan pengisapan stabil selama operasi pengambilan dan penempatan siklus tinggi.
Kemampuan Beradaptasi Unggul
Struktur bellow yang fleksibel mudah disesuaikan dengan permukaan yang tidak rata, melengkung, atau miring untuk penyegelan yang andal.
Ringkas / Hemat Ruang
Tidak memerlukan ruang buffering tambahan, sehingga ideal untuk peralatan kompak dan tata letak padat.
Variasi Bahan
Tersedia dalam NBR, silikon, dan bahan khusus untuk menyesuaikan suhu dan lingkungan kerja yang berbeda.
Opsi Bebas Tanda
Bahan opsional tanpa tanda membantu melindungi permukaan sensitif seperti kaca atau komponen elektronik.
Pertanyaan Umum
Apa gaya ZJ?
Bellows Vacuum Suction Cups ZP2-ZJ dilengkapi struktur akordeon (bellow) yang dirancang untuk fleksibilitas dan stabilitas.
Tersedia dalam desain 1,5 lapis (φ2–φ6) dan 4,5 lapis (φ15–φ46)
Beradaptasi dengan permukaan yang tidak rata, melengkung, atau miring
Mengkompensasi penyimpangan ketinggian dan sudut selama penanganan
Menghilangkan kebutuhan akan ruang buffer tambahan, ideal untuk pengaturan otomatisasi ringkas
Bahan apa saja yang tersedia?
NBR: hemat biaya dan tahan aus untuk penggunaan umum
Silikon: cocok untuk lingkungan bersuhu tinggi dan bersih
Bahan yang disesuaikan: Cangkir hisap vakum bellow ZP2-ZJ tersedia dalam varian anti-statis atau bahan komposit khusus yang disesuaikan dengan kebutuhan industri tertentu.
Commaelec memastikan kualitas material yang konsisten dan mendukung solusi yang disesuaikan berdasarkan kondisi kerja
Apa saja aplikasi tipikalnya?
Sistem pengambilan dan tempat robot
Menangani benda kerja yang tidak beraturan atau miring
Elektronik, perakitan suku cadang kecil, dan manufaktur presisi
Peralatan otomasi ringkas dengan ruang terbatas
Bagaimana konfigurasinya?
Berbagai ukuran: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
Pilihan bellow 1,5 lapis atau 4,5 lapis tergantung kebutuhan aplikasi
Kompatibel dengan berbagai sistem pemasangan dan vakum
Mendukung konfigurasi khusus untuk proyek tertentu

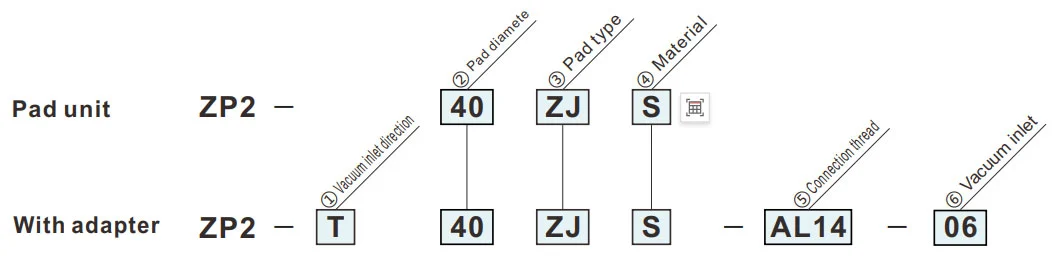

Cara Memesan
- Untuk digunakan dimana tidak ada ruang untuk buffer (tipe pegas).
- Benda kerja dengan permukaan adsorpsi miring.
| ③Jenis bantalan | |
| ZJ | Bellow (4,5 Tahap) |
| ④ Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol hijau adalah model yang disesuaikan.
| ①Arah masuk vakum |
⑤ ⑥
② Diameter bantalan (mm)
|
B15 | B20 | B30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Vertikal |
|
⑤Benang koneksi | Utas laki-laki | AL12 | M12x1.0 | ● | ● | - | - | - |
| AL14 | M14x1.0 | - | - | ● | ● | ● | |||||
| ⑥ Saluran masuk vakum | Pemasangan sekali sentuh | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
Utas laki-laki | A10 | M10x1.0 | ● | ● | - | - | - | |||
| A16 | M16x1.0 | - | - | ● | - | - | |||||
| A20 | M20x1.5 | - | - | - | ● | - | |||||
| A30 | M30x1.5 | - | - | - | - | ● | |||||
Dimensi (mm)
Simbol hijau adalah model yang disesuaikan.
ZJ
Puputan
| Model | øA | øB | øC | øD | HAI | P | Y | |||
|
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
||||||||
| ZP2 | B15 | ZJ |
N S U F GN GS |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| B20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| B30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
Model untuk referensi: ZP2-B15ZJS

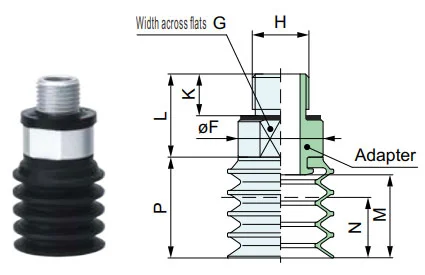

ZP2-T
Vertikal
| Model | dari | G | H | K | L | M | N | P | Adaptor | |||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑥ Kekosongan masuk |
||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
A10 | 15 | 14 | M10x1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| B20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| B30 | A16 | 24 | 21 | M16x1.5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | A20 | 34 | 30 | M20x1.5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | A30 | 42 | 38 | M30x1.5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
Model untuk referensi: ZP2-TB15ZJS-A10

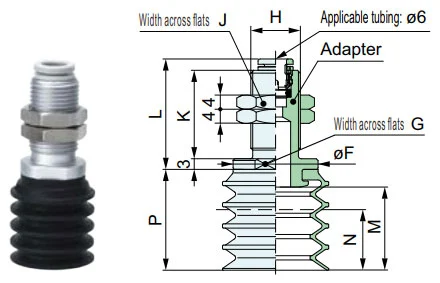

ZP2-T
Vertikal
| Model | dari | G | H | J | K | L | M | N | P | Adaptor | ||||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑤ Koneksi benang |
⑥ Kekosongan masuk |
|||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
AL12 | 06 | 15 | 14 | M12x1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| B20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| B30 | AL14 | 24 | 21 | M14x1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
Model untuk referensi: ZP2-TB30ZJS-AL14-06
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
