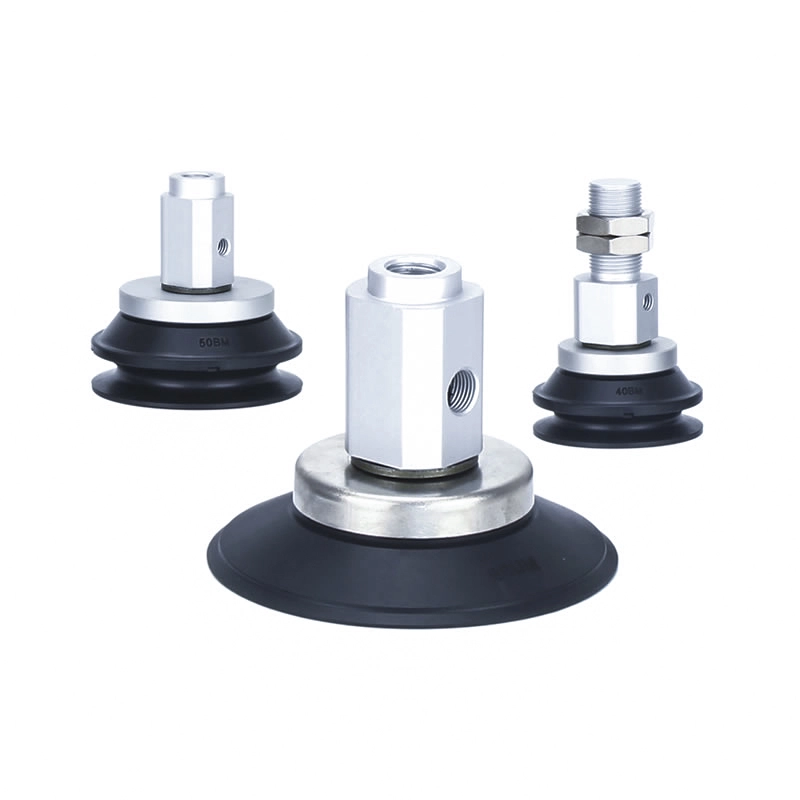

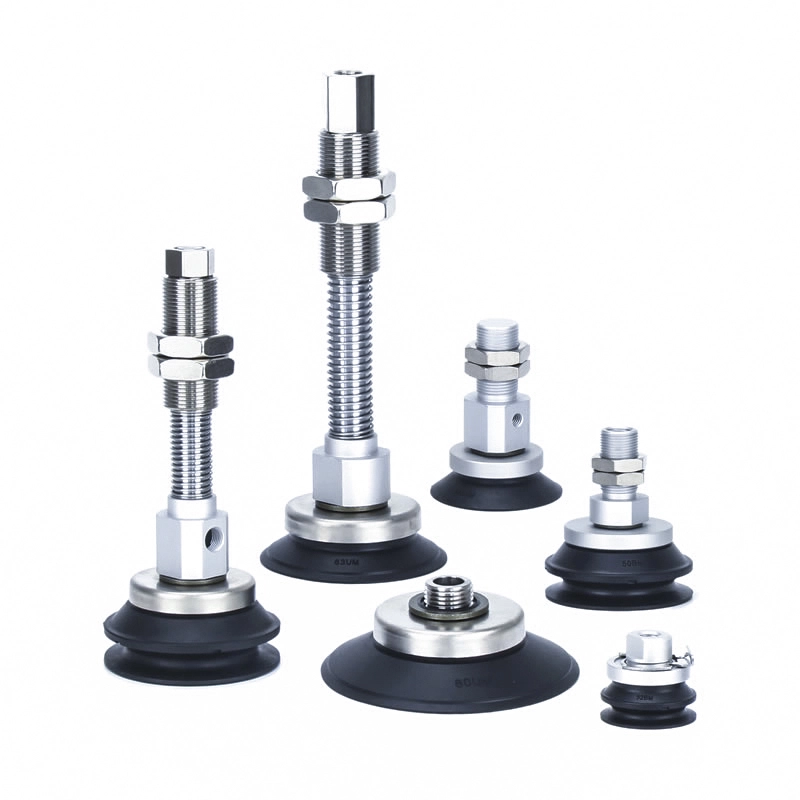

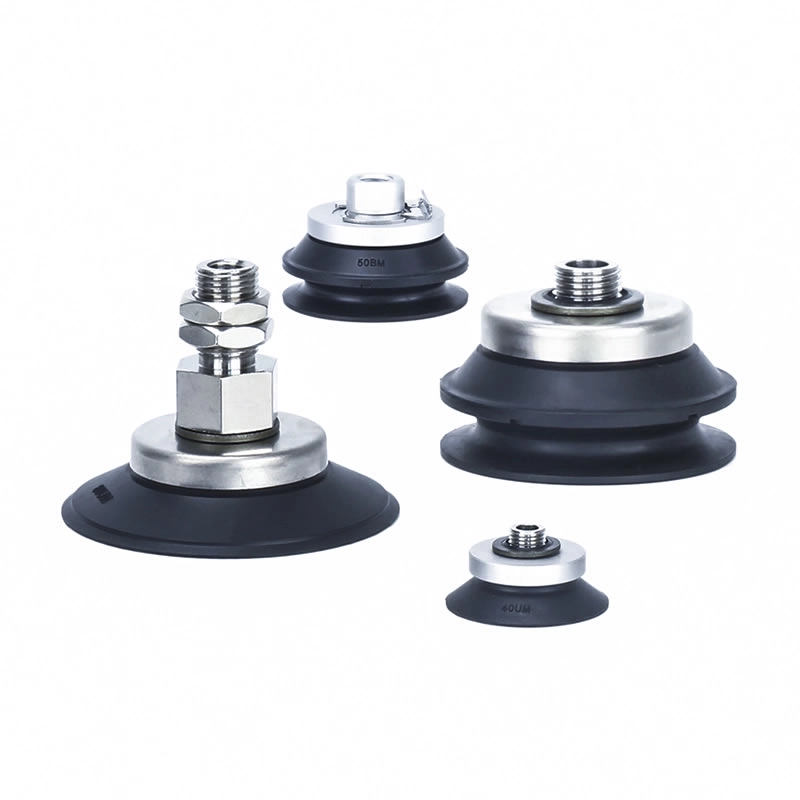

Cangkir Hisap Vakum Kekakuan Tinggi ZP3E
Cangkir Pengisap Vakum Kekakuan Tinggi ZP3E dirancang untuk penanganan beban berat pada benda kerja besar atau berpori. Menampilkan permukaan penyegelan beralur dan struktur akordeon, keduanya memastikan daya rekat yang kuat pada permukaan yang tidak rata. Ideal untuk kaca, lembaran logam, dan kemasan, produk ini memberikan cengkeraman yang stabil, penanganan tanpa tanda, dan kinerja yang andal dalam sistem otomasi aliran tinggi. Ini juga banyak digunakan di jalur produksi di berbagai industri termasuk manufaktur elektronik, perakitan otomotif, dan penyortiran logistik.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk
Cangkir Hisap Vakum Kekakuan Tinggi ZP3E

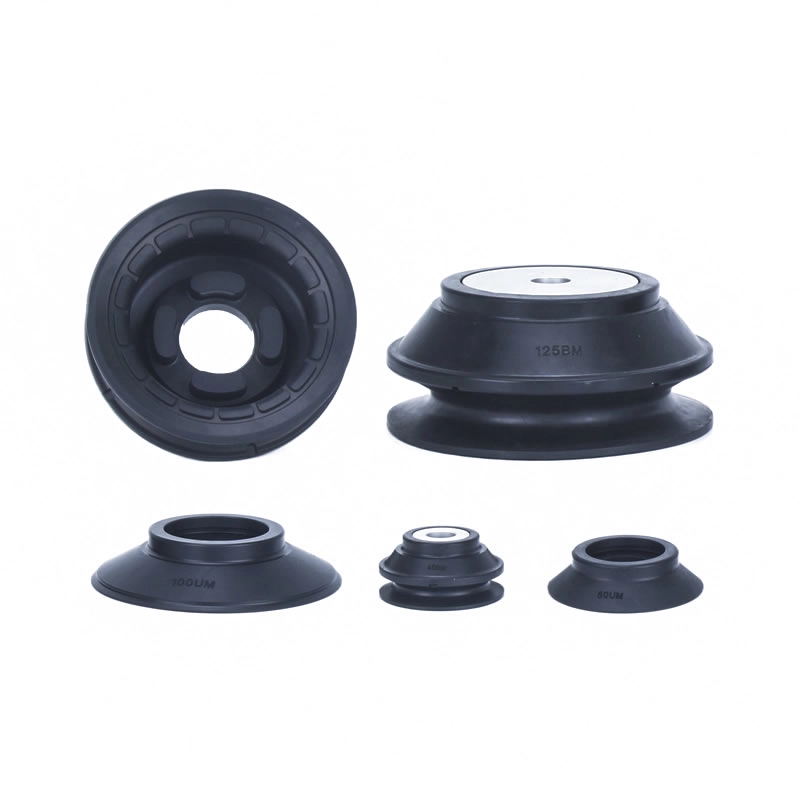

Unit Bantalan Vakum Kekakuan Tinggi Seri ZP3E
Seri ZP3E-T Dengan Bantalan Vakum Kekakuan Tinggi Adaptor

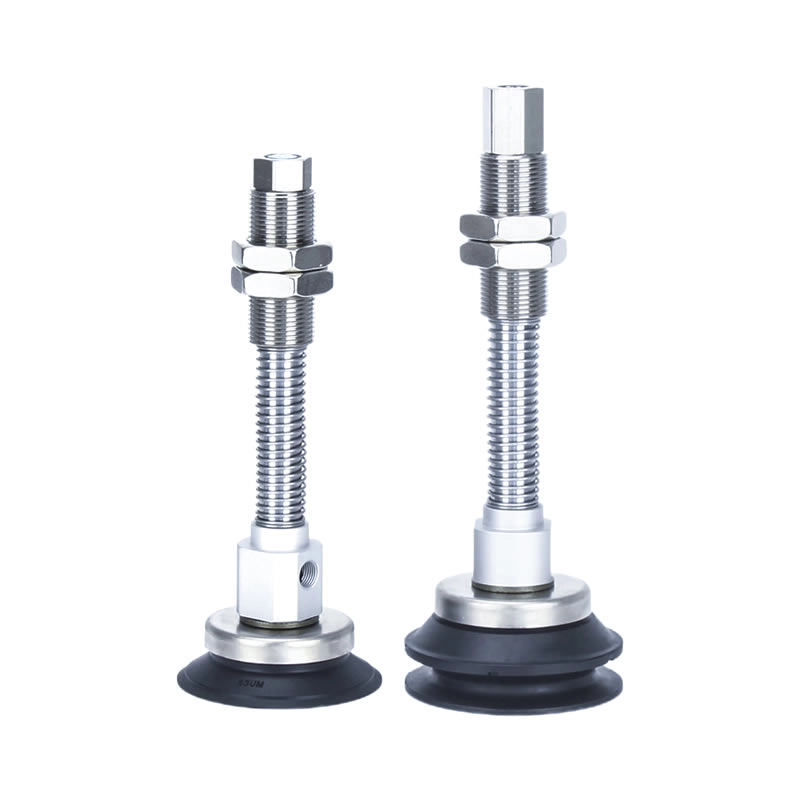

Seri ZP3E-T Dengan Bantalan Vakum Kekakuan Tinggi Penyangga
Seri ZP3E-Y Dengan Bantalan Vakum Kekakuan Tinggi Adaptor
Seri ZP3E-Y Dengan Bantalan Vakum Kekakuan Tinggi Penyangga
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Cangkir Pengisap Vakum Kekakuan Tinggi ZP3E adalah cangkir vakum kelas industri yang dirancang untuk penanganan benda kerja dengan beban berat dan area yang luas. Produk ini ideal untuk aplikasi yang memerlukan daya rekat kuat, kedap udara tinggi, dan cengkeraman stabil, bahkan pada permukaan yang tidak rata atau sedikit permeabel.
Fitur Utama
Kemampuan Penanganan Tugas Berat
Cangkir Pengisap Vakum Kekakuan Tinggi ZP3E dirancang khusus untuk benda kerja besar dan berat, seperti karton, panel kaca, dan lembaran logam
Kisaran diameter:32mm hingga 125mm
Tersedia dalam konfigurasi lapisan tunggal dan lapisan ganda
Peningkatan Kinerja Penyegelan
Permukaan hisap beralur meningkatkan stabilitas cengkeraman dan menjaga vakum
Struktur penyegelan berbentuk akordeon beradaptasi dengan permukaan miring atau tidak rata
Memastikan daya rekat yang andal bahkan untuk benda kerja yang melengkung atau tidak beraturan
Dioptimalkan untuk Bahan Berpori
Cocok untuk karton, kertas karton, dan bahan permeabel lainnya
Bekerja secara efektif dengan sistem vakum aliran tinggi
Mempertahankan pengisapan yang konsisten meskipun ada sedikit kebocoran udara
Instalasi Fleksibel
Beberapa opsi pemasangan untuk pengaturan otomatisasi berbeda
Kompatibel dengan lengan robot dan jalur produksi otomatis
Aplikasi
Peralatan Otomasi Industri
Mesin pembuat kotak kertas:Transportasi dan posisikan lembaran karton
Sistem pengemasan:Tumpuk dan pindahkan karton dan material berat
Otomatisasi robot:Genggaman yang stabil dan pelepasan yang cepat di jalur perakitan
Penanganan Benda Kerja
Pengolahan kaca:Penanganan tanpa tanda pada panel kaca yang halus dan berat
Lembaran logam & plastik:Pelat baja, lembaran aluminium, dan papan plastik tebal
Logistik & pergudangan:Penumpukan produk berat secara otomatis
Keunggulan Kinerja
Struktur dengan kekakuan tinggi memastikan stabilitas selama penanganan beban berat.
Desain tanpa tanda melindungi permukaan sensitif—seperti kaca—dari kerusakan.
Kemampuan retensi vakum yang kuat memastikan pengoperasian yang andal di lingkungan yang menuntut.
Cangkir Pengisap Vakum Kekakuan Tinggi ZP3E cocok untuk digunakan di industri elektronik, otomotif, logistik, dan manufaktur.
Mengapa Memilih Cangkir Vakum ZP3E Buatan China
Produksi hemat biaya dengan kinerja yang andal
Teknologi matang menggunakan silikon berkualitas tinggi dan penyegelan vakum canggih
Berbagai macam produk untuk memenuhi kebutuhan industri yang berbeda
Rantai pasokan yang stabil memastikan pengiriman yang cepat dan konsisten

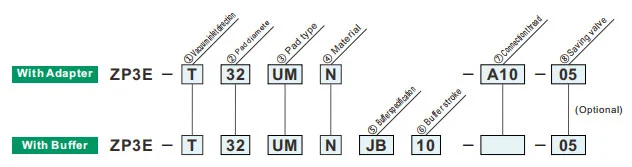

Cara Memesan
| ②Diameter bantalan (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Jenis bantalan | |
| UM | Tipe datar dengan alur |
| BM | Tipe bellow dengan rusuk dan alur |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol hijau adalah model yang disesuaikan.
| ⑧Piring | |
| Nol | Tanpa piring |
| P | Dengan piring |
|
Model
②Diameter bantalan (mm)
|
Tipe datar dengan alur (UM) | Tipe bellow dengan rib dan alur (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Arah masuk vakum | |
| T | Vertikal |
| Y | samping |
| ②Diameter bantalan (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Jenis bantalan | |
| UM | Tipe datar dengan alur |
| BM | Tipe bellow dengan rusuk dan alur |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol hijau adalah model yang disesuaikan.
| ⑦ Saluran masuk vakum | ZP3E-T /Vertikal | ZP3E-Y /Lateral | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Benang Pria | A10 | M10x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16x1.5 | — | ● | — | — | |
| AL14 | M14x1 | ● | — | ● | — | |
| AL16 | M16x1.5 | — | ● | — | ● | |
| Benang Wanita | B8 | M8x1.25 | ● | — | ● | — |
| B10 | M10x1.5 | ● | — | — | — | |
| B12 | M12x1.75 | — | ● | — | ● | |
| B18 | M18x1.5 | — | ● | — | — | |
| ⑤Spesifikasi penyangga | |
| JB | Berputar (Kuningan, Dengan Bushing) |
| JF | Berputar (Baja, Dengan Bushing) |
| KB | Tidak berputar (Kuningan, Dengan Bushing) |
| ⑦ Saluran masuk vakum | A14 | Nol | A18 | Nol | |
| M14x1 | M18x1.5 | M18x1.5 | M22x1.5 | ||
| ⑥Penyangga pukulan | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10mm | ● | ● | ● | ● |
| 20 | 20mm | ● | — | — | — |
| 25 | 25mm | — | ● | ● | ● |
| 30 | 30mm | ● | ● | ● | ● |
| 50 | 50mm | — | ● | ● | ● |
| 75 | 75mm | — | ● | ● | ● |
| 100 | 100mm | — | — | — | ● |
| ⑧ Lubang tetap katup penyimpan | |||
| ukuran (mm) |
Diameter bantalan | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | Referensi SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
gaya reaktif pegas
| Benang koneksi | Torsi pengencangan±5% [N·m] | Langkah penyangga (mm) | Gaya reaktif pegas[N] | ||
| Kuningan, Dengan Bushing (JB/KB) | Baja, Dengan Bushing (JF) | Pada 0 pukulan | Pada pukulan penuh | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
