Penyedotan vakum adalah solusi inti untuk "pegangan fleksibel" dalam otomasi industri dengan empat keunggulan inti: genggaman tidak merusak, kemampuan beradaptasi terhadap benda kerja multi-material/tidak beraturan, perlindungan bersih dan lingkungan, serta pengoperasian yang fleksibel. Hal ini dapat disesuaikan dengan karakteristik industri benda kerja yang berbeda (tipis/tebal, presisi/kasar, sanitasi/standar).

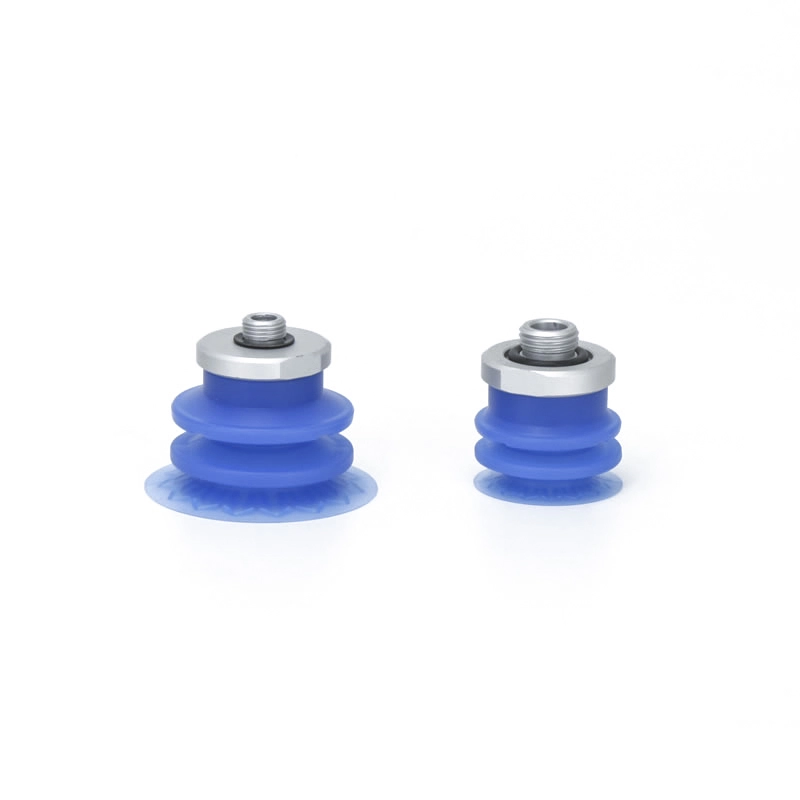

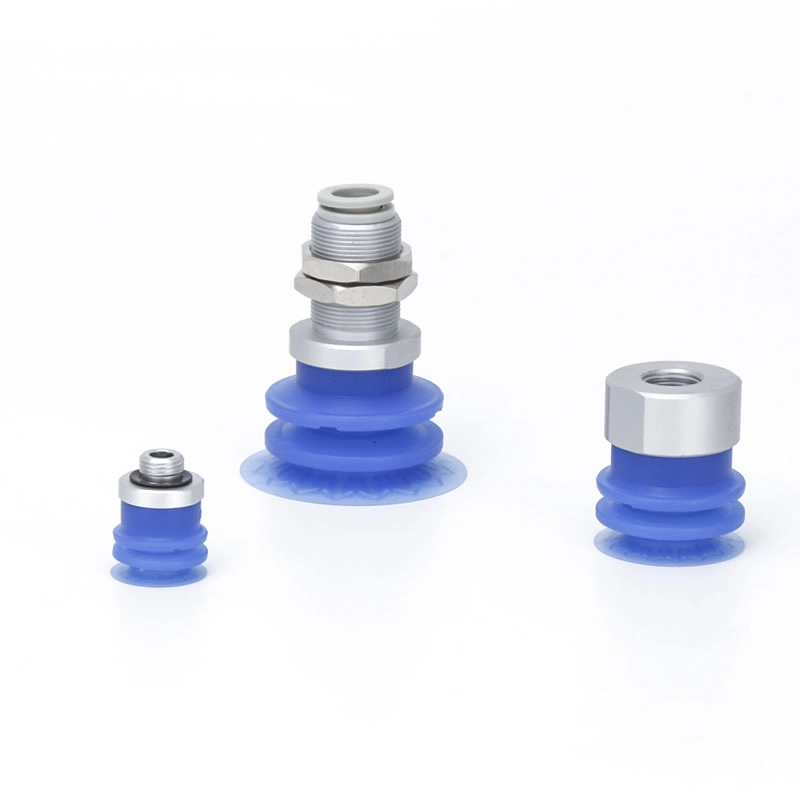

Bellow Cangkir Pengisap Vakum 2,5 tahap ZP3P-JT
Untuk Bellows 2,5 tahap Vacuum Suction Cups ZP3P-JT dikhususkan untuk penanganan material tipis, fleksibel, dan mudah berubah bentuk dengan presisi tinggi. Mereka diterapkan secara luas di lini pengemasan otomatis untuk makanan, medis, dan produk konsumen, memungkinkan cengkeraman yang stabil pada kantong film, lembaran plastik, dan kemasan lunak. Dengan bibir penyegel yang fleksibel dan bahan silikon yang higienis, produk ini memastikan daya rekat yang konsisten, mengurangi deformasi, dan mendukung pengoperasian yang bersih dan efisien di lingkungan otomatisasi kecepatan tinggi.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk
Bellow Cangkir Pengisap Vakum 2,5 tahap ZP3P-JT

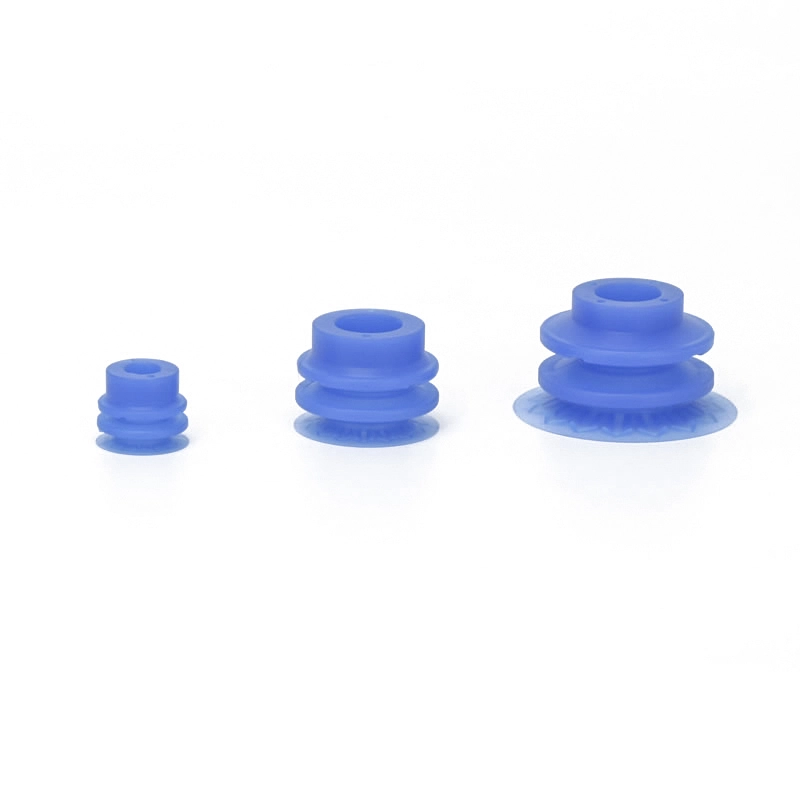

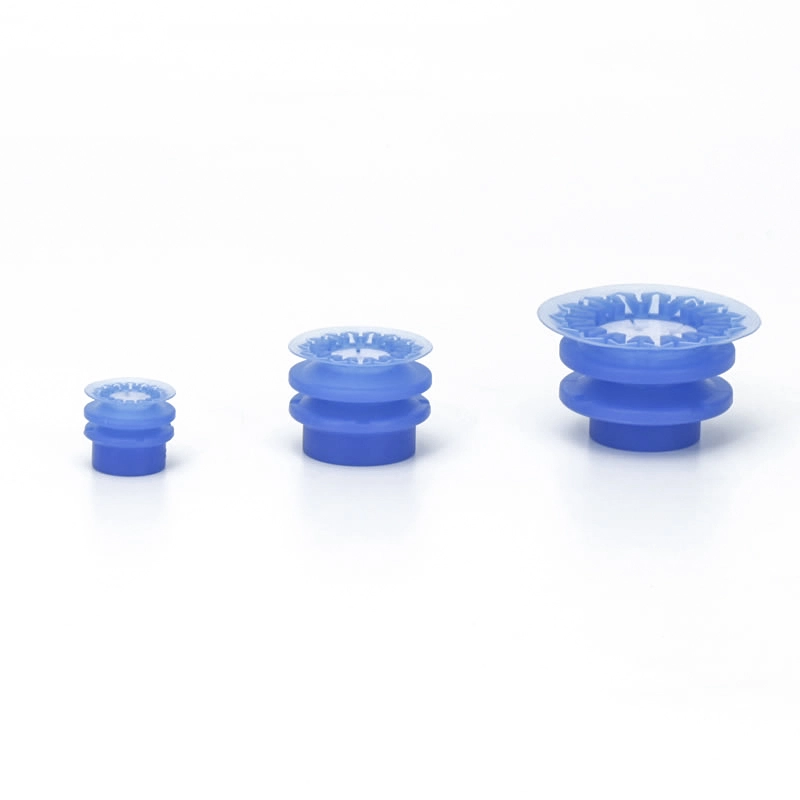

Seri ZP3P Bellow Unit Bantalan Vakum 2,5 tahap

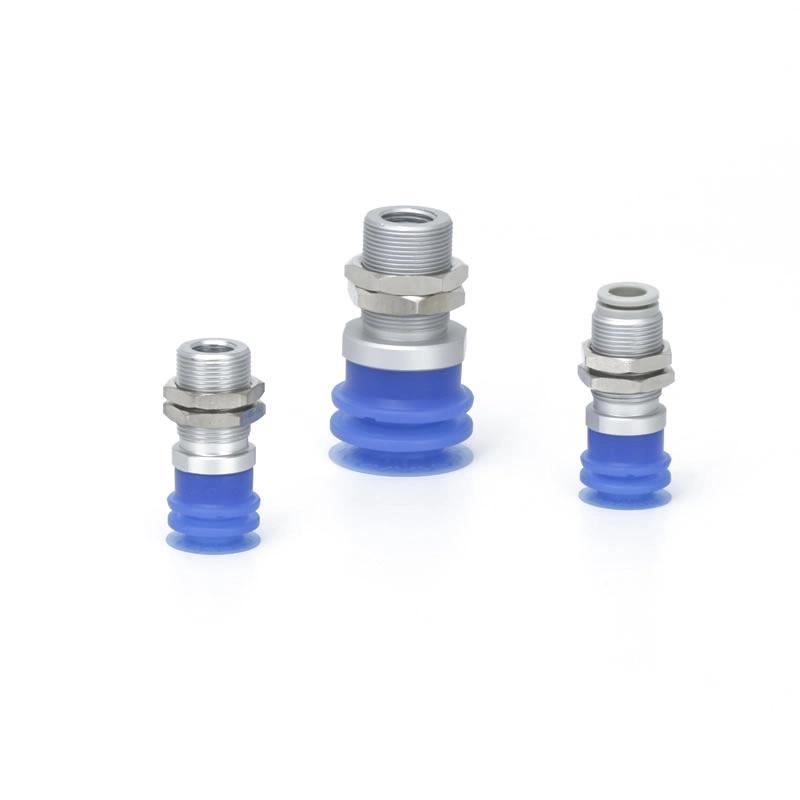

Seri ZP3P-T Dengan Bellow Adaptor Bantalan Vakum 2,5 tahap
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Keuntungan Utama dari Bellows 2.5 tahap Vacuum Suction Cups ZP3P-JT
Adaptasi & Fleksibilitas Optimal:Struktur tipe bellow dan rok fleksibel menyesuaikan dengan permukaan film yang tidak rata atau melengkung, sehingga memastikan pegangan yang aman.
Efek Redaman Luar Biasa:Desain akordeon menyerap getaran selama pengoperasian kecepatan tinggi, sehingga mengurangi deformasi film.
Kompensasi Tinggi Badan:Lapisan multi-tahap memungkinkan penanganan film dengan ketebalan bervariasi tanpa kehilangan daya isap.
Mengurangi Kerusakan/Penandaan:Silikon lembut dan rok khusus melindungi kemasan halus, mencegah kerutan, robekan, atau noda.
Penanganan Material Serbaguna:Cocok untuk film kemasan makanan, medis, dan kosmetik, serta plastik tipis dan lembaran etilen.
Desain Sederhana:Konfigurasi satu lapis atau multi lapis mendukung kemudahan pemasangan dan integrasi ke dalam sistem pengambilan dan tempat otomatis.
Pertanyaan Umum
Untuk apa seri ZP3P-JT digunakan?
Bellows 2.5-stage Vacuum Suction Cups ZP3P-JT digunakan untuk menangani film fleksibel dan material tipis dan mudah berubah bentuk. Mereka banyak diterapkan dalam kemasan makanan dan medis, termasuk kantong minuman, kantong bubuk, dan kemasan farmasi, serta penyortiran logistik dan pemrosesan film otomatis.
Apakah ada opsi untuk mengurangi deformasi tas?
Ya, rok penyegel yang fleksibel dan struktur rusuk yang dioptimalkan membantu mendistribusikan tekanan secara merata
Meminimalkan kerutan, kebocoran, dan deformasi selama penanganan
Apa sajakah fitur utama mangkuk penghisap ZP3P-JT?
Bellows 2.5-stage Vacuum Suction Cups ZP3P-JT dilengkapi dengan struktur bellow 2.5-stage, menawarkan kombinasi fleksibilitas dan kemampuan menyerap guncangan. Roknya dilengkapi desain rusuk yang diperkuat, yang secara efektif meningkatkan kinerja penyegelan dan stabilitas. Permukaan hisap yang datar memastikan cengkeraman yang aman pada material film tipis, sementara unit ini mendukung akselerasi hingga 4G, yang secara efektif menekan getaran dan deformasi.
Apakah cocok untuk aplikasi berkecepatan tinggi?
Ya, dirancang untuk jalur produksi otomatis berkecepatan tinggi
Performa stabil dalam akselerasi/deselerasi cepat (hingga 4G)
Ideal untuk operasi pengambilan dan penempatan dan pengemasan yang cepat

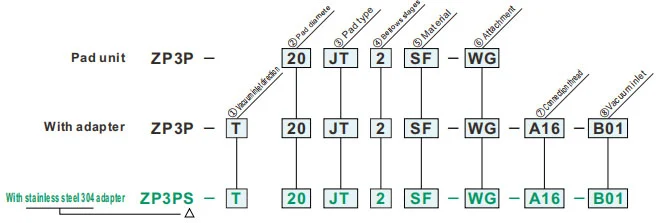

Cara Memesan
- Untuk transfer adsorpsi benda kerja dengan kemasan film lunak yang fleksibel
- Rok film tipis dan tulang rusuk berbentuk khusus
- Lampiran datar untuk mengurangi kerutan
- Bantalan berwarna biru, mudah untuk membedakan bantalan vakum berdasarkan warna selama pemeriksaan kontaminasi
Spesifikasi
| Kisaran suhu pengoperasian | - 30 ~ 90℃ | |
| Bantalan | Bahan | Karet silikon |
| Warna | Biru | |
| Kekerasan (Pantai A:±5°) | A40/S | |
| Lampiran | Bahan | Resin sintetis / Baja tahan karat |
| Warna | Putih | |
| ①Arah masuk vakum | |
| T | Vertikal |
| ②Diameter bantalan (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Jenis bantalan | |
| JT | Tipe Bellow |
| ④ Tahapan di bawah | |
| 2 | 2.5-Tahap |
| ⑤Bahan | |
| SF | Karet silikon |
| ⑥Lampiran | |
| Nol | Tanpa keterikatan |
| W | Lampiran lubang besar |
| WF | Lampiran datar |
| WM | Lampiran jaring |
| putih telur | Lampiran berpori |
| ⑦Benang koneksi | ⑧ Saluran masuk vakum | Diameter bantalan | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Nol | - | Pria benang |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Perempuan benang |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Pria benang |
A16 | M16x1.0 | Perempuan benang |
B01 | RC1/8 | ● | - |
| Satu sentuhan pas |
08 | RC1/4 | ● | - | |||
| A20 | M20x1.0 | Perempuan benang |
B02 | 8mm | - | ● | |
| Satu sentuhan pas |
10 | 10mm | - | ● | |||
| Lampiran | W | WF | WM | putih telur | |
| Bagian gambar |
|
|
|
|
|
| Keterangan | Ukuran lubang yang diperluas untuk memastikan laju aliran hisap Kompatibel dengan pompa peniup vakum |
Untuk mengurangi kerutan Untuk benda kerja tipis dengan sedikit deformasi Lubang hisap ditutup dengan permukaan datar untuk menekan hisapan benda kerja Membatasi pergerakan rok dan mengurangi kerusakan pada benda kerja |
Mencegah masuknya benda asing ke dalam pipa Mudah untuk memeriksa penyumbatan dan mudah dibersihkan Mengurangi frekuensi penggantian elemen filter hisap | - | |
| Nomor bagian | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
