Penyedotan vakum adalah solusi inti untuk "pegangan fleksibel" dalam otomasi industri dengan empat keunggulan inti: genggaman tidak merusak, kemampuan beradaptasi terhadap benda kerja multi-material/tidak beraturan, perlindungan bersih dan lingkungan, serta pengoperasian yang fleksibel. Hal ini dapat disesuaikan dengan karakteristik industri benda kerja yang berbeda (tipis/tebal, presisi/kasar, sanitasi/standar).
Bellow Cangkir Pengisap Vakum 5,5 tahap ZP3P-JT

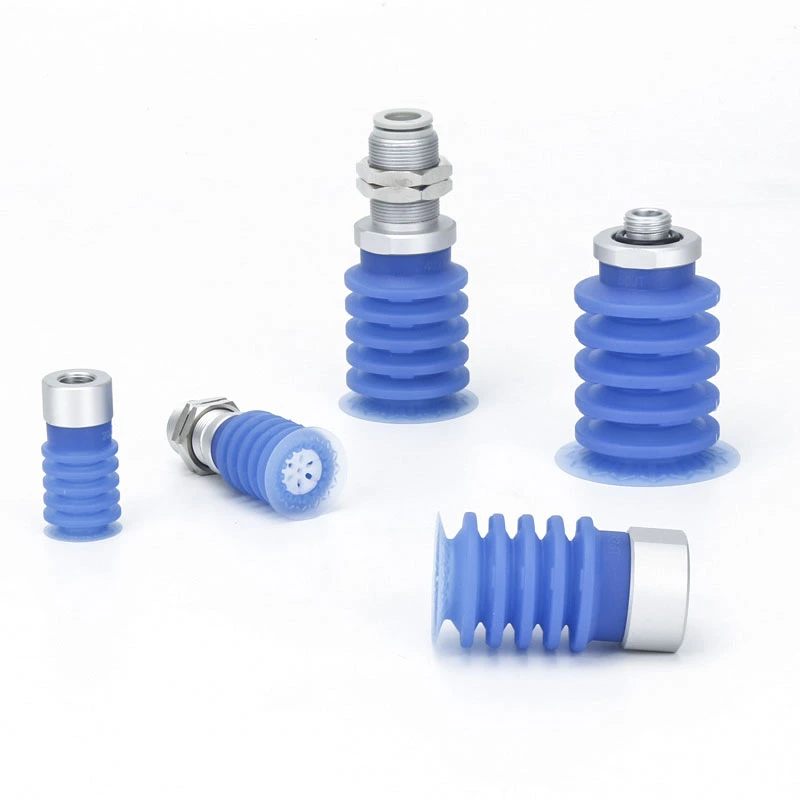

Kami mengundang Anda untuk memilih dari Bellows 5,5 tahap Vacuum Suction Cups ZP3P-JT dari pabrik kami, tersedia dalam berbagai diameter termasuk 20mm, 25mm, 32mm, 40mm, dan 50mm. Seri ini dirancang khusus untuk aplikasi pengemasan film otomatis dalam industri makanan dan medis, dan juga cocok untuk menangani berbagai bahan fleksibel yang rentan terhadap deformasi. Struktur 5,5 di bawah (akordeon) dilengkapi rusuk penyangga internal tertanam yang secara efektif mencegah dinding mangkuk pengisap saling menempel satu sama lain; lebih jauh lagi, kemampuan gerakan bantalan yang melekat pada desain ini secara otomatis mengkompensasi perbedaan ketinggian yang terjadi saat mencengkeram material yang dikantongi.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk
Bellow Cangkir Pengisap Vakum 5,5 tahap ZP3P-JT
Seri ZP3P Bellow Unit Bantalan Vakum 5,5 tahap
Seri ZP3P-T Dengan Adaptor Bellow Bantalan Vakum 5,5 tahap
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Untuk Apa Cangkir Penghisap Vakum Bellow 5,5 tahap ZP3P-JT Digunakan?

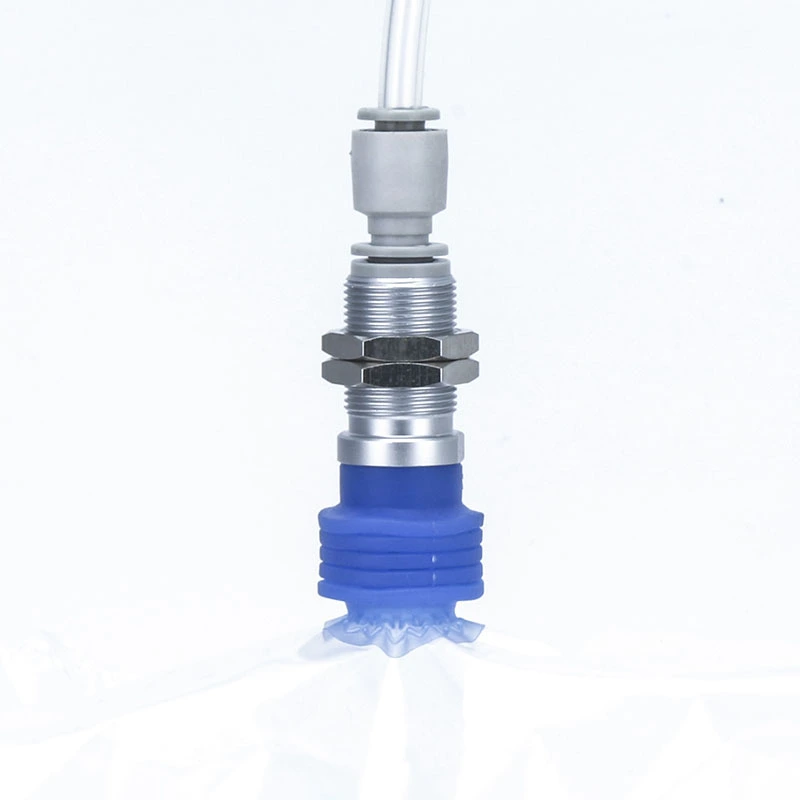

Dirancang untuk penanganan otomatis kemasan film yang sangat mudah berubah bentuk dalam industri makanan dan medis.
Menangani kemasan cair/bubuk, termasuk kantong minuman, kantong saus, kantong susu bubuk, dan kantong tepung.
Cocok untuk film tipis, lembaran etilen, lembaran plastik, dan bahan fleksibel lainnya dalam sistem pengambilan dan tempat otomatis dengan presisi tinggi.
Juga mendukung skenario otomasi industri ringan dengan persyaratan kebersihan yang ketat.
Fitur Utama Bellow 5.5 Tahap
Struktur Tipe Akordeon:Bellows 5.5-stage Vacuum Suction Cups ZP3P-JT dilengkapi dengan desain bellow multi-lapis yang diperkuat dengan rusuk penyangga, yang secara efektif mencegah adhesi dan memastikan pengoperasian yang lancar.
Rok Film Fleksibel:Memastikan segel rapat, mengurangi kebocoran, dan mencegah kerutan.
Saluran Vakum Labirin:Perluas area hisap dan pertahankan aliran vakum untuk cengkeraman yang andal.

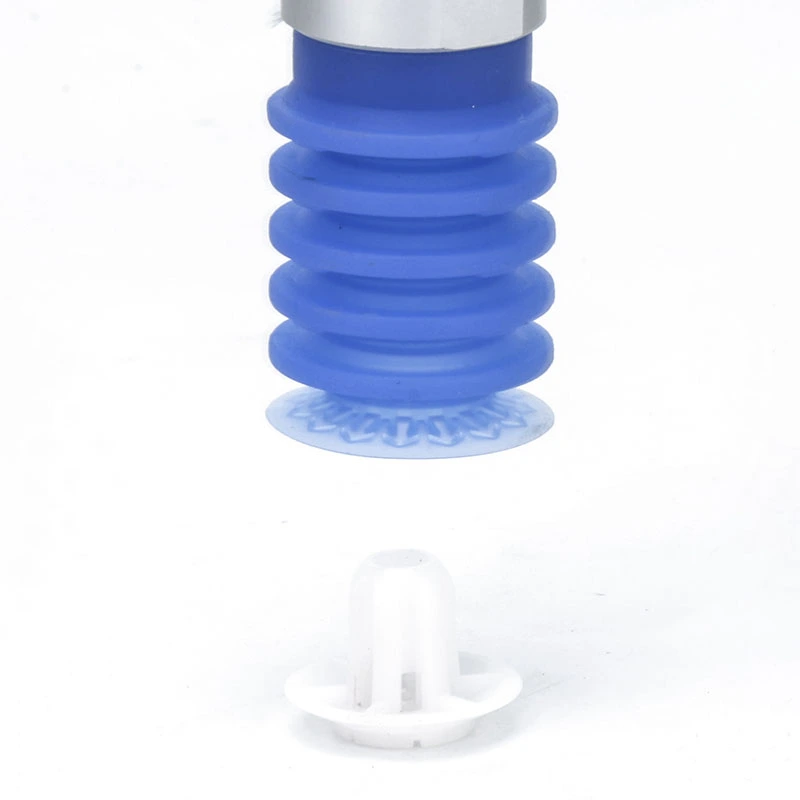

Lampiran Panduan:Meminimalkan deformasi cangkir dan getaran komponen selama pengoperasian.
Pukulan Empuk:Mengkompensasi variasi ketinggian pada komponen yang dikantongi.

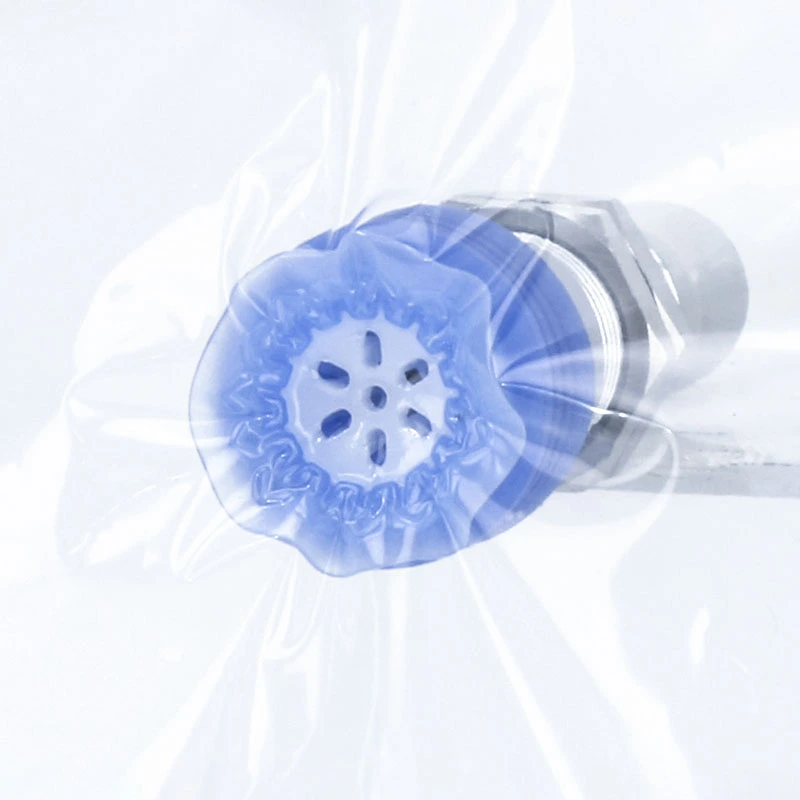

Layar Filter Baja Tahan Karat:Mencegah intrusi benda asing dan memudahkan pembersihan.
Bahan dan Konstruksi
Terbuat dari silikon bersertifikat FDA untuk film kelas medis.
Opsi silikon biru cocok untuk lini pemrosesan makanan dan kemasan kosmetik, dengan kemampuan deteksi kontaminasi.
Lampiran yang Tersedia
Panduan lampiran untuk meningkatkan stabilitas.
Buffer opsional untuk mengurangi deformasi.
Konfigurasi tunggal atau multi-layer berdasarkan kebutuhan aplikasi.
Ukuran Tersedia

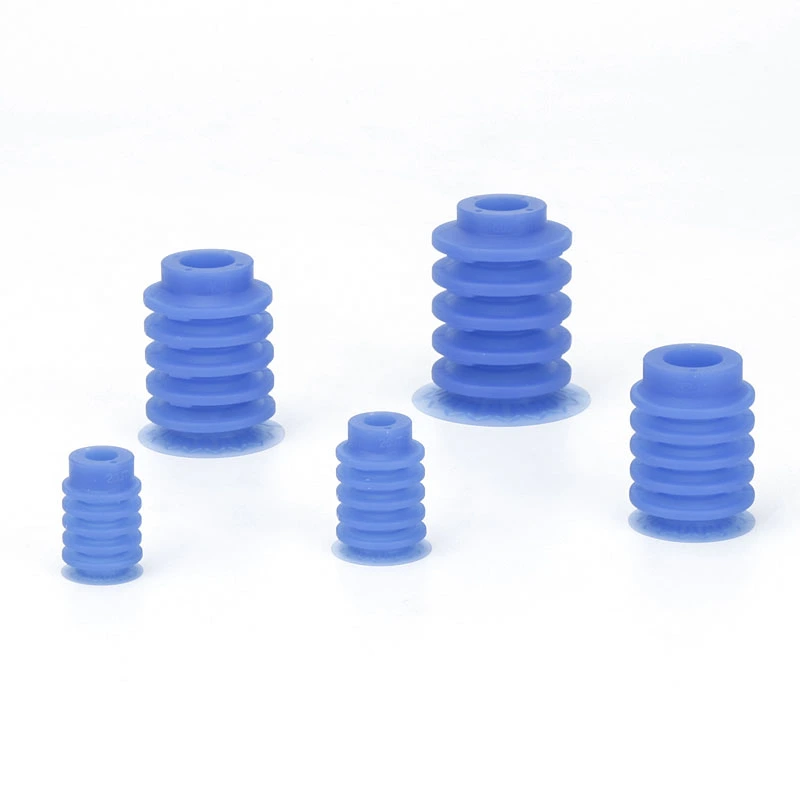

Diameter:20mm, 25mm, 32mm, 40mm, 50mm.
Kompatibel dengan sistem otomatis untuk berbagai skenario penanganan industri dan benda kerja.

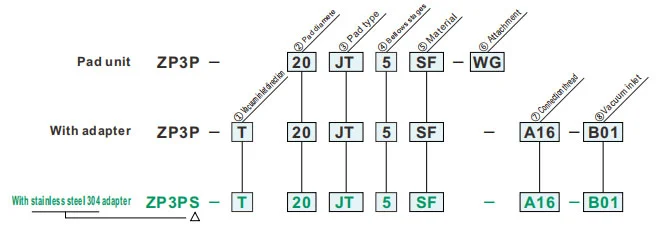

Cara Memesan
- Untuk transfer adsorpsi benda kerja dengan kemasan film lunak yang fleksibel
- Rok film tipis dan tulang rusuk berbentuk khusus
- Lampiran panduan, Akselerasi/deselerasi: Transfer adsorpsi dimungkinkan pada 4G
- Bantalan berwarna biru, mudah untuk membedakan bantalan vakum berdasarkan warna selama pemeriksaan kontaminasi
| ①Arah masuk vakum | |
| T | Vertikal |
| ②Diameter bantalan (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Jenis bantalan | |
| JT | Tipe Bellow |
| ④ Tahapan di bawah | |
| 5 | 5.5-Tahap |
| ⑤Bahan | |
| SF | Karet silikon |
| ⑥Lampiran | |
| putih telur | Dengan lampiran |
| ⑦Benang koneksi | ⑧ Saluran masuk vakum | Diameter bantalan | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Nol | - | Pria benang |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Perempuan benang |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Pria benang |
A16 | M16x1.0 | Perempuan benang |
B01 | RC1/8 | ● | - |
| Satu sentuhan pas |
08 | RC1/4 | ● | - | |||
| A20 | M20x1.0 | Perempuan benang |
B02 | 8mm | - | ● | |
| Satu sentuhan pas |
10 | 10mm | - | ● | |||
Ganti lampirannya
Spesifikasi
| Kisaran suhu pengoperasian | - 30 ~ 90℃ | |
| Bantalan | Bahan | Karet silikon |
| Warna | Biru | |
| Kekerasan (Pantai A:±5°) | A40/S | |
| Lampiran | Bahan | Resin sintetis |
| Warna | Putih | |
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
