Penyedotan vakum adalah solusi inti untuk "pegangan fleksibel" dalam otomasi industri dengan empat keunggulan inti: genggaman tidak merusak, kemampuan beradaptasi terhadap benda kerja multi-material/tidak beraturan, perlindungan bersih dan lingkungan, serta pengoperasian yang fleksibel. Hal ini dapat disesuaikan dengan karakteristik industri benda kerja yang berbeda (tipis/tebal, presisi/kasar, sanitasi/standar).
Cangkir Hisap Vakum Sambungan Bola Kekakuan Tinggi ZP3E
Cangkir Pengisap Vakum Sambungan Bola Kekakuan Tinggi ZP3E dari China Commaelec menawarkan solusi khusus untuk penanganan beban berat dan area luas. Dengan permukaan penyegelan beralur dan desain sambungan bola, keduanya memastikan daya rekat yang stabil pada material yang tidak rata atau berpori. Ideal untuk kaca, lembaran logam, dan kemasan, produk ini memberikan kinerja yang andal dan tanpa tanda dalam sistem otomatis.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk

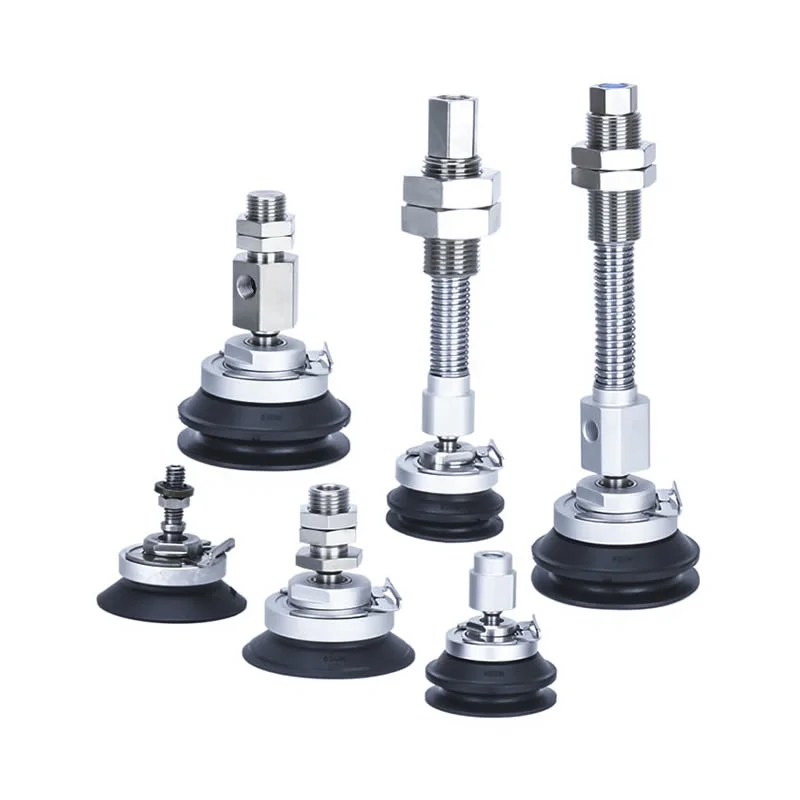

Cangkir Hisap Vakum Sambungan Bola Kekakuan Tinggi ZP3E

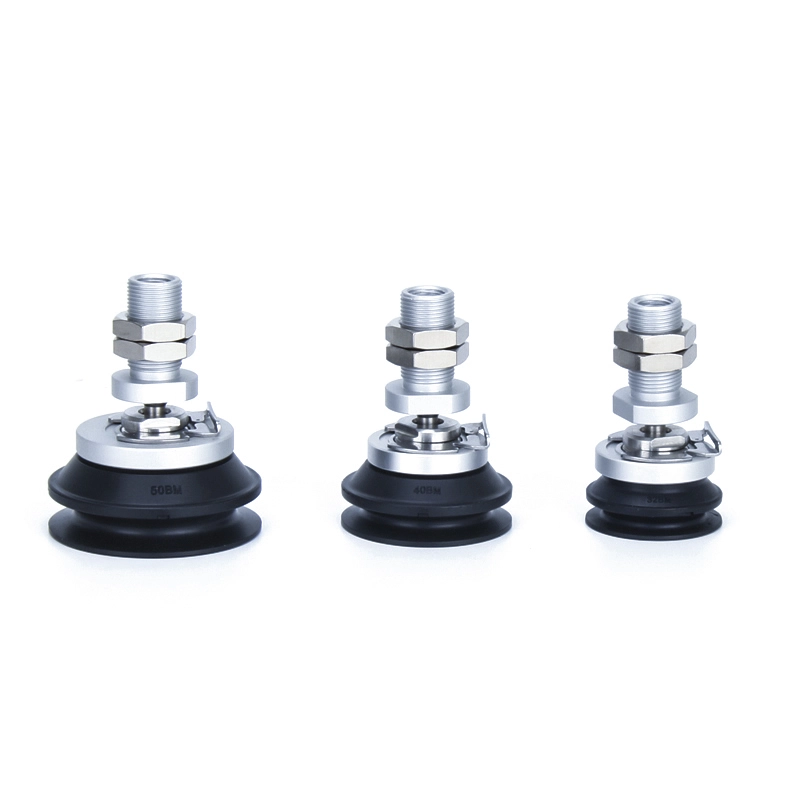

Seri ZP3E-TF Dengan Adaptor Bantalan Vakum Tipe Sambungan Bola Kekakuan Tinggi

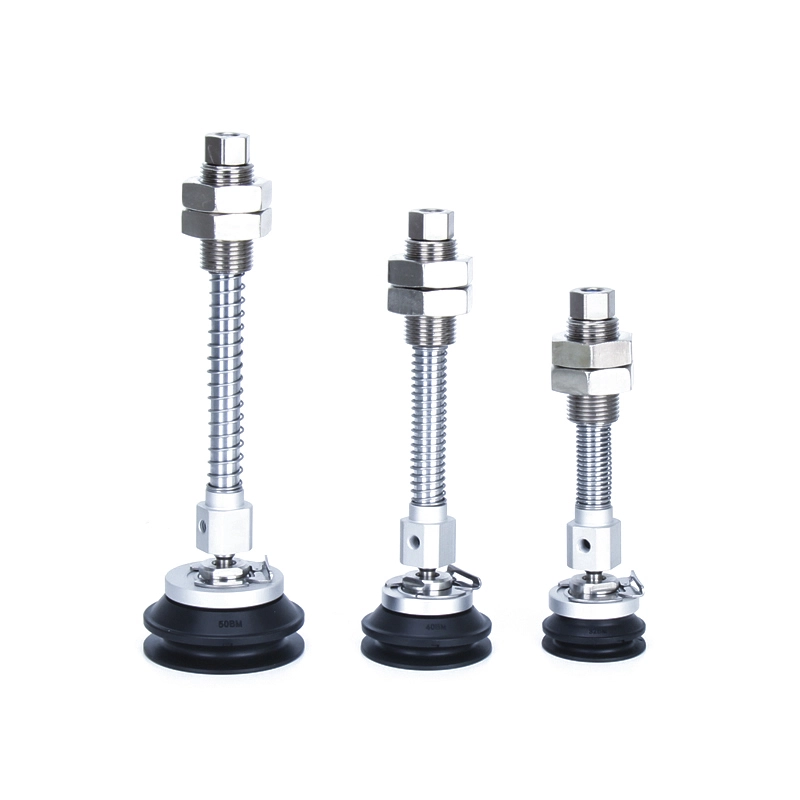

Seri ZP3E-TF Dengan Bantalan Vakum Tipe Sambungan Bola Kekakuan Tinggi Penyangga

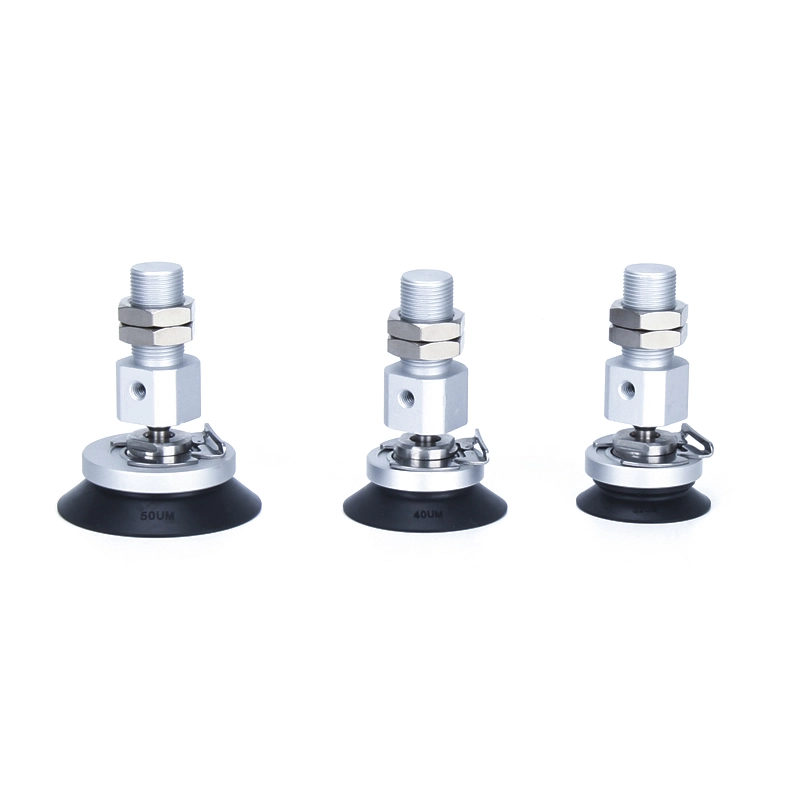

Seri ZP3E-YF Dengan Bantalan Vakum Tipe Sambungan Bola Kekakuan Tinggi Adaptor

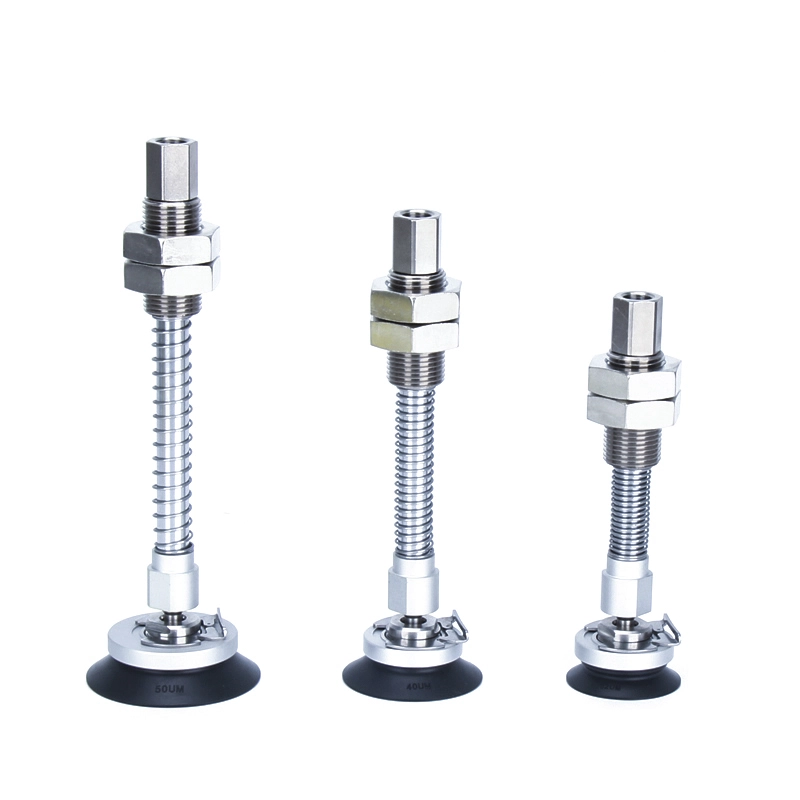

Seri ZP3E-YF Dengan Bantalan Vakum Tipe Sambungan Bola Kekakuan Tinggi Penyangga
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Cangkir Pengisap Vakum Sambungan Bola Kekakuan Tinggi ZP3E adalah cangkir pengisap vakum kelas industri yang dirancang khusus untuk menangani benda kerja yang berat, besar, atau permukaannya tidak beraturan dalam sistem otomatis.
Strukturnya yang memiliki kekakuan tinggi memastikan cengkeraman yang stabil pada material berat seperti kaca, lembaran logam, dan karton.
Desain sambungan bola memungkinkan penyesuaian multi-sudut, memungkinkan cangkir beradaptasi secara otomatis pada permukaan yang miring atau tidak beraturan.
Permukaan penyegelan beralur meningkatkan kemampuan retensi vakum, memastikan pengisapan efektif bahkan saat menangani material berpori.
Seri produk ini banyak digunakan di berbagai bidang seperti otomatisasi robot, pengemasan, manufaktur otomotif, dan pemrosesan kaca; ini sangat cocok untuk aplikasi dengan tuntutan yang sangat tinggi akan kekuatan cengkeraman, stabilitas, dan fleksibilitas.
Fitur Utama
**Kekakuan dan Stabilitas Tinggi**
Dirancang khusus untuk benda kerja tugas berat dan permukaan besar—seperti kaca, lembaran logam, dan karton—seri ini menawarkan rentang diameter mulai dari 32mm hingga 125mm, dengan opsi untuk struktur satu lapis dan dua lapis. Permukaannya memiliki tekstur beralur yang secara efektif meningkatkan retensi vakum dan memastikan stabilitas cengkeraman, bahkan saat menangani material berpori.
**Fungsi Sendi Bola**
Menggabungkan struktur ball-joint terintegrasi, unit ini memungkinkan penyesuaian multi-sudut yang fleksibel. Secara otomatis mengkompensasi permukaan benda kerja yang miring atau tidak rata, memastikan kinerja penyegelan yang konsisten dan daya hisap yang andal sepanjang operasi penanganan dinamis.
**Mekanisme Buffer Opsional**
Mekanisme penyangga opsional dapat ditambahkan untuk menyerap gaya benturan yang dihasilkan saat mangkuk pengisap bersentuhan dengan benda kerja. Ini secara efektif melindungi badan mangkuk pengisap dan permukaan benda kerja presisi dari kerusakan. Di lingkungan bersepeda frekuensi tinggi, fitur ini membantu memperpanjang masa pakai peralatan dan meningkatkan daya tahan secara keseluruhan.
**Pilihan Bahan**
Cangkir Pengisap Vakum Sambungan Bola Kekakuan Tinggi ZP3E diproduksi menggunakan bahan karet dan silikon berkualitas tinggi, menawarkan kemampuan penyegelan dan ketahanan aus yang sangat baik. Bahan anti-statis tersedia sebagai pilihan, sehingga unit ini cocok untuk digunakan dalam manufaktur elektronik dan lingkungan ruang bersih. Selain itu, baterai ini dapat dipasangkan dengan perlengkapan baja tahan karat untuk memenuhi persyaratan aplikasi spesifik manufaktur baterai lithium-ion dan lingkungan industri yang keras.
**Desain Dapat Dilepas**
Menampilkan struktur modular, High Rigidity Ball Joint Vacuum Suction Cups ZP3E memfasilitasi perawatan rutin dan penggantian komponen yang mudah. Hal ini secara efektif meminimalkan waktu henti dan mengurangi biaya operasional jangka panjang. Selain itu, opsi konfigurasinya yang fleksibel memungkinkannya diintegrasikan secara mulus ke dalam berbagai sistem otomatis.

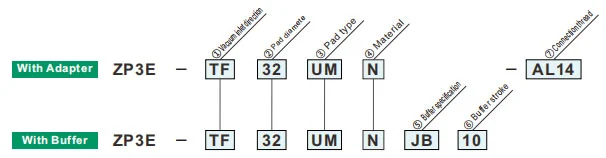

Cara Memesan
| ①Arah masuk vakum | |
| TF | Vertikal |
| YF | samping |
| ②Diameter bantalan (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Spesifikasi penyangga | |
| JB | Berputar (Kuningan, Dengan Bushing) |
| JF | Berputar (Baja, Dengan Bushing) |
| ③Jenis bantalan | |
| UM | Tipe datar dengan alur |
| BM | Tipe bellow dengan rusuk dan alur |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol hijau adalah model yang disesuaikan.
| ⑥Penyangga pukulan | |
| 10 | 10mm |
| 25 | 25mm |
| 30 | 30mm |
| 50 | 50mm |
| 75 | 75mm |
| 100 | 100mm |
| ⑦ Saluran masuk vakum | ZP3E-T /Vertikal | ZP3E-Y /Lateral | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Benang Pria | AL6 | M6x1 | ● | — | — | — |
| AL12 | M12x1.25 | — | ● | — | — | |
| AL14 | M14x1 | ● | — | ● | — | |
| AL16 | M16x1.5 | — | ● | — | ● | |
| Perempuan | B8 | M8x1.25 | ● | — | ● | — |
| B12 | M12x1.75 | — | ● | — | ● | |
gaya reaktif pegas
| Diameter bantalan (mm) |
Torsi pengencangan ±5% [N·m] | Langkah penyangga (mm) | Gaya reaktif pegas [N] | ||
| Kuningan, Dengan Bushing (JB) | Baja, Dengan Bushing (JF) | Pada 0 pukulan | Pada pukulan penuh | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
