Penyedotan vakum adalah solusi inti untuk "pegangan fleksibel" dalam otomasi industri dengan empat keunggulan inti: genggaman tidak merusak, kemampuan beradaptasi terhadap benda kerja multi-material/tidak beraturan, perlindungan bersih dan lingkungan, serta pengoperasian yang fleksibel. Hal ini dapat disesuaikan dengan karakteristik industri benda kerja yang berbeda (tipis/tebal, presisi/kasar, sanitasi/standar).
Cangkir Pengisap Vakum Tanpa Tanda ZP3

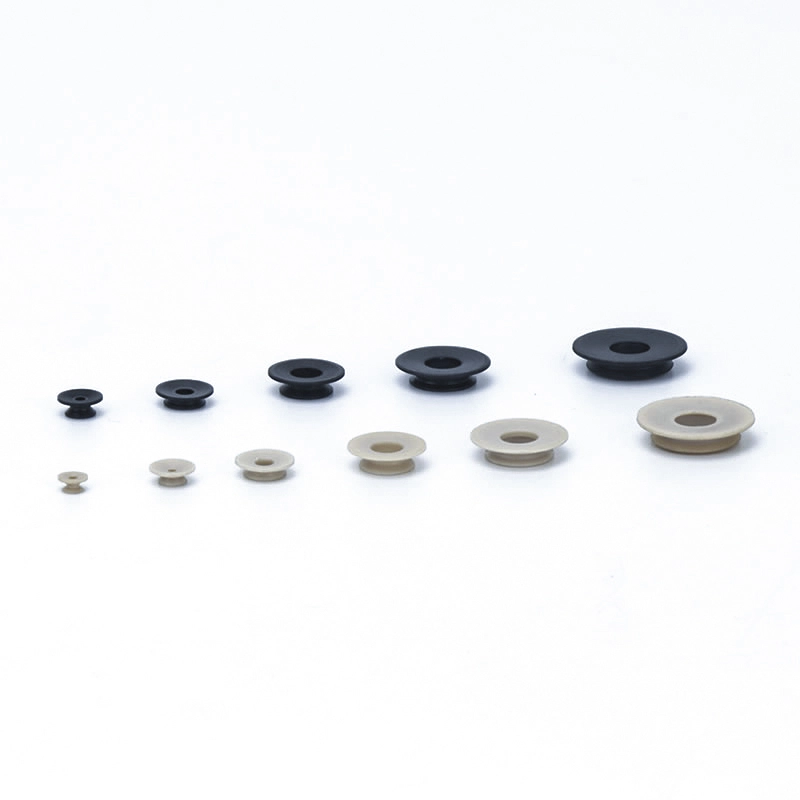

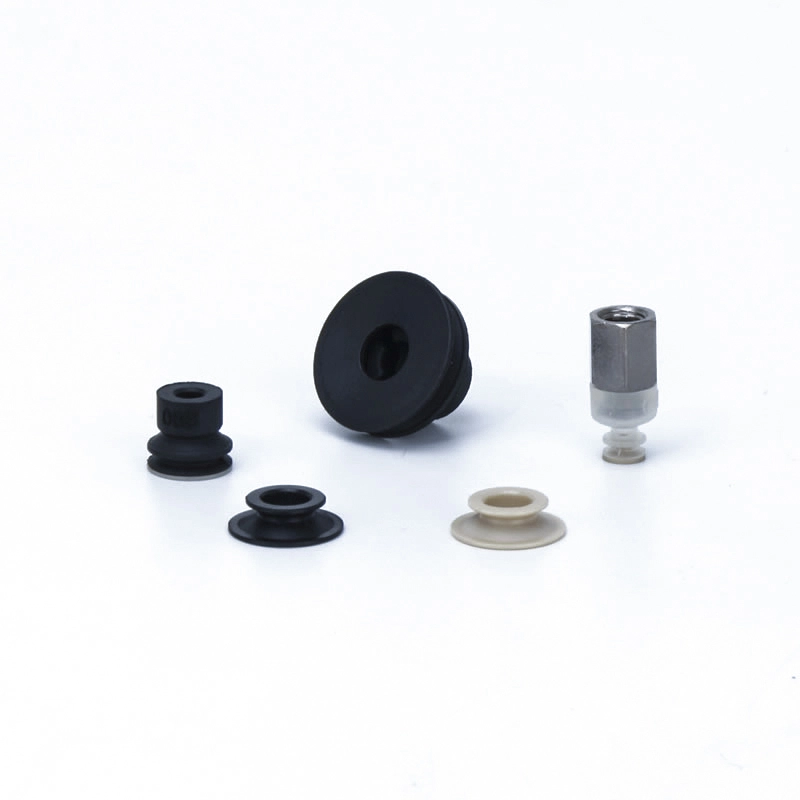

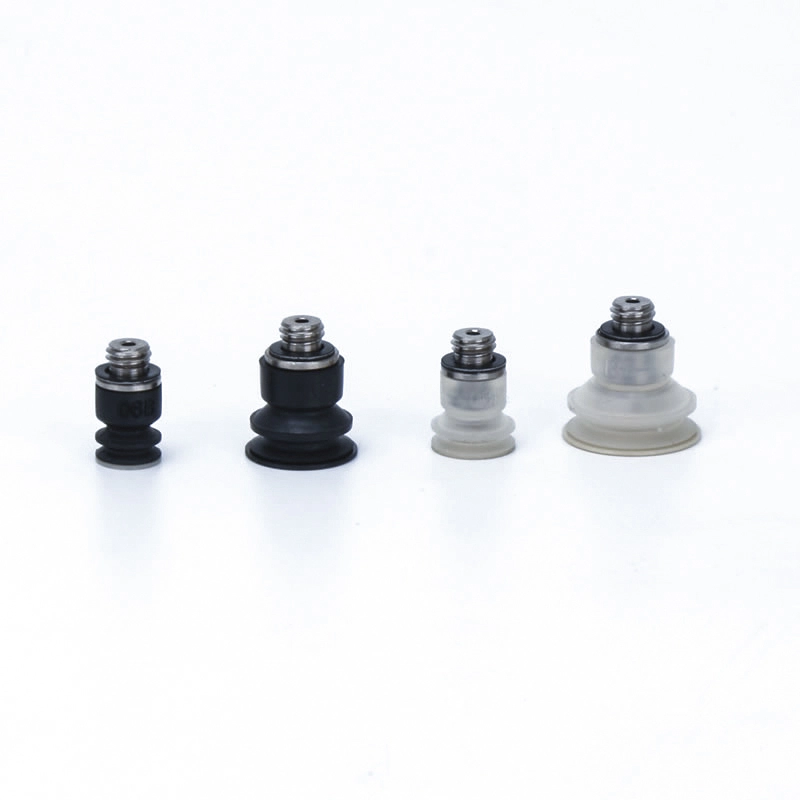

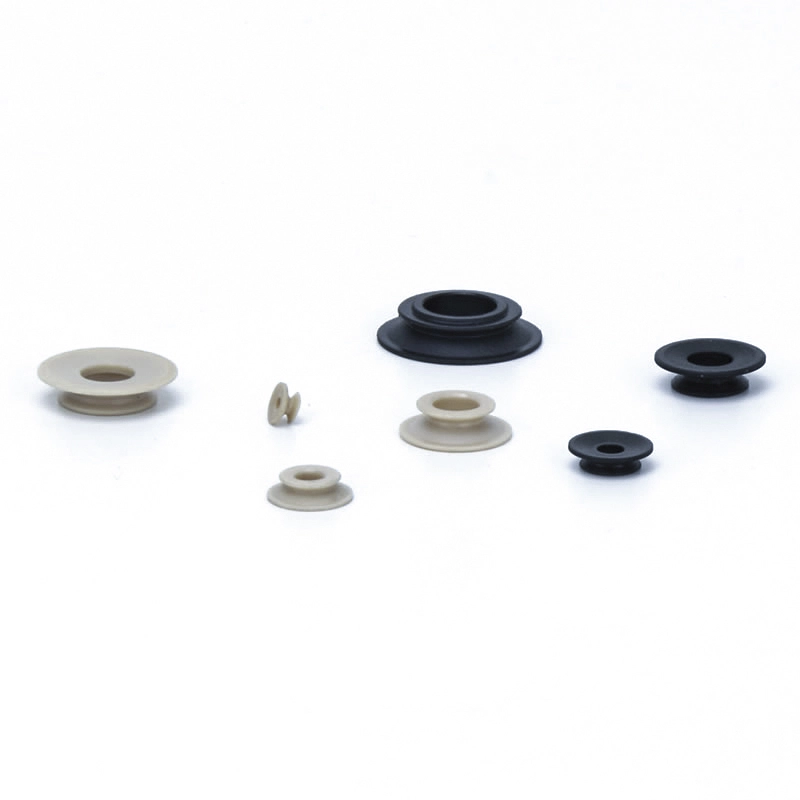

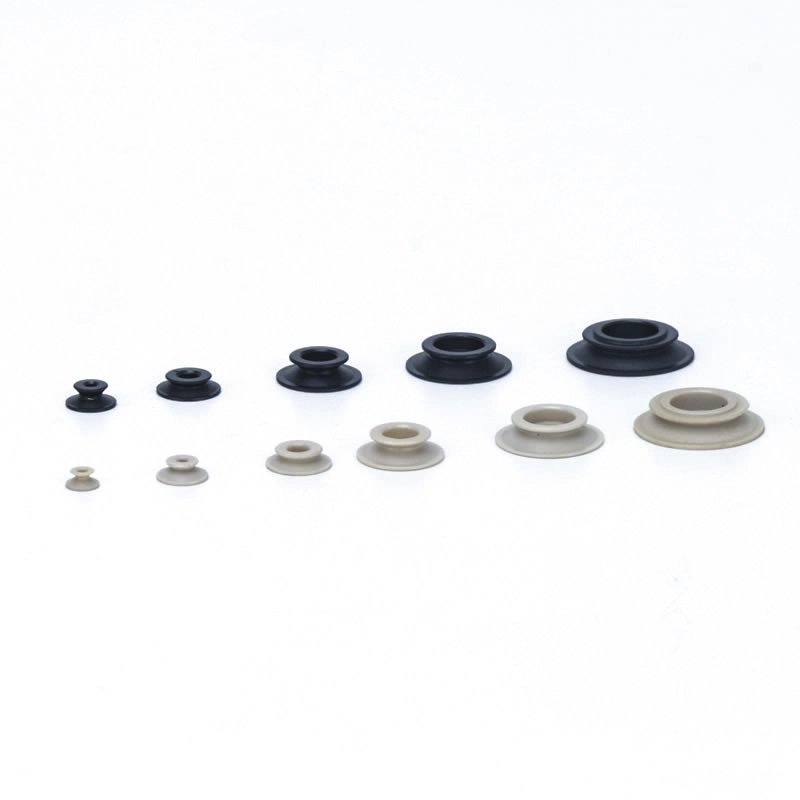

Cangkir Pengisap Vakum Tanpa Tanda ZP3 dari Commaelec adalah mangkuk penghisap ringkas (φ4–16mm) dengan penyangga teleskopik internal untuk meminimalkan debu. Ideal untuk panel fotovoltaik, wafer semikonduktor, lensa optik, panel OLED/LCD, dan komponen medis, panel ini menawarkan opsi khusus, pemasangan fleksibel, bahan antistatis, dan aksesori baja tahan karat.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk
Cangkir Pengisap Vakum Tanpa Tanda ZP3
Bantalan Lampiran Resin Bebas Tanda Seri ZP3
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Cangkir Pengisap Vakum Tanpa Tanda ZP3 adalah cangkir pengisap mini yang dirancang secara presisi buatan Tiongkok, dirancang untuk menangani permukaan halus tanpa menimbulkan goresan atau bekas. Dibuat dengan silikon berkualitas tinggi dan attachment PEEK opsional, produk ini memberikan daya rekat yang andal, pembentukan debu minimal, dan kinerja vakum yang stabil. Cangkir hisap ini ideal untuk otomatisasi di industri sensitif seperti elektronik, fotovoltaik, dan peralatan medis.
Aplikasi
Panel Fotovoltaik:Transportasi dan pemasangan yang aman tanpa merusak permukaan kaca.
Wafer Semikonduktor (Silikon):Penanganan yang tepat untuk wafer rapuh selama pembuatan.
Lensa Optik (Kaca/Resin):Pegangan yang aman untuk perakitan lensa tanpa kerusakan permukaan.
Layar Elektronik (Panel OLED/LCD):Transfer dan penempatan tanpa goresan.
Komponen Alat Kesehatan:Menangani aksesori instrumen bedah atau bagian halus dengan aman.
Fitur Utama
Desain bebas tanda:Mencegah goresan atau kerusakan permukaan selama penanganan.
Ukuran Kompak:Tersedia dalam diameter mini (4–16mm), cocok untuk ruangan sempit.
Bahan Berkualitas Tinggi:Cangkir vakum tanpa tanda tersedia dalam pilihan silikon dan MENGINTIP, menawarkan ketahanan kimia dan panas yang sangat baik.
Minimal Debu:Penyangga teleskopik internal mengurangi pembentukan debu di lingkungan sensitif.
Instalasi Fleksibel:Orientasi saluran masuk vakum vertikal atau lateral; dapat mencakup adaptor atau braket baja tahan karat.
Opsi yang Dapat Disesuaikan:Solusi yang disesuaikan untuk kebutuhan industri tertentu.
Pertanyaan Umum
Q1: Industri apa yang paling diuntungkan dari cangkir hisap ini?
A: Elektronik, fotovoltaik, optik, semikonduktor, dan manufaktur medis presisi.
Q2: Dapatkah saya menyesuaikan ukuran atau bahan cangkir hisap?
A: Ya, Cangkir Pengisap Vakum Tanpa Tanda ZP3 tersedia dalam berbagai diameter, bahan silikon atau MENGINTIP, dan aksesori antistatis atau baja tahan karat opsional.
Q3: Bagaimana cangkir ini mengurangi kerusakan permukaan?
J: Bahan yang lembut dan berelastisitas tinggi serta kontrol tekanan vakum yang presisi memastikan tidak ada goresan atau bekas yang terjadi selama pengangkatan dan penempatan.
Cara Memesan
- Tidak ada tanda adsorpsi (konstituen karet) yang tertinggal pada benda kerja.
>Hindari kontak langsung antara benda kerja dan karet dengan memasang alat PEEK pada bantalan bellow untuk mencegah perpindahan komponen karet. - Ideal untuk bantalan bellow seri ZP3 (ø4 hingga ø16)
| ②Diameter bantalan (mm) | |
| Simbol | Bantalan yang dapat digunakan |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③Bahan lampiran | |
| P | MENGINTIP |
| dokter umum | MENGINTIP Konduktif |
| M | POM |
| GM | POM Konduktif |
- Saat memesan dengan pad, tuliskan “*”, di bawah nomor bagian pad seperti yang ditunjukkan di bawah ini. Perhatikan bahwa pad tidak dikirimkan dengan lampiran yang sudah dirakit.
- Jika perlengkapannya terbuat dari PEEK konduktif, gunakan bahan konduktif untuk bantalannya.
- Bersihkan produk sebelum menggunakan lampiran.
- Produk ini tidak dibersihkan setelah pemesinan. Jika produk digunakan dalam kondisi pengiriman, material sisa mungkin tertinggal pada benda kerja. Bersihkan sebelum digunakan.
- Jika terjadi kontak dengan bahan keras, jangan gunakan produk ini.
Dimensi (mm)
Simbol hijau adalah model yang disesuaikan.
K
Lampiran Resin
| Model | øA | øB | øC | D | P | Adaptor bantalan TIDAK. |
||||||
|
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
|||||||
| ZP3 | 04 | K |
P dokter umum M GM |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F GN GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Jika perlengkapannya terbuat dari PEEK konduktif, gunakan bahan konduktif untuk bantalannya.
Model untuk referensi: ZP3-08KGP Bantalan adaptor untuk referensi: ZP3-08BGN / ZP3-08BGS
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
| Jenis bantalan | Diameter bantalan (mm) | Aplikasi | Permukaan dan bentuk benda kerja yang khas | |||||||
| Datar | Melambai | Miring | Ketinggian berbeda | Cembung | Berminyak | |||||
|
|
|
|
|
|
|||||
| Iklan P kompak | Datar (U) |
|
ø1.5~ø3.5 | Untuk adsorpsi benda kerja dengan permukaan datar dan tidak cacat | ⚪ | X | X | X | X | X |
| Datar dengan alur (UM) |
|
ø4~ø16 | Untuk benda kerja yang kemungkinan mengalami deformasi | ⚪ | X | X | X | X | △ | |
| Bellow (B) |
|
ø4~ø16 | Untuk adsorpsi benda kerja dengan permukaan miring | ⚪ | △ | ⚪ | X | △ | X | |
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
