Cangkir Hisap Vakum Pemasangan Langsung Gesekan Rendah ZP3
Commaelec adalah produsen dan pemasok profesional yang mengkhususkan diri dalam Cangkir Hisap Vakum Pemasangan Langsung Gesekan Rendah ZP3 dari cangkir hisap vakum pemasangan langsung dengan gesekan rendah. Dengan diameter mulai dari 4 mm hingga 16 mm, unit kompak ini dirancang khusus untuk industri elektronik. Dilengkapi batang penyangga teleskopik internal yang menghasilkan debu minimal, alat ini sangat cocok untuk digunakan dalam aplikasi elektronik presisi, medis, dan farmasi.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk
Cangkir Hisap Vakum Pemasangan Langsung Gesekan Rendah ZP3

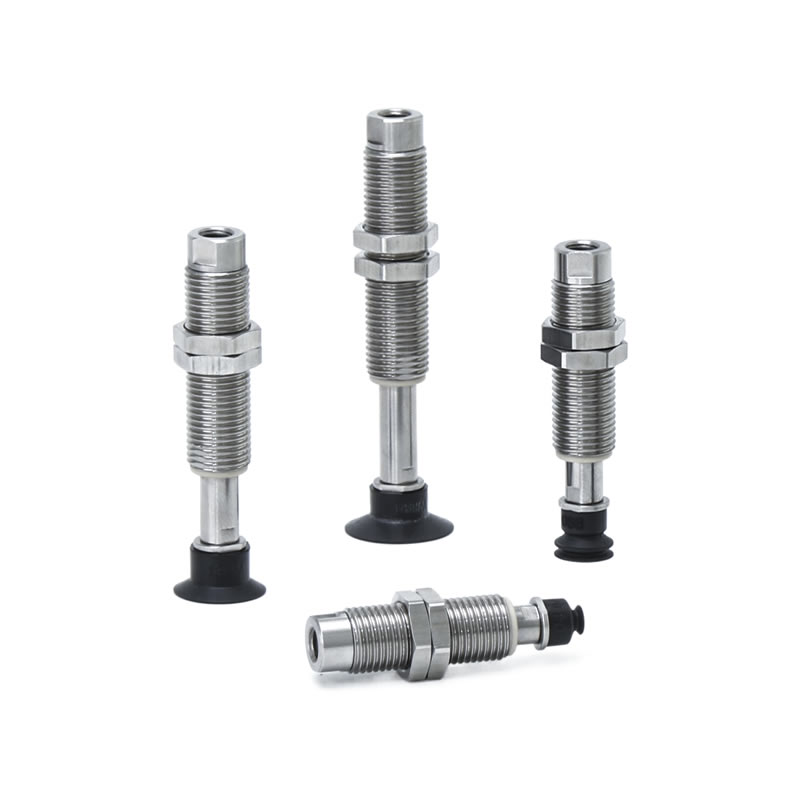

Seri ZP3-T Dengan Bantalan Vakum Kompak Penyangga Gesekan Rendah
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Cangkir Hisap Vakum Pemasangan Langsung Gesekan Rendah ZP3 adalah cangkir hisap kompak yang dirancang secara presisi untuk industri elektronik, medis, dan farmasi. Dengan diameter mulai dari 4mm hingga 16mm, cangkir vakum ini dilengkapi dengan batang penyangga teleskopik internal yang meminimalkan pembentukan debu, memastikan penanganan komponen halus yang aman dan bersih.
Apa itu Cangkir Pengisap Vakum Pemasangan Langsung Gesekan Rendah ZP3?
Bantalan vakum khusus dengan kemampuan pemasangan langsung untuk sistem otomatis.
Menggabungkan penyangga teleskopik dengan gesekan rendah, mengurangi keausan dan kontaminasi selama siklus berulang.
Kompatibel dengan arah saluran masuk vakum vertikal dan lateral, memungkinkan pemasangan fleksibel di jalur produksi yang ketat.
Tersedia dalam bahan karet, silikon, dan antistatis berkualitas tinggi, dengan adaptor opsional dan aksesori baja tahan karat untuk aplikasi baterai litium.
Aplikasi
Penanganan elektronik yang presisi, seperti papan sirkuit dan microchip.
Majelis medis dan farmasi, yang mengutamakan kebersihan dan tingkat kontaminasi yang rendah.
Integrasi ke dalam sistem pengambilan dan tempat robotik dan jalur perakitan otomatis.
Penanganan komponen perangkat keras kecil dan baterai litium yang memerlukan sedikit debu.
Keuntungan
Desain ringkas dan gesekan rendah meminimalkan keausan, debu, dan perawatan.
Kemampuan beradaptasi yang tinggi, mendukung berbagai orientasi saluran masuk vakum dan konfigurasi buffer.
Cangkir Pengisap Vakum Pemasangan Langsung Gesekan Rendah ZP3 dibuat dari bahan tahan lama—seperti silikon dan karet—untuk memastikan pengisapan yang stabil dan tahan lama, sehingga memberikan masa pakai yang lebih lama.
Opsi fleksibel dengan adaptor, braket penyangga, dan aksesori baja tahan karat untuk kebutuhan industri khusus.
Produksi buatan Tiongkok yang hemat biaya dengan teknologi matang dan rantai pasokan yang stabil memastikan pengiriman tepat waktu dan kinerja berkualitas tinggi.
Mengapa Memilih Commaelec?
Produsen dan pemasok yang andal dengan produksi internal dan stok yang banyak.
Portofolio produk yang beragam termasuk berbagai spesifikasi, bentuk, dan pilihan material.
Teknologi matang memastikan daya rekat yang kuat, stabilitas, dan penanganan material yang aman.
Layanan berorientasi pelanggan dengan respons cepat, penyesuaian, dan dukungan teknis untuk integrasi tanpa batas.
Cara Memesan
- Partikel berkurang di bawah 1/10 (Dibandingkan dengan produk sebelumnya).
- Paduan tembaga tidak digunakan.
- Dengan gesekan rendah, kebisingan rendah! Tingkat kebisingan 45dB.
- Gerakan Halus Atas & Bawah sesuai dengan struktur anti eksentrik.
- Masalah poros macet sesuai tegangan tabung terpecahkan!
| ①Arah masuk vakum | |
| T | Vertikal |
| ②Diameter bantalan (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Jenis bantalan | |
| UM | Datar dengan alur |
| B | Puputan |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol hijau adalah model yang disesuaikan.
| ⑤Spesifikasi penyangga | |
| D | Berputar (Gesekan rendah) |
| ⑥Langkah penyangga (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Saluran masuk vakum | |
| B5 | M5x0,8 |
Dimensi (mm)
Simbol hijau adalah model yang disesuaikan.

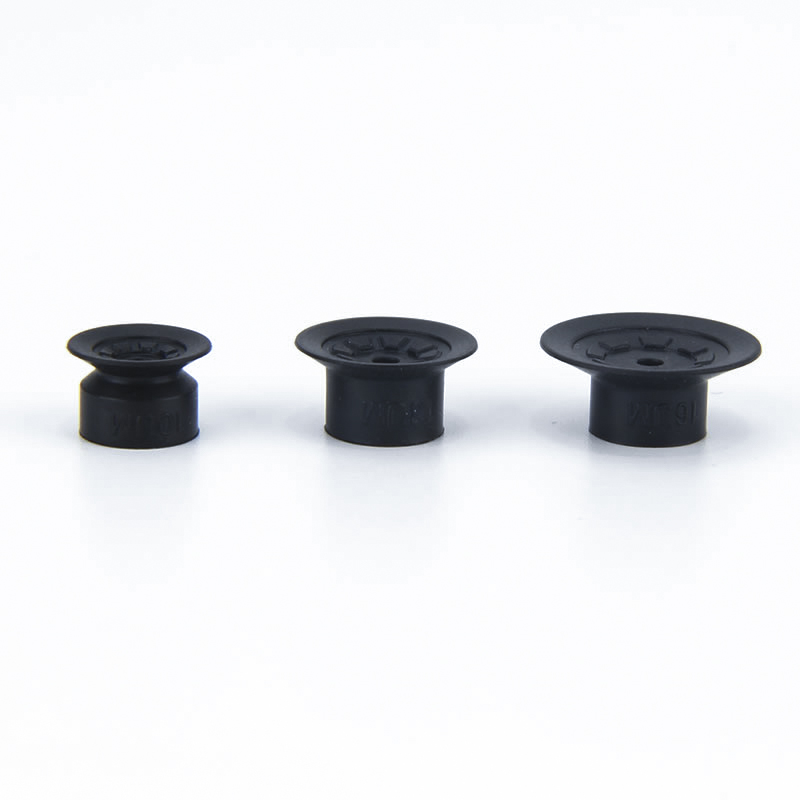

UM
Datar dengan alur
| Model | A | B | C | D | Penyangga | |||||||
|
① Kekosongan masuk arah |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑤ Penyangga spesifikasi. |
⑥ Penyangga stroke |
⑧ Kekosongan masuk |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Model untuk referensi: ZP3-T16UMND15-B5
B
Puputan
| Model | A | B | C | D | Penyangga | |||||||
|
① Kekosongan masuk arah |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑤ Penyangga spesifikasi. |
⑥ Penyangga stroke |
⑧ Kekosongan masuk |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Model untuk referensi: ZP3-T08BND6-B5
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
| Jenis bantalan | Diameter bantalan (mm) | Aplikasi | Permukaan dan bentuk benda kerja yang khas | |||||||
| Datar | Melambai | Miring | Ketinggian berbeda | Cembung | Berminyak | |||||
|
|
|
|
|
|
|||||
| Iklan P kompak | Datar (U) |
|
ø1.5~ø3.5 | Untuk adsorpsi benda kerja dengan permukaan datar dan tidak cacat | ⚪ | X | X | X | X | X |
| Datar dengan alur (UM) |
|
ø4~ø16 | Untuk benda kerja yang kemungkinan mengalami deformasi | ⚪ | X | X | X | X | △ | |
| Bellow (B) |
|
ø4~ø16 | Untuk adsorpsi benda kerja dengan permukaan miring | ⚪ | △ | ⚪ | X | △ | X | |
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
