Penyedotan vakum adalah solusi inti untuk "pegangan fleksibel" dalam otomasi industri dengan empat keunggulan inti: genggaman tidak merusak, kemampuan beradaptasi terhadap benda kerja multi-material/tidak beraturan, perlindungan bersih dan lingkungan, serta pengoperasian yang fleksibel. Hal ini dapat disesuaikan dengan karakteristik industri benda kerja yang berbeda (tipis/tebal, presisi/kasar, sanitasi/standar).

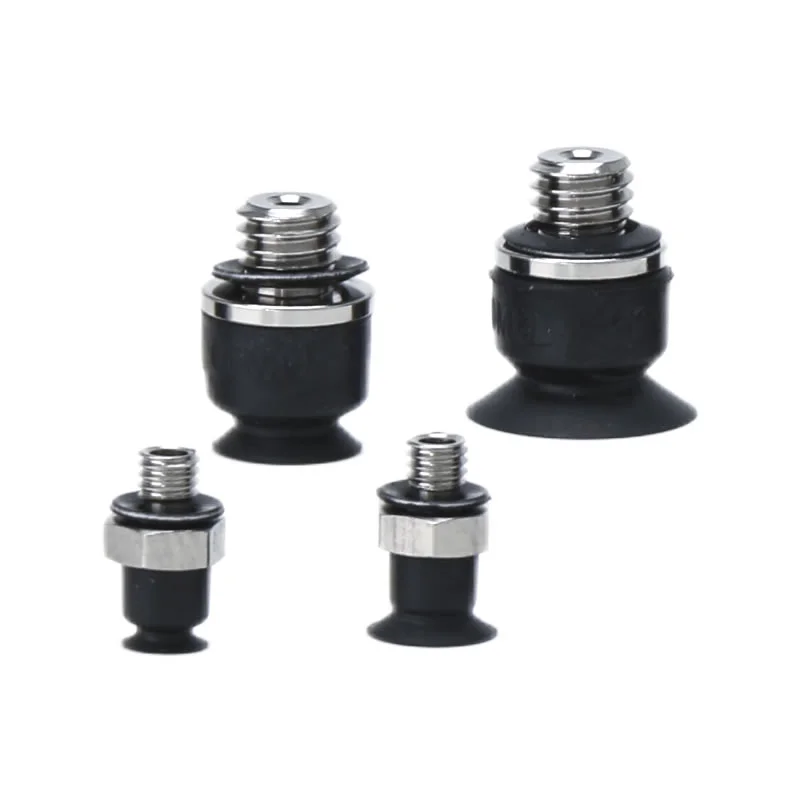

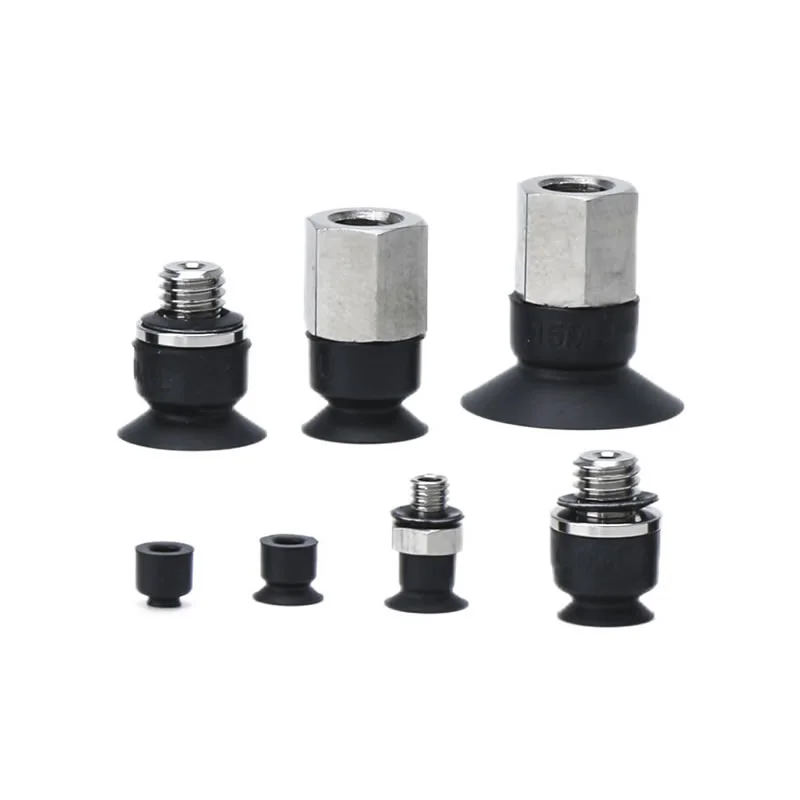

Cangkir Pengisap Vakum Tipe Pendek ZP2-MU
Sebagai produsen China terkemuka, pabrik kami menawarkan Cangkir Pengisap Vakum Tipe Pendek Khusus ZP2-MU (ø2-15mm). Menampilkan profil rendah untuk ruang sempit dan silikon anti-statis. Memanfaatkan bahan silikon impor, NBR, dan antistatis, dipadukan dengan komponen yang seluruhnya terbuat dari baja tahan karat, produk ini cocok digunakan pada industri baterai litium dan semikonduktor.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk
Cangkir Pengisap Vakum Tipe Pendek ZP2-EU

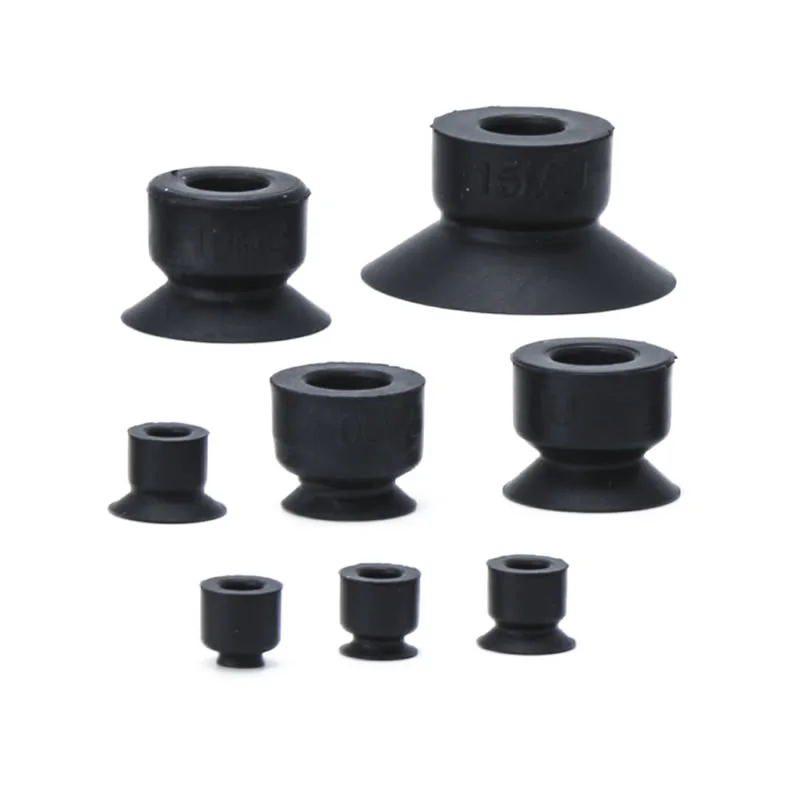

Unit Bantalan Vakum Tipe Pendek Seri ZP2
Seri ZP2-T Dengan Bantalan Vakum Tipe Pendek Adaptor
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Cangkir Pengisap Vakum tipe pendek ZP2-MU dirancang dengan struktur kompak dan memberikan adsorpsi yang stabil dan andal.
Fitur Produk:
Cangkir hisap berprofil rendah ini ideal untuk pemasangan dengan ruang terbatas. Permukaan kontaknya yang datar memastikan pemasangan yang dekat dengan benda kerja, menghasilkan pengisapan yang konsisten sekaligus meminimalkan deformasi—sehingga sangat cocok untuk tugas penanganan yang presisi. Model tertentu menawarkan sifat antistatis, memenuhi persyaratan lingkungan sensitif seperti manufaktur elektronik.
Spesifikasi:
Tersedia dalam berbagai diameter kecil, termasuk φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, dan φ15, cocok untuk menangani komponen kecil dan ringan.
Bahan:
Pilihannya mencakup NBR (karet nitril), silikon impor, dan silikon antistatis, memungkinkan pemilihan fleksibel berdasarkan suhu, ketahanan aus, dan kebutuhan perlindungan elektrostatis.
Opsi Koneksi:
Vacuum Suction Cups Tipe Pendek ZP2-MU mendukung berbagai konfigurasi pemasangan, termasuk ulir eksternal (A3) dan ulir internal (B5), memastikan integrasi yang mudah ke dalam berbagai sistem peralatan.
Pertanyaan Umum
Apa tipe "MU" di ZP2?
Tipe "MU" mengacu pada desain mini, ultra-kompak (mikro) dalam seri ZP2.
Diameter sangat kecil (φ2–φ15) untuk penanganan yang presisi
Struktur profil rendah untuk ruang pemasangan yang sempit
Dioptimalkan untuk benda kerja ringan dan berukuran kecil
Commaelec memproduksi Vacuum Suction Cup tipe Pendek ZP2-MU dengan akurasi dimensi yang stabil, memastikan kinerja yang konsisten dalam sistem presisi tinggi.
Apa manfaat utama ZP2-MU?
Ukuran ringkas: ideal untuk tata letak padat dan ruang terbatas
Adsorpsi yang stabil: desain datar memastikan penyegelan yang andal pada bagian-bagian kecil
Penanganan presisi: meminimalkan deformasi selama pengambilan dan penempatan
Fleksibilitas material: Tersedia pilihan NBR, silikon, dan anti-statis
Konsistensi tinggi: Produksi terkontrol Commaelec memastikan kualitas seragam dalam penggunaan massal
Apa saja aplikasinya?
Industri elektronik: chip, komponen kecil, penanganan PCB (tersedia opsi anti-statis)
Jalur perakitan presisi: bagian plastik atau logam kecil
Otomatisasi pengemasan: barang ringan dan siklus operasi cepat
Penanganan komponen mikro: yang mengutamakan ruang dan akurasi

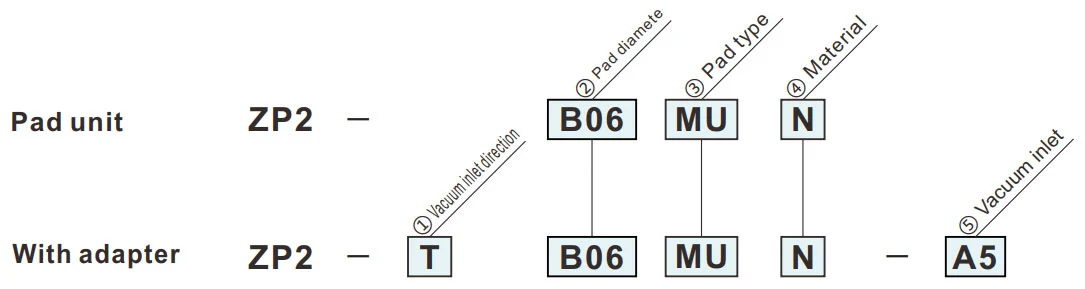

Cara Memesan
- Menghemat ruang dalam arah ketinggian.
| ①Arah masuk vakum | |
| T | Vertikal |
| ③Jenis bantalan | |
| MU | Tipe datar |
|
⑤ Saluran masuk vakum
② Diameter bantalan (mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3.5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0.5 (Pria) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0.8 (Pria) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0.8 (Wanita) | — | — | — | — | ● | ● | ● | ● |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol hijau adalah model yang disesuaikan.
Dimensi (mm)
Simbol hijau adalah model yang disesuaikan.
MU
Tipe datar
| Model | øA | øB | øC | D | HAI | dari | øG | H | Y | |||
|
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan materi |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Model untuk referensi: ZP2-B035MUN

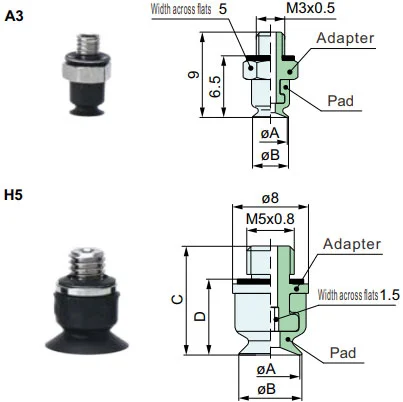

Dimensi Pemasangan Adaptor
Bantalan yang berlaku: B02MU/B035MU/B04MU/B05MU
Bantalan yang berlaku: B06MU/B08MU/B10MU/B15MU
ZP2-T
Vertikal
A3,H5
| Model | øA | øB | C | D | Adaptor | |||||
|
① Kekosongan masuk arah |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑤ Kekosongan masuk |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Model untuk referensi: ZP2-TB10MUGS-H5
ZP2-T
Vertikal

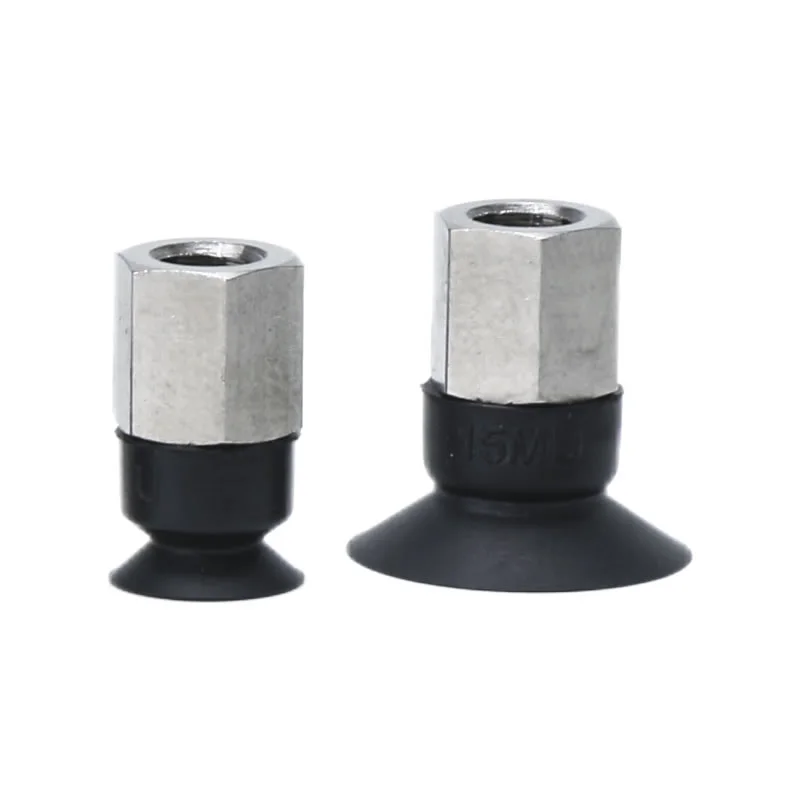

B5
| Model | øA | øB | C | D | Adaptor | |||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑤ Kekosongan masuk |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Model untuk referensi: ZP2-TB10MUGS-B5
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
