Penyedotan vakum adalah solusi inti untuk "pegangan fleksibel" dalam otomasi industri dengan empat keunggulan inti: genggaman tidak merusak, kemampuan beradaptasi terhadap benda kerja multi-material/tidak beraturan, perlindungan bersih dan lingkungan, serta pengoperasian yang fleksibel. Hal ini dapat disesuaikan dengan karakteristik industri benda kerja yang berbeda (tipis/tebal, presisi/kasar, sanitasi/standar).

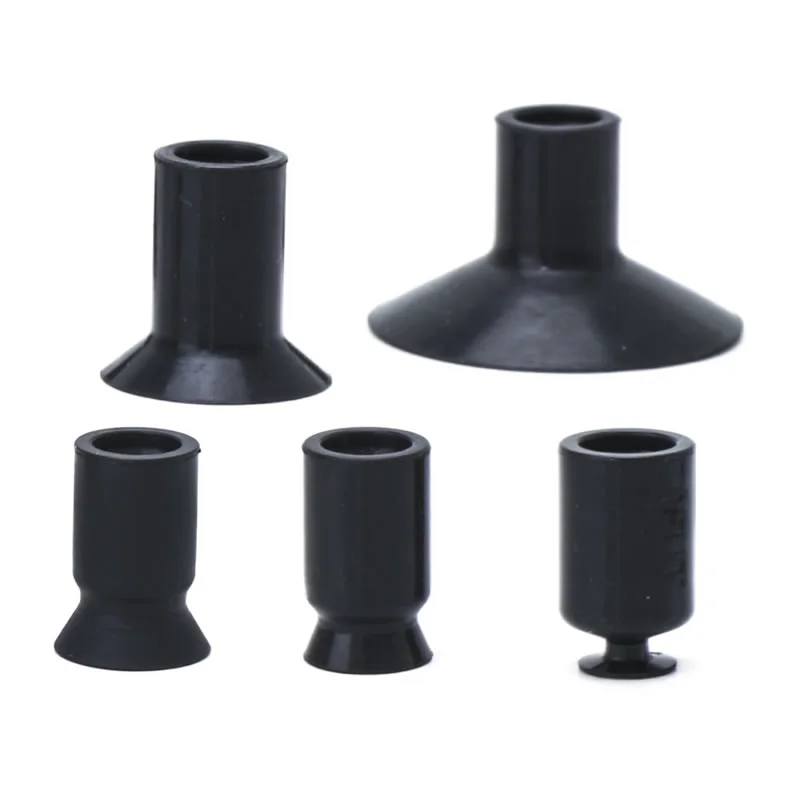

Cangkir Pengisap Vakum Kompak ZP2
Sebagai produsen Tiongkok profesional, pabrik kami menawarkan Cangkir Pengisap Vakum Kompak Khusus ZP2 (ø6-8) dengan penguat tulang rusuk untuk menahan beban tinggi dan ketahanan terhadap deformasi. Kami juga menyediakan seri UT tipis ZP2 (ø5-20) dengan rok ramping untuk penanganan bahan rapuh tanpa kusut. Kami menyediakan opsi anti-statis dan baja tahan karat untuk saluran elektronik dan baterai litium.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk
Cangkir Pengisap Vakum Kompak ZP2
Unit Bantalan Vakum Kompak Seri ZP2

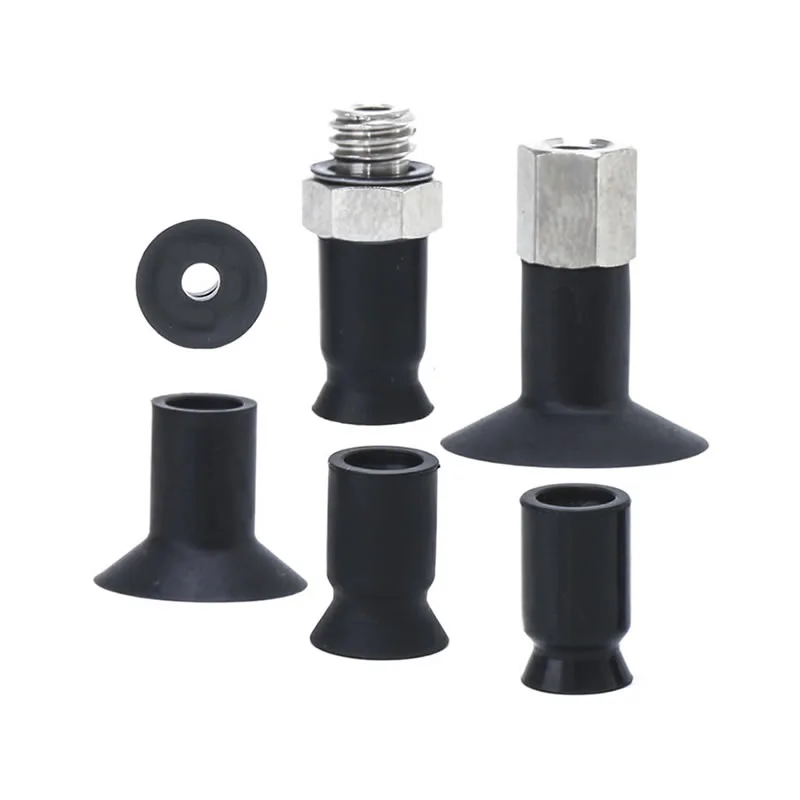

Seri ZP2-T Dengan Bantalan Vakum Kompak Adaptor
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Sebagai produsen Tiongkok terkemuka, pabrik kami menawarkan solusi Compact Vacuum Suction Cups ZP2 khusus yang dirancang untuk industri presisi, dengan keunggulan inti berikut:
Kinerja Tinggi, Biaya Rendah:Dengan memanfaatkan rantai pasokan domestik yang matang, kami secara efektif mengendalikan biaya sekaligus memastikan kinerja pengisapan yang luar biasa, sehingga mengurangi biaya pengadaan untuk klien kami.
Desain Beban Tinggi Seri ZP2:Compact Vacuum Suction Cups kami ZP2 (ø6–8) memiliki struktur unik yang diperkuat tulang rusuk. Bahkan pada dimensi yang sangat kecil, bahan ini memberikan ketahanan luar biasa terhadap deformasi dan stabilitas beban, menjadikannya pilihan utama untuk menangani lembaran logam tipis dan komponen plastik presisi.
Seri UT Profil Tipis ZP2:Didesain khusus untuk benda kerja fleksibel (ø5–20), seri ini dilengkapi struktur rok ultra-tipis. Desain low-profile ini secara efektif mencegah material rapuh—seperti film tipis dan lembaran vinil—tidak kusut atau berubah bentuk selama proses penyedotan.
Pasokan Stabil:Didukung oleh proses manufaktur yang matang, kami menggunakan bahan berkualitas tinggi (seperti silikon) bersama dengan teknologi retensi vakum canggih untuk memastikan pengoperasian cengkeraman yang aman dan stabil; lebih jauh lagi, inventaris kami yang besar memungkinkan pengiriman cepat untuk memenuhi permintaan pelanggan.
Pertanyaan Umum
Apa saja jenis bantalan ZP2 yang berbeda?
Compact Vacuum Suction Cups ZP2 menawarkan beberapa struktur bantalan agar sesuai dengan kondisi kerja sebenarnya:
Tipe datar: untuk permukaan halus dan kaku dengan penyegelan stabil
Rata dengan rusuk: meningkatkan penyegelan vakum pada permukaan yang sedikit kasar
Tipe bellow: mengkompensasi perbedaan ketinggian dan memberikan bantalan
Commaelec menyediakan berbagai konfigurasi untuk memastikan kesesuaian dan kinerja yang lebih baik dalam sistem otomasi.
Berapa kisaran ukuran yang tersedia?
Ukuran standar meliputi: φ40, φ50, φ63, φ80, φ100, φ125
Diameter lebih kecil: cocok untuk komponen presisi atau ringan
Diameter lebih besar: daya hisap lebih kuat untuk benda kerja berat atau besar
Pabrik Commaelec mempertahankan stok yang stabil dan mendukung ukuran yang disesuaikan untuk kebutuhan berbasis proyek.
Bagaimana cangkir ZP2 dibandingkan dengan ZP3 atau ZP?
Seri ZP2: desain seimbang dengan kekakuan lebih tinggi dan kemampuan beradaptasi sambungan bola, cocok untuk penggunaan umum hingga tugas berat
Seri ZP3: biasanya dioptimalkan untuk penanganan yang lebih ringan, lebih cepat, dan pengaturan yang lebih ringkas
Seri ZP (standar): aplikasi dasar dengan struktur yang lebih sederhana
Dibandingkan dengan yang lain, Compact Vacuum Suction Cups ZP2 memberikan stabilitas yang lebih baik pada permukaan yang tidak rata dengan tetap menjaga fleksibilitas dalam pemasangan dan pemilihan material.
Apakah cocok untuk bagian yang halus?
Ya, dengan konfigurasi yang tepat:
Gunakan bahan lembut seperti silikon untuk kontak lembut
Pilih tipe bellow atau bantalan untuk mengurangi kekuatan benturan
Dudukan penyangga opsional membantu melindungi permukaan yang rapuh seperti kaca atau bagian yang dilapisi
Cara Memesan
- 8 jenis ø6 hingga ø20 ditambahkan.
- C: Untuk benda kerja yang mudah berubah bentuk. Benda kerja dapat dilepas dengan mudah berkat rusuknya.
- UT: Untuk adsorpsi benda kerja lunak seperti lembaran tipis atau vinil. Kerutan atau deformasi selama adsorpsi berkurang.
- Berlaku untuk adaptor seri ZP.
|
③ Jenis bantalan
② Diameter bantalan (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Tipe Datar dengan Tulang Rusuk | — | — | ● | ● | ● | — | — | — | — |
| UT | Tipe Datar Tipis | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol hijau adalah model yang disesuaikan.
| Dimensi Pemasangan Adaptor | |
| Jika adaptor akan dibuat oleh pelanggan, rancang adaptor dengan dimensi yang ditunjukkan di sebelah kanan. |
|
Dimensi (mm)
Simbol hijau adalah model yang disesuaikan.
HT
Flat Tipis Dengan Tipe Rib
| Model | øA | øB | |||
|
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Model untuk referensi: ZP2-B06CGN
HT
Flat Tipis Dengan Tipe Rib
| Model | øA | øB | øC | Y | |||
|
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Model untuk referensi: ZP2-05UTN
Spesifikasi
| Cincin kunci/Jenis bantalan | Diameter/dimensi bantalan | Aplikasi | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Tanpa Cincin Kunci | Tipe Datar (kamu) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Untuk benda kerja dengan permukaan datar dan tidak mengalami deformasi |
| Tipe Oval (kamu) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Untuk benda kerja dengan keterbatasan pada permukaan adsorpsi | |
| Tipe Datar Tipis (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Untuk benda kerja lunak seperti lembaran tipis atau vinil. Kerutan atau deformasi selama adsorpsi dapat dikurangi. | |
| Tipe Datar Tipis dengan tulang rusuk (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Untuk benda kerja lunak seperti lembaran tipis atau vinil. Benda kerja dapat dilepas dengan mudah berkat rusuknya | |
| Tipe Bellow (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Untuk digunakan dimana tidak ada ruang untuk penyangga atau untuk benda kerja dengan permukaan miring | |
| Dengan Cincin Kunci | Tipe Datar (kamu) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Untuk benda kerja dengan permukaan datar dan tidak mengalami deformasi |
| Tipe Datar dengan tulang rusuk (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Untuk benda kerja yang mudah mengalami deformasi. Benda kerja dapat dilepas dengan mudah berkat rusuknya | |
| Tipe Bellow (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Untuk digunakan dimana tidak ada ruang untuk penyangga atau untuk benda kerja dengan permukaan miring | |
| Tipe Dalam (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Untuk benda kerja dengan permukaan melengkung atau untuk benda kerja berbentuk bola | |
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
