Penyedotan vakum adalah solusi inti untuk "pegangan fleksibel" dalam otomasi industri dengan empat keunggulan inti: genggaman tidak merusak, kemampuan beradaptasi terhadap benda kerja multi-material/tidak beraturan, perlindungan bersih dan lingkungan, serta pengoperasian yang fleksibel. Hal ini dapat disesuaikan dengan karakteristik industri benda kerja yang berbeda (tipis/tebal, presisi/kasar, sanitasi/standar).
Cangkir Pengisap Vakum Kubus ZP2
Commaelec adalah pabrik terkemuka yang menawarkan Cube Vacuum Suction Cups ZP2 berkualitas tinggi. Pemasangan fleksibel, berbagai ukuran, Cangkir hisap dapat dilengkapi dengan adaptor atau braket penyangga, Arah saluran masuk vakum fleksibel, termasuk arah vertikal dan lateral. Ada juga aksesori baja tahan karat yang cocok untuk industri baterai litium.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk

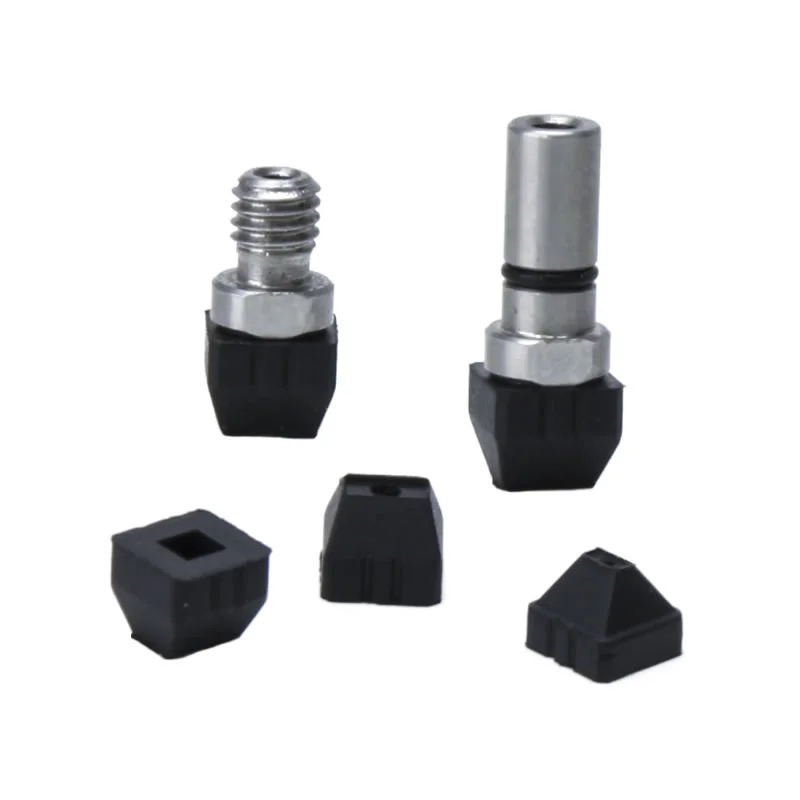

Cangkir Pengisap Vakum Kubus ZP2
Unit Bantalan Vakum Kubus Seri ZP2
Seri ZP2-T Dengan Bantalan Vakum Kubus Adaptor
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Cube Vacuum Suction Cups ZP2 adalah cangkir vakum berbentuk persegi ultra-kompak yang dirancang untuk benda kerja mikro dan persegi/persegi panjang. Dilengkapi dimensi ultra-kompak dan cengkeraman yang presisi, produk ini ideal untuk menangani komponen halus dalam lini produksi otomatis yang presisi. Sebagai komponen inti untuk mikroelektronika dan perangkat keras presisi, cangkir ini sangat ringan, sehingga secara efektif mengurangi beban pada efektor akhir robot. Mereka sangat cocok untuk penanganan benda kerja kecil berkecepatan tinggi dan frekuensi tinggi.
Skenario aplikasi umum:
1. Manufaktur elektronik, termasuk perakitan chip, resistor mikro/kondensor, dan penanganan komponen solder mikro PCB.
2. Perangkat keras presisi:pemuatan dan penanganan otomatis komponen ultra-kompak termasuk sekrup mikro, pelat pegas logam persegi, dan bantalan mini.
3. Perangkat Optik:Pengambilan dan Penempatan Lensa Mikro dan Slip Kaca Optik Persegi yang bebas debu, Bahan Silikon Dapat Menghindari Meninggalkan Jejak.
Aspek Utama dari Cangkir Hisap Vakum Kubus ZP2
Varietas Bantalan
Tipe datar:Ideal untuk permukaan yang halus dan kaku dengan daya isap yang stabil
Datar dengan tulang rusuk:Memberikan penyegelan ekstra pada permukaan yang sedikit bertekstur
Jenis bellow:Beradaptasi dengan permukaan yang tidak rata dan mengurangi benturan selama kontak
Berbagai jenis bantalan memungkinkan pemilihan fleksibel untuk berbagai kebutuhan otomasi industri
Bahan
NBR:Hemat biaya, tahan aus untuk penanganan umum
Silikon:Tahan suhu tinggi dan lembut pada permukaan halus
Poliuretan (PU):Tahan lama untuk operasi siklus tinggi
FKM/EPR:Tahan bahan kimia untuk lingkungan khusus
Opsi material khusus tersedia dari Commaelec untuk menyesuaikan dengan kebutuhan benda kerja tertentu
Pertanyaan Umum
Apa perbedaan antara ZP dan ZP2?
Seri ZP: Cangkir hisap standar untuk aplikasi umum dengan struktur lebih sederhana
Seri ZP2: Desain sambungan bola dengan kekakuan tinggi memungkinkan kemampuan beradaptasi yang lebih baik pada permukaan yang tidak rata atau miring
ZP2 memberikan stabilitas yang lebih kuat, penanganan beban yang lebih berat, dan pilihan material yang lebih banyak dibandingkan ZP
Apa saja jenis bantalan ZP2 yang umum?
Tipe datar, Datar dengan rusuk, dan tipe Bellow
Setiap jenis dioptimalkan untuk kondisi permukaan, ukuran benda kerja, dan persyaratan penanganan
Commaelec menyediakan berbagai ukuran dan konfigurasi untuk memastikan aplikasi yang tepat
Apakah cangkir ZP2 dilengkapi dengan adaptor?
Ya, Cube Vacuum Suction Cups ZP2 dapat digunakan dengan adaptor atau braket penyangga
Mendukung koneksi saluran masuk vakum vertikal dan lateral
Memfasilitasi integrasi yang fleksibel ke dalam sistem otomatis dan lengan robot

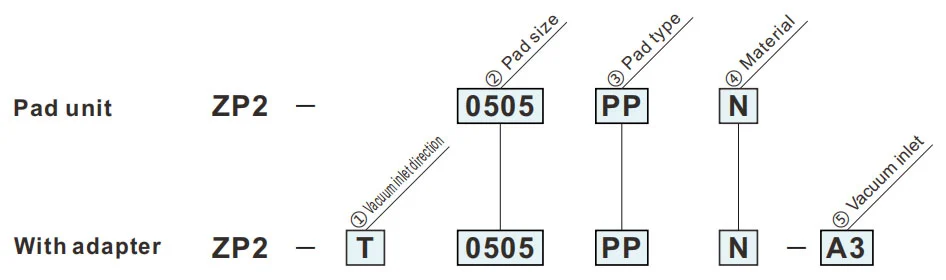

Cara Memesan

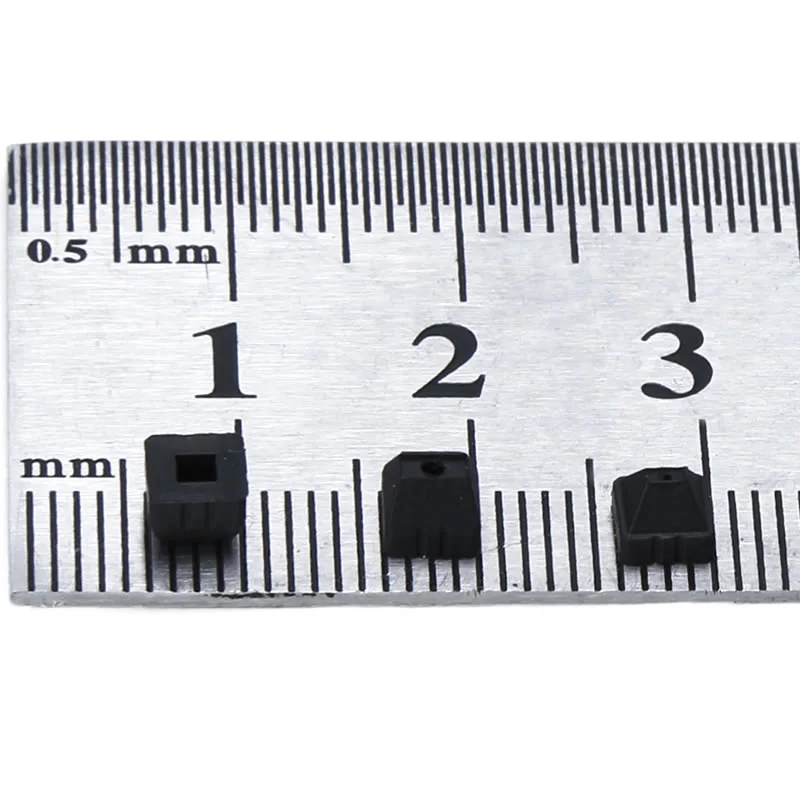

- Bantalan hisap super kecil berbentuk persegi.
- 5 jenis 0,5 x 0,5 hingga 2 x 2,8
- Untuk benda kerja kecil seperti chip semikonduktor.
| ①Arah masuk vakum | |
| T | Vertikal |
| ②Ukuran bantalan | |
| 0505 | 0,5x0,5mm |
| 0513 | 0,5x1,3mm |
| 0816 | 0,8x1,6mm |
| 1328 | 1,3x2,8mm |
| 2028 | 2.0x2.8mm |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol hijau adalah model yang disesuaikan.
| ⑤ Saluran masuk vakum | |
| 03 | ø3lurus |
| A3 | M3x0,5 (Pria) |
| ③Jenis bantalan | |
| hal | Tipe kubus |
Dimensi (mm)
Simbol hijau adalah model yang disesuaikan.
hal
Tipe kubus
Dimensi Pemasangan Adaptor
| Model | A | B | C | D | HAI | |||
|
② Bantalan Ukuran |
③ Bantalan jenis |
④ Bantalan Bahan |
||||||
| ZP2 | 0505 | hal |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Model untuk referensi: ZP2-0505PPN

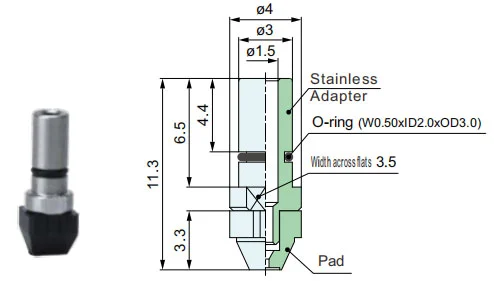

ZP2-T
Vertikal
03
| Model | Adaptor | |||||
|
① Kekosongan masuk arah |
② Bantalan Ukuran |
③ Bantalan jenis |
④ Bantalan Bahan |
⑤ Kekosongan masuk |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
hal |
N S U F GN GS |
03 | PPH-001 |
ZP2-T
Vertikal
A3
| Model | Adaptor | |||||
|
① Kekosongan masuk arah |
② Bantalan Ukuran |
③ Bantalan jenis |
④ Bantalan Bahan |
⑤ Kekosongan masuk |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
hal |
N S U F GN GS |
A3 | PPH-002 |
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
