Penyedotan vakum adalah solusi inti untuk "pegangan fleksibel" dalam otomasi industri dengan empat keunggulan inti: genggaman tidak merusak, kemampuan beradaptasi terhadap benda kerja multi-material/tidak beraturan, perlindungan bersih dan lingkungan, serta pengoperasian yang fleksibel. Hal ini dapat disesuaikan dengan karakteristik industri benda kerja yang berbeda (tipis/tebal, presisi/kasar, sanitasi/standar).

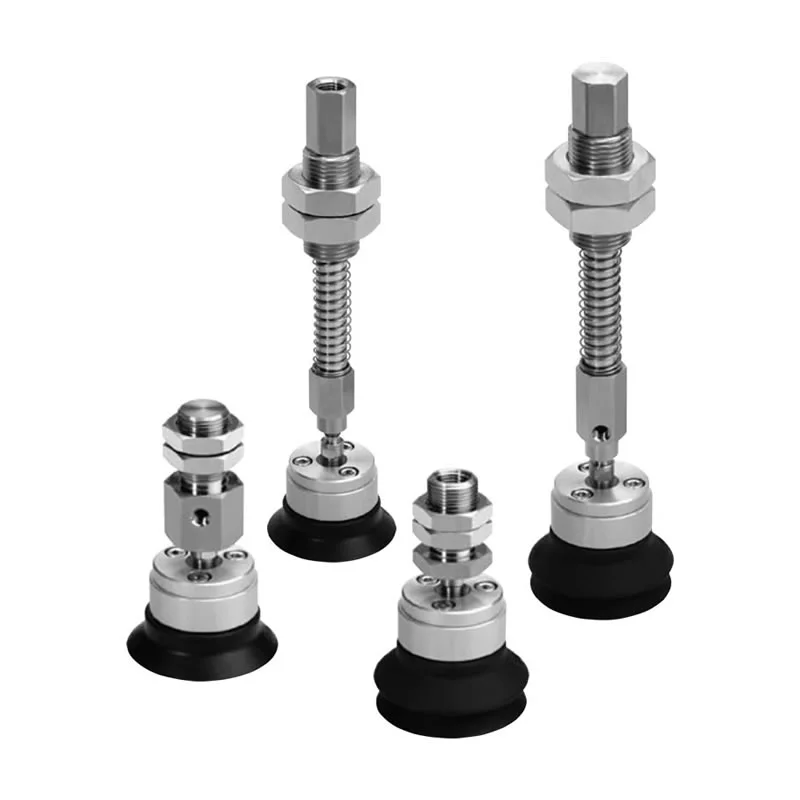

Cangkir Hisap Vakum Sambungan Bola Kekakuan Tinggi ZP2
Sebagai produsen profesional, kami berdedikasi untuk menyediakan Anda Cangkir Pengisap Vakum Sambungan Bola Kekakuan Tinggi ZP2 yang berkualitas tinggi. Produk kami mempunyai stabilitas yang luar biasa, sehingga sangat cocok untuk menangani benda kerja berat dan benda kerja yang permukaannya tidak rata. Desain sambungan bola yang unik secara otomatis beradaptasi dengan permukaan miring, sehingga meningkatkan keandalan pengisapan secara signifikan. Seri produk ini tersedia dalam berbagai ukuran dan bahan—termasuk NBR, silikon, PU, FKM, dan EPR—dan dapat disesuaikan untuk memenuhi kebutuhan aplikasi spesifik Anda. Selain itu, desain penyangga opsional tersedia untuk memberikan perlindungan permukaan menyeluruh pada benda kerja yang rapuh.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk

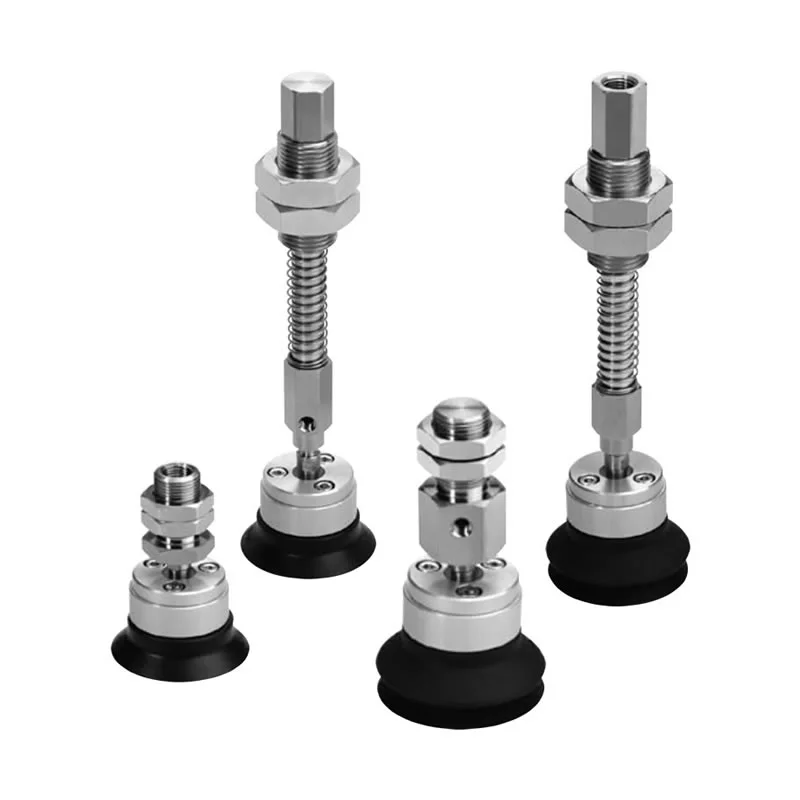

Cangkir Hisap Vakum Sambungan Bola Kekakuan Tinggi ZP2
Tipe Sambungan Bola Tugas Berat Seri ZP2-TF Dengan Bantalan Vakum Adaptor
Tipe Ball Joint Tugas Berat Seri ZP2-TF Dengan Bantalan Vakum Penyangga
Tipe Sambungan Bola Tugas Berat Seri ZP2-XF Dengan Bantalan Vakum Adaptor
Tipe Sambungan Bola Tugas Berat Seri ZP2-XF Dengan Bantalan Vakum Penyangga
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Sebagai produsen cangkir hisap vakum sambungan bola ZP2 dengan kekakuan tinggi dan hemat biaya, Commaelec menggunakan teknologi penyegelan vakum dan penahan tekanan yang canggih. Cangkir Pengisap Vakum Sambungan Bola Kekakuan Tinggi ZP2 adalah gripper vakum tugas berat yang dirancang untuk aplikasi penanganan otomasi industri. Ini dirancang khusus untuk menggenggam benda kerja yang berat, permukaannya tidak rata, atau posisinya miring. Dengan menggabungkan kerangka struktural berkekuatan tinggi dengan mekanisme sambungan bola, mangkuk pengisap ini memastikan gaya cengkeraman yang kuat sekaligus menyesuaikan sudutnya secara otomatis agar sesuai secara optimal dengan permukaan benda kerja, sehingga meningkatkan stabilitas pengisapan dan keselamatan operasional.
Fitur Utama
Struktur Kekakuan Tinggi:Cangkir Pengisap Vakum Sambungan Bola Kekakuan Tinggi ZP2 ideal untuk penanganan benda kerja tugas berat dan sangat tahan terhadap deformasi
Desain Putar Sambungan Bola:Beradaptasi dengan permukaan yang tidak rata atau miring.
Hisap Kuat:Memastikan operasi penanganan yang stabil dan andal.
Berbagai Ukuran dan Bahan:Mengakomodasi beragam kondisi pengoperasian.
Mekanisme Bantalan Opsional:Meminimalkan dampak kontak dan melindungi benda kerja.
Keuntungan
Kekakuan Tinggi & Tugas Berat
Struktur bertulang dirancang untuk menangani benda kerja berat tanpa deformasi
Mempertahankan kekuatan hisap yang stabil selama operasi industri berkelanjutan
Diproduksi oleh Commaelec dengan kontrol kualitas yang ketat untuk masa pakai yang lama
Desain Sambungan Bola / Putar
Memungkinkan penyesuaian sudut agar sesuai dengan permukaan yang tidak rata atau miring
Meningkatkan kinerja penyegelan dan mengurangi kebocoran udara
Meningkatkan stabilitas cengkeraman di lingkungan produksi nyata
Beragam Jenis Bantalan
Tersedia beberapa struktur bantalan untuk disesuaikan dengan kondisi benda kerja yang berbeda
Mendukung permukaan halus dan sedikit bertekstur
Pilihan fleksibel berdasarkan kebutuhan aplikasi
Rata dengan Tulang Rusuk
Cangkir Hisap Vakum Sambungan Bola Kekakuan Tinggi ZP2 cocok untuk permukaan datar dan halus, seperti lembaran logam dan kaca
Desain berusuk meningkatkan penyegelan dan mencegah tergelincir
Memberikan pengisapan yang konsisten dalam otomatisasi kecepatan tinggi
Puputan
Cocok untuk permukaan melengkung atau tidak rata
Menawarkan efek bantalan dan kompensasi ketinggian
Mengurangi kesalahan pemosisian selama tugas pengambilan dan penempatan
Beragam Bahan
NBR:Hemat biaya dan tahan aus untuk penggunaan umum
Silikon:Cocok untuk lingkungan bersuhu tinggi
PU:Daya tahan tinggi untuk pengoperasian yang sering
FKM:Ketahanan kimia yang sangat baik
Bahan khusus (misalnya antistatis) tersedia dari Commaelec
Diameter Besar
High Rigidity Ball Joint Vacuum Suction Cups ZP2 tersedia dalam berbagai diameter—dari φ40 hingga φ125—untuk mengakomodasi beragam kebutuhan beban
Diameter yang lebih besar memberikan daya cengkeram yang lebih kuat pada bagian yang berat
Pemilihan mudah berdasarkan berat dan kondisi permukaan
Pemasangan Fleksibel
Mendukung koneksi thread internal dan eksternal
Kompatibel dengan adaptor dan braket penyangga
Opsi saluran masuk vakum vertikal atau lateral untuk tata letak berbeda
Opsi Penyangga
Struktur bantalan opsional mengurangi benturan selama kontak
Melindungi permukaan yang rapuh seperti kaca atau bahan berlapis
Meningkatkan keamanan penanganan dan kualitas produk
Aplikasi
Jalur produksi otomatis dan lengan robot
Penanganan lembaran logam, panel kaca, dan komponen besar
Industri baterai litium dan elektronik (tersedia opsi baja tahan karat)
Skenario apa pun yang memerlukan cengkeraman stabil pada benda kerja yang berat atau tidak rata

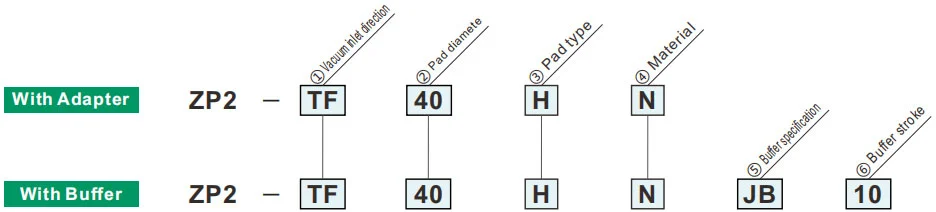

Cara Memesan
| ①Arah masuk vakum | |
| TF | Vertikal |
| XF | samping |
| ②Diameter bantalan | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
Simbol hijau adalah model yang disesuaikan
| ⑥Penyangga pukulan | Diameter bantalan | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10mm | ● | ● | ||||
| 25 | 25mm | ● | ● | ||||
| 30 | 30mm | ● | ● | ||||
| 50 | 50mm | ● | ● | ||||
| 75 | 75mm | ● | ● | ||||
| 100 | 100mm | — | ● | ||||
| ③Jenis bantalan | |
| H | Rata dengan tulang rusuk |
| HB | Tipe bellow |
| ⑤ Spesifikasi penyangga | |
| JB | Berputar (Kuningan, Dengan Bushing) |
| JF | Berputar (Baja, Dengan Bushing) |
Gaya reaktif pegas
| Benang koneksi | Torsi pengencangan ±5%[N·m] | Langkah penyangga (mm) | Gaya reaktif pegas[N] | ||
| Kuningan, Dengan Bushing (JB) | Baja, Dengan Bushing (JF) | Pada 0 pukulan | Pada pukulan penuh | ||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
