Penyedotan vakum adalah solusi inti untuk "pegangan fleksibel" dalam otomasi industri dengan empat keunggulan inti: genggaman tidak merusak, kemampuan beradaptasi terhadap benda kerja multi-material/tidak beraturan, perlindungan bersih dan lingkungan, serta pengoperasian yang fleksibel. Hal ini dapat disesuaikan dengan karakteristik industri benda kerja yang berbeda (tipis/tebal, presisi/kasar, sanitasi/standar).
Cangkir Hisap Vakum Oval ZP2
Sebagai produsen Tiongkok terkemuka, pabrik kami menawarkan Cangkir Pengisap Vakum Oval Khusus ZP2 untuk benda kerja ramping di ruang terbatas. Tersedia dalam 12 spesifikasi (misalnya, 3,5×7 hingga 8×30mm), solusi langsung dari pemasok ini memastikan tekanan dan stabilitas cengkeraman yang seragam. Dengan buffer opsional 6-50mm dan bahan anti-statis, ini ideal untuk PCB, baterai, dan jalur pengemasan berkecepatan tinggi.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk

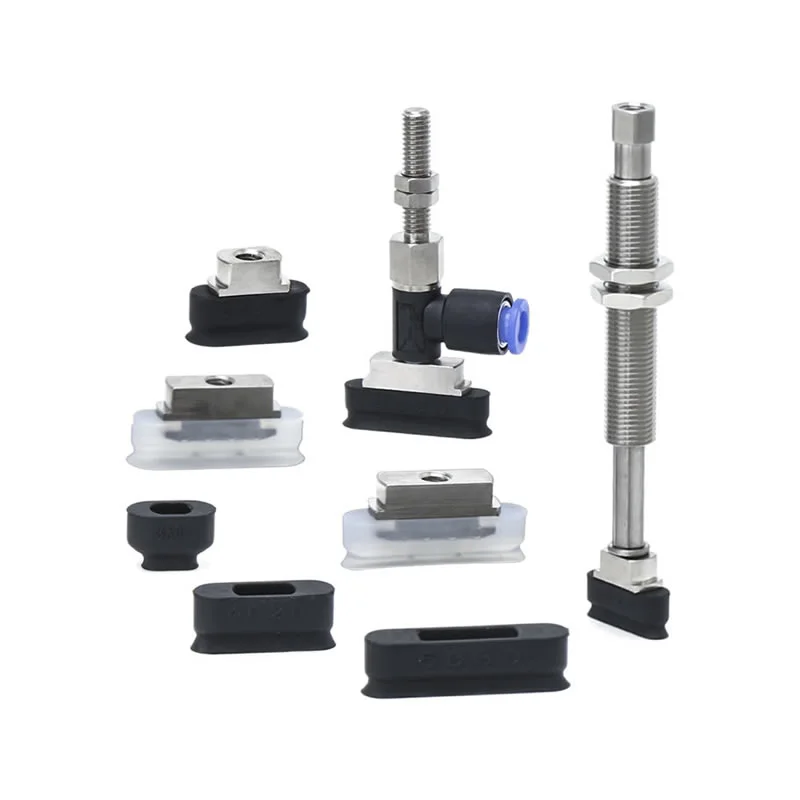

Cangkir Hisap Vakum Oval ZP2

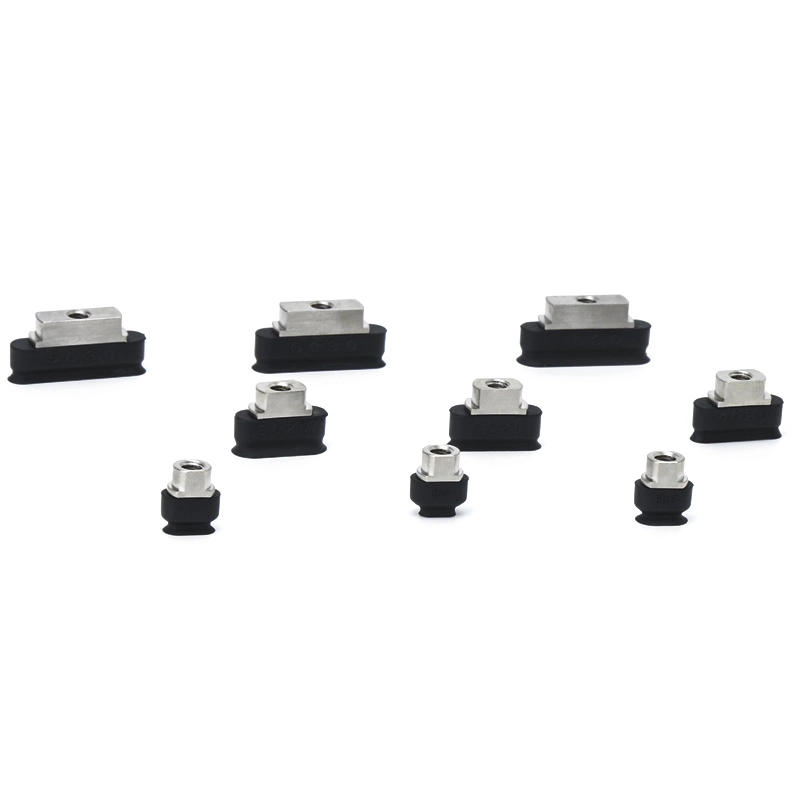

Unit Bantalan Vakum Oval Seri ZP2

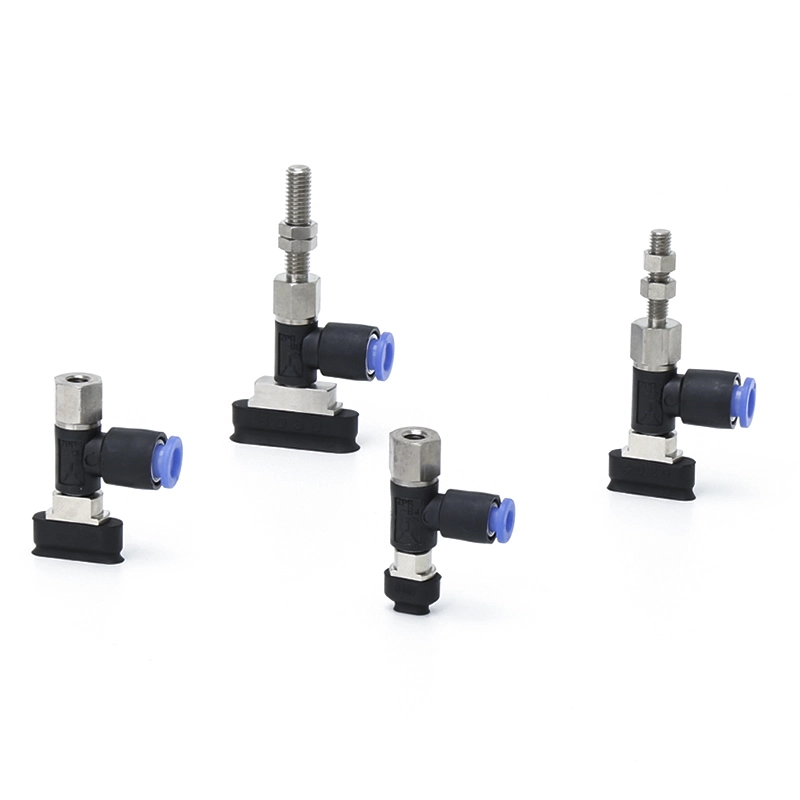

Seri ZP2-T Dengan Bantalan Vakum Oval Adaptor

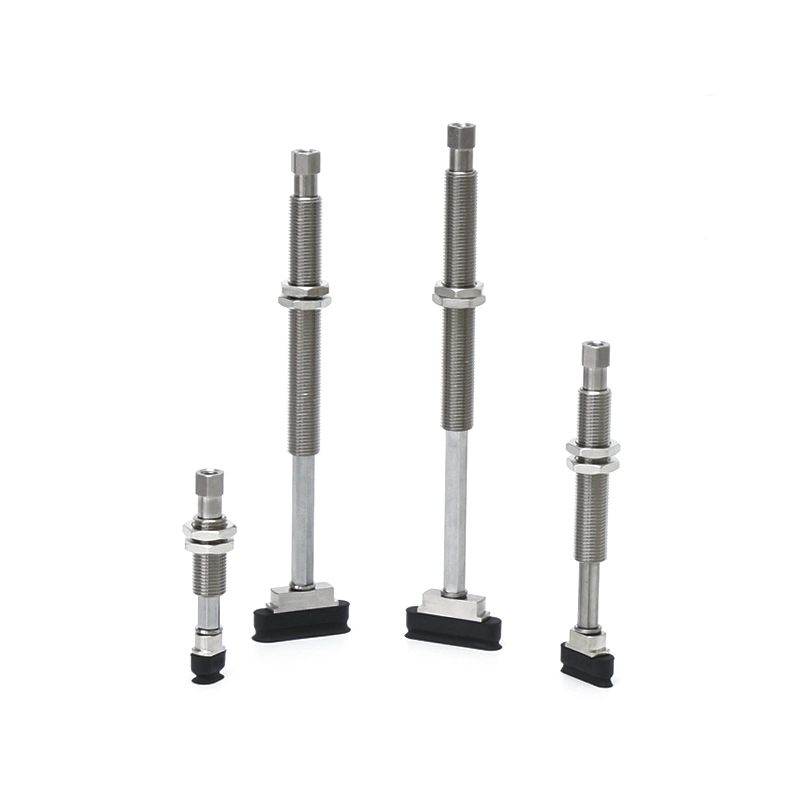

Seri ZP2-T Dengan Bantalan Vakum Oval Penyangga
Seri ZP2-R Dengan Bantalan Vakum Oval Adaptor

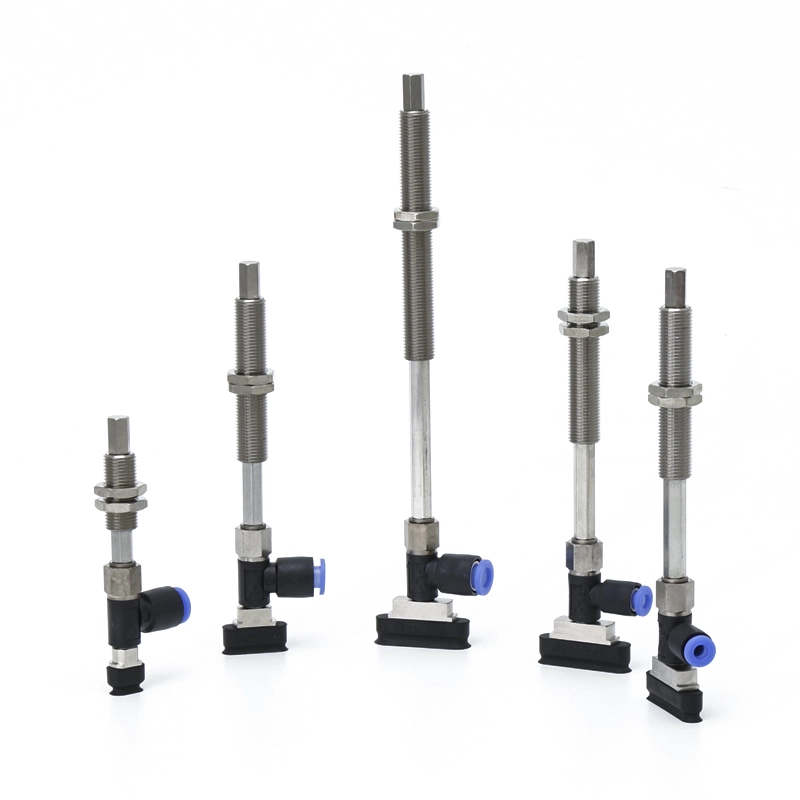

Seri ZP2-R Dengan Bantalan Vakum Oval Penyangga
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Sebagai produsen Tiongkok terkemuka, pabrik kami menyediakan solusi Oval Vacuum Suction Cups ZP2 khusus yang disesuaikan dengan permintaan ketat sektor elektronik dan otomotif. Baik Anda pemasok dalam jumlah besar atau pengguna akhir, seri oval ZP2 kami memberikan keandalan yang diperlukan untuk penanganan presisi.
Fitur dan Spesifikasi Teknis Utama
1. Rentang Spesifikasi yang Luas
Untuk memastikan kesesuaian yang sempurna untuk setiap benda kerja yang ramping, kami menawarkan 12 spesifikasi standar untuk Oval Vacuum Suction Cups ZP2:
Ukuran Kompak:3,5×7, 4×10, 5×10, 6×10mm.
Panjang Sedang:4×20, 5×20, 6×20, 8×20mm.
Jangkauan yang Diperluas:4×30, 5×30, 6×30, 8×30mm.
2. Keunggulan Material Khusus Industri
Kami menggunakan bahan bermutu tinggi agar sesuai dengan lingkungan kerja Anda:
Silikon & NBR Berkualitas Tinggi:Untuk tujuan umum dan tugas suhu tinggi.
Bahan anti-statis (ESD):Penting untuk penanganan PCB dan semikonduktor.
Aksesori Baja Tahan Karat:Konfigurasi khusus yang dioptimalkan untuk Industri Baterai Lithium.
Keunggulan & Sorotan Inti
Dioptimalkan untuk Ruang Terbatas:Profil sempit dari Oval Vacuum Suction Cups ZP2 memungkinkan pengambilan dengan kepadatan tinggi pada PCB yang padat atau profil kemasan sempit yang tidak dapat memuat cangkir melingkar.
Stabilitas Pegangan yang Ditingkatkan:Area hisap yang memanjang memberikan "jejak" yang lebih besar pada benda ramping seperti pipa atau strip penyegel, sehingga secara signifikan mengurangi risiko benda kerja miring atau tergelincir.
Instalasi Fleksibel:Mendukung saluran masuk vakum vertikal dan lateral. Setiap cangkir dapat dipasangkan dengan adaptor atau braket penyangga (langkah 6mm–50mm) untuk mengurangi dampak pada permukaan yang rapuh.
Pasokan Langsung dari Pabrik:Pabrik kami yang berbasis di Tiongkok memiliki stok produk dalam jumlah besar, memastikan waktu tunggu yang singkat dan harga yang kompetitif untuk pengadaan global.
Skenario Aplikasi Khas
Elektronik & Semikonduktor:Perakitan PCB, fabrikasi papan sirkuit fleksibel, dan penentuan posisi elektroda baterai.
Suku Cadang Otomotif:Cangkir Pengisap Vakum Oval ZP2 sering digunakan untuk penanganan dan perakitan strip penyegel, potongan trim memanjang, dan profil plastik.
Pengemasan & Logistik:Pelabelan berkecepatan tinggi, penyegelan karton, dan penyortiran paket memanjang.

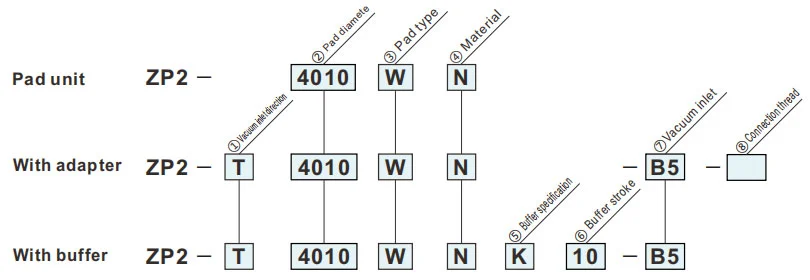

Cara Memesan
- Untuk benda kerja dengan keterbatasan pada permukaan adsorpsi.
| ①Arah masuk vakum | ⑦ Saluran masuk vakum | ⑧Benang koneksi | ||
| T | Vertikal |
|
B5 |
— |
|
B50406 |
— | ||
| R | samping |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Ukuran bantalan | |
| 3507 | 3,5x7 |
| 4010 | 4x10 |
| 5010 | 5x10 |
| 6010 | 6x10 |
| 4020 | 4x20 |
| 5020 | 5x20 |
| 6020 | 6x20 |
| 8020 | 8x20 |
| 4030 | 4x30 |
| 5030 | 5x30 |
| 6030 | 6x30 |
| 8030 | 8x30 |
| ③Jenis bantalan | |
| W | Bulat telur |
| ⑦ Saluran masuk vakum | |
| B5 | M5x0.8 (Wanita) |
| 04 | ø4 Pemasangan sekali sentuh |
| 06 | ø6 Pemasangan sekali sentuh |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol hijau adalah model yang disesuaikan.
| ⑤Spesifikasi penyangga | |
| K | Tidak berputar |
| ⑥Penyangga pukulan | |
| 10 | 10mm |
| 20 | 20mm |
| 30 | 30mm |
| 40 | 40mm |
| 50 | 50mm |
| ⑧Benang koneksi | |
| A5 | M5x0.8 (Pria) |
| B5 | M5x0.8 (Wanita) |
Dimensi (mm)
Simbol hijau adalah model yang disesuaikan.
hal
Tipe kubus
| Model | A | B | C | D | HAI | Y | |||
|
② Bantalan Ukuran |
③ Bantalan jenis |
④ Bantalan Bahan |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1.5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1.8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1.8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Model untuk referensi: ZP2-4030WS
Dimensi Pemasangan Adaptor
Bantalan yang berlaku: 3507W/4010W/5010W/6010W
Bantalan yang berlaku: 4020W/5020W/6020W/8020W
Bantalan yang berlaku: 4030W/5030W/6030W/8030W
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
