Cangkir Pengisap Vakum Tipe Pendek ZP2-EU
Sebagai produsen terkemuka di Tiongkok, pabrik kami menawarkan Cangkir Pengisap Vakum tipe Pendek ZP2-EU yang disesuaikan (diameter ø2–15 mm). Menampilkan profil datar dan ultra-tipis, seri ini dirancang khusus untuk digunakan di ruang terbatas. Dengan memanfaatkan bahan silikon anti-statis berkualitas tinggi, Commaelec memberikan solusi profesional yang menjamin kinerja hisap yang stabil dan bebas kerut. Kami menyediakan stok spesifikasi benang A5/H5 dan perlengkapan baja tahan karat, menjadikan seri ini pilihan ideal untuk aplikasi di bidang manufaktur elektronik dan lini produksi baterai lithium-ion.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk

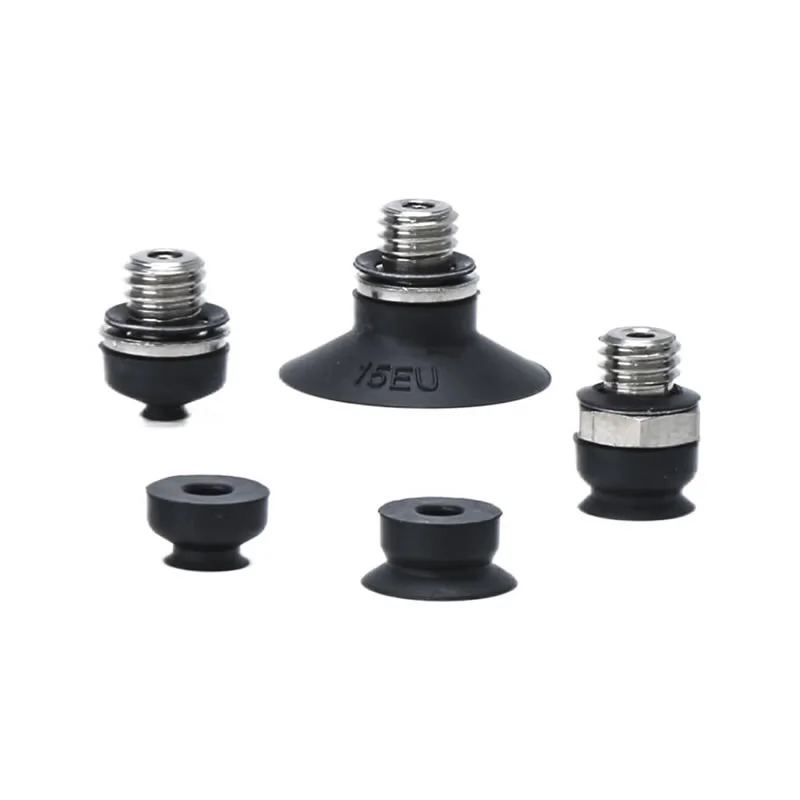

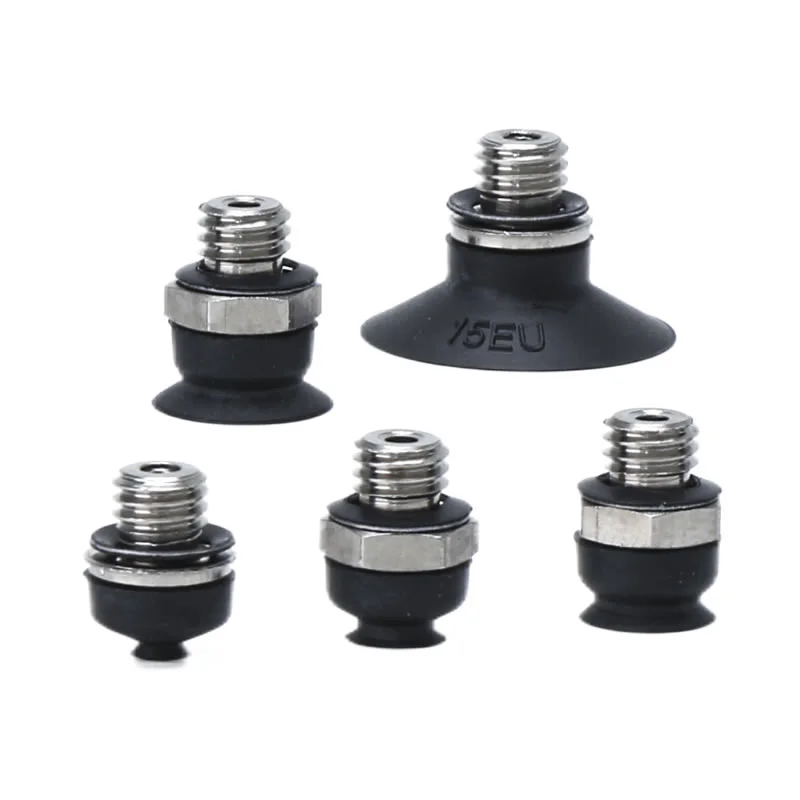

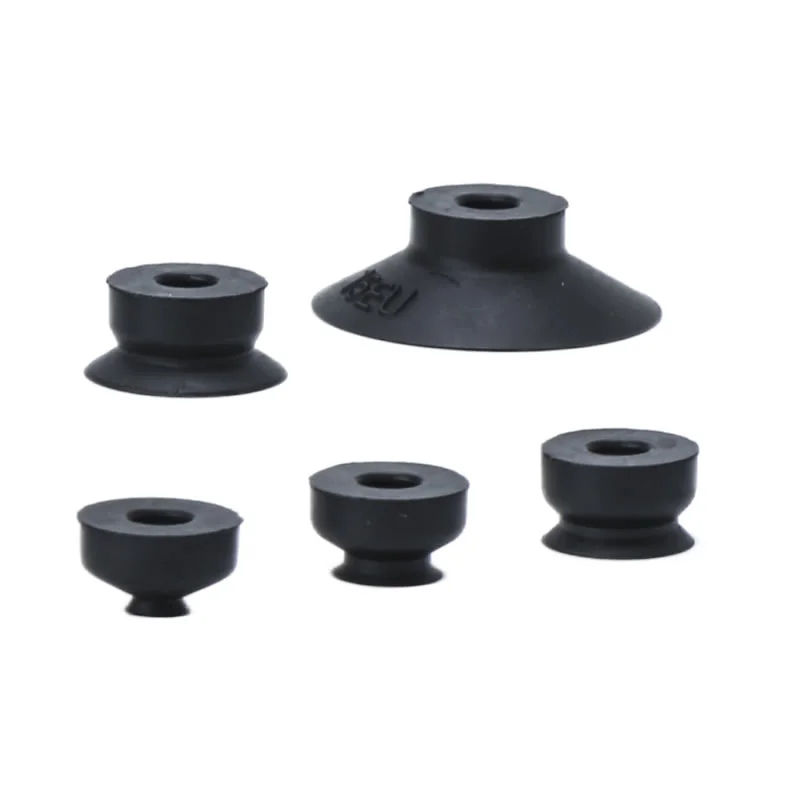

Cangkir Pengisap Vakum Tipe Pendek ZP2-EU
Unit Bantalan Vakum Tipe Pendek Seri ZP2
Seri ZP2-T Dengan Bantalan Vakum Tipe Pendek Adaptor
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Cangkir Pengisap Vakum Tipe Pendek ZP2-EU diproduksi oleh Zhejiang Comma Electric Co., Ltd.; kami adalah salah satu produsen dan pemasok terkemuka di Cina. Cangkir hisap datar profil rendah ZP2 EU memiliki karakteristik volume kecil dan adsorpsi yang stabil.
Fitur Produk:Cangkir hisap kompak ini memiliki profil rendah untuk desain hemat ruang, ideal untuk ruang sempit. Permukaannya yang rata memastikan kesesuaian yang pas dengan permukaan benda kerja, menghasilkan daya rekat yang stabil sekaligus secara efektif mencegah deformasi selama pengoperasian, sehingga sempurna untuk penanganan yang presisi. Model tertentu dilengkapi kemampuan antistatis, sehingga memenuhi persyaratan operasional di lingkungan sensitif seperti industri elektronik.
Spesifikasi:Vacuum Suction Cups Tipe Pendek ZP2-EU tersedia dalam berbagai diameter, antara lain φ2, φ4, φ6, φ8, dan φ15.
Bahan cangkir hisap:Bahan yang umum digunakan meliputi karet nitril (NNBR), silikon impor, dan karet silikon antistatis, dengan masing-masing bahan disesuaikan dengan lingkungan kerja tertentu dan persyaratan suku cadang.
Opsi koneksi:Tersedia dalam berbagai tipe antara lain ulir eksternal (A5) dan ulir eksternal (H5).
Pertanyaan Umum
Apa saja ukuran yang tersedia?
Vacuum Suction Cup tipe pendek ZP2-EU biasanya tersedia dalam diameter standar seperti φ40, φ50, φ63, φ80, φ100, dan φ125.
Ukuran lebih kecil: cocok untuk peralatan kompak dan komponen ringan
Ukuran lebih besar: memberikan daya isap yang lebih kuat untuk benda kerja yang lebih besar
Pabrik koma mempertahankan stok yang stabil dan juga mendukung ukuran yang disesuaikan berdasarkan kebutuhan proyek.
Apa itu "Tipe Pendek"?
"Tipe pendek" mengacu pada struktur kompak dan low-profile:
Mengurangi tinggi keseluruhan untuk instalasi dengan ruang terbatas
Respons lebih cepat dalam sistem pick-and-place berkecepatan tinggi
Stabilitas yang lebih baik bila dipasang dalam pengaturan robotik atau otomatis yang ketat
Desain ini sangat berguna ketika ruang pemasangan terbatas namun kinerja tidak dapat dikompromikan.
Apa perbedaan antara tipe EU dan ZP2 lainnya?
ZP2-EU (Tipe pendek): lebih ringkas, dioptimalkan untuk peralatan bergaya Eropa dan tata letak hemat ruang
ZP2 Standar: lebih bertujuan umum, dengan konfigurasi struktural yang lebih luas
Tipe UE sering kali berfokus pada kekompakan, antarmuka standar, dan integrasi cepat
Comma memastikan kompatibilitas dan kualitas yang konsisten di berbagai konfigurasi untuk memenuhi beragam kebutuhan pasar.
Bagaimana cara memasangnya?
Cangkir Pengisap Vakum tipe pendek ZP2-EU mendukung opsi pemasangan yang fleksibel:
Koneksi utas internal atau eksternal
Kompatibel dengan adaptor dan braket penyangga
Opsi port vakum vertikal atau lateral
Mengapa Memilih Koma?
Kemampuan Litbang yang Kuat:Tim profesional mendukung solusi khusus untuk berbagai kebutuhan otomatisasi
Pasokan Terpadu:Rangkaian produk yang luas menyederhanakan pengadaan dan integrasi sistem
Kustomisasi Fleksibel:Dimensi, bahan, dan struktur Cangkir Pengisap Vakum Tipe Pendek ZP2-EU semuanya dapat disesuaikan sesuai dengan kebutuhan spesifik Anda.
Respon Cepat:Dukungan teknis cepat dan pengiriman dari yang tepercaya

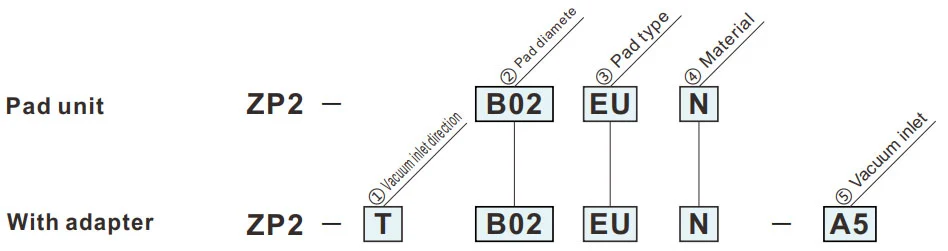

Cara Memesan
- Menghemat ruang dalam arah ketinggian.
| ①Arah masuk vakum | |
| T | Vertikal |
| ③Jenis bantalan | |
| UE | Tipe datar |
| ②Diameter bantalan (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol hijau adalah model yang disesuaikan.
| ⑤ Saluran masuk vakum | |
| A5 | M5x0.8 (Segi enam OD) |
| H5 | M5x0.8 (Kepala soket segi enam) |
Dimensi (mm)
Simbol hijau adalah model yang disesuaikan.
UE
Tipe datar
| Model | øA | øB | øC | D | Y | |||
|
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
||||||
| ZP2 | B02 | UE |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Model untuk referensi: ZP2-B02EUS
Dimensi Pemasangan Adaptor
ZP2-T
Vertikal
A5
| Model | øA | øB | øC | D | E | Y | Adaptor | |||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑤ Kekosongan masuk |
||||||||
| ZP2 | T | B02 | UE |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Model untuk referensi: ZP2-TB06EUGS-A5
ZP2-T
Vertikal
H5
| Model | øA | øB | øC | D | E | Y | Adaptor | |||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑤ Kekosongan masuk |
||||||||
| ZP2 | T | B02 | UE |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Model untuk referensi: ZP2-TB06EUGS-H5
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
