Cangkir Hisap Vakum Datar Tipis ZP2
Sebagai produsen China terkemuka, pabrik kami menawarkan Cangkir Hisap Vakum Datar Tipis Khusus ZP2 (ø10-30mm). Menampilkan struktur "MT" beralur, solusi langsung pemasok Commaelec mencegah deformasi film dan lembaran tipis. Kami menyediakan NBR dan silikon konduktif, dengan suku cadang baja tahan karat tersedia untuk industri baterai litium.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk

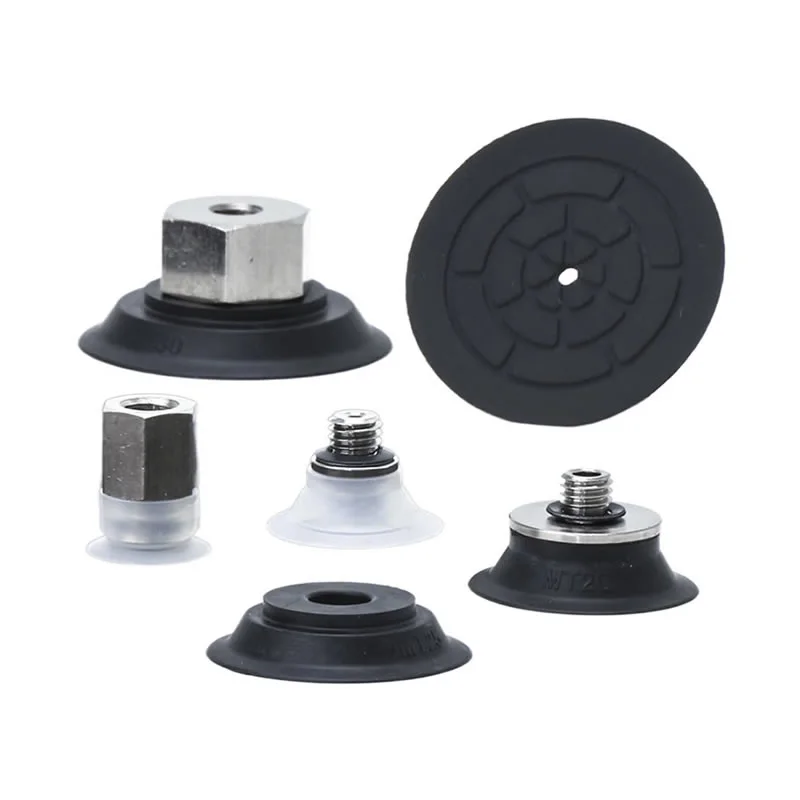

Cangkir Hisap Vakum Datar Tipis ZP2

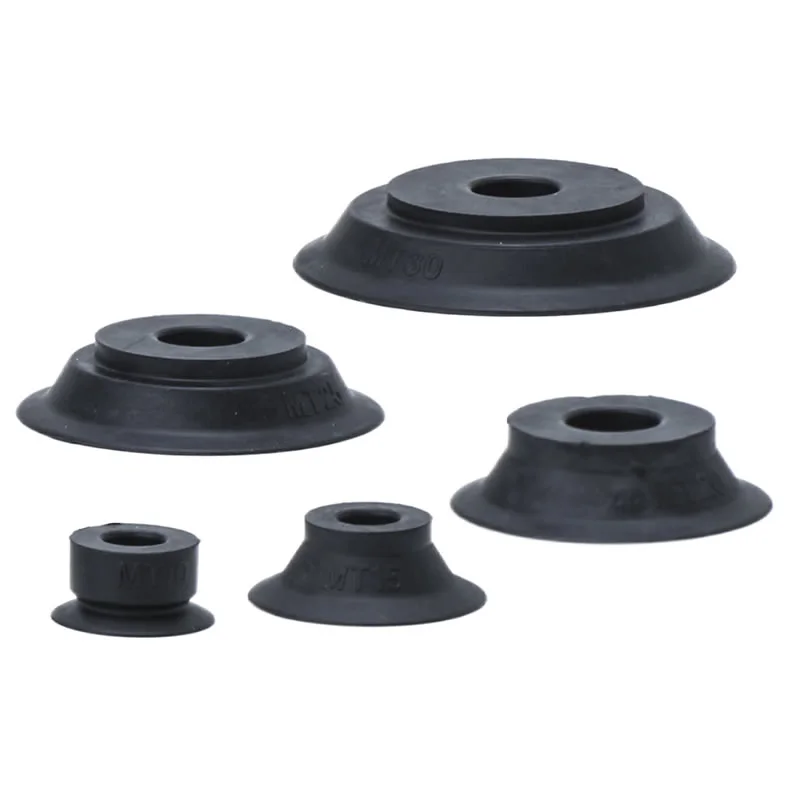

Unit Bantalan Vakum Datar Tipis Seri ZP2

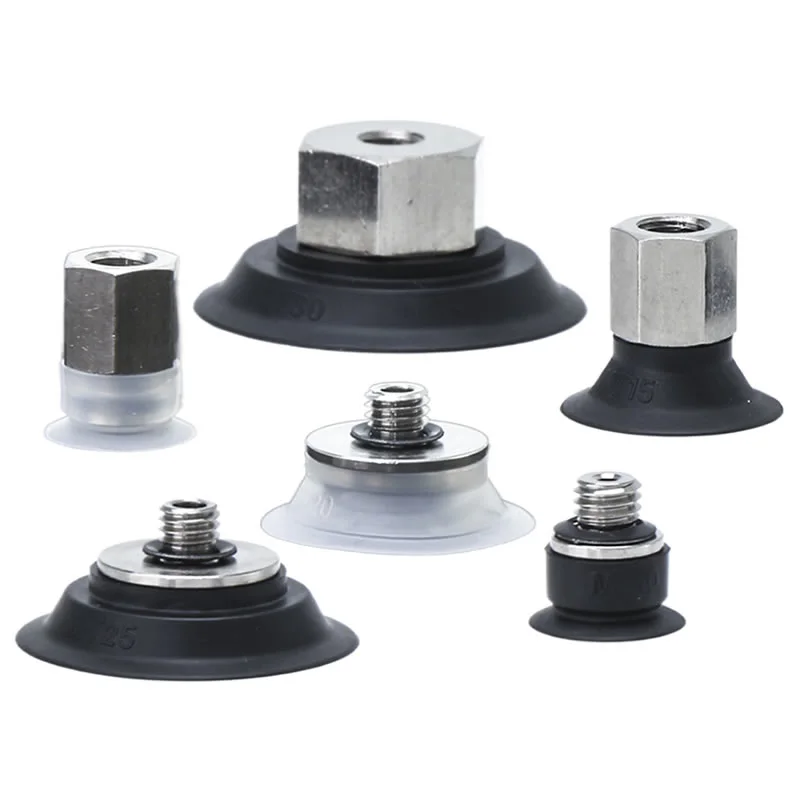

Seri ZP2-T Dengan Bantalan Vakum Datar Tipis Adaptor
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Thin Flat Vacuum Suction Cups ZP2 adalah komponen presisi dalam sistem pegangan pneumatik, yang dirancang khusus untuk menangani benda kerja yang tipis dan mudah berubah bentuk. Dalam spesifikasi industri, mereka biasanya mempunyai kode struktural "MT, " yang menandakan penggabungan desain beralur khusus dalam struktur internalnya.
Fitur Produk:Cangkir hisap ini secara efektif mencegah deformasi benda kerja datar selama adsorpsi, sehingga ideal untuk lembaran tipis, film, dan bahan lain yang mudah berubah bentuk.
Spesifikasi:Cangkir hisap tersedia dalam berbagai diameter, termasuk φ10, φ15, φ20, φ25, dan φ30.
Bahan cangkir hisap:Pilihan umum mencakup NNBR (karet nitril) dan GS (karet silikon konduktif), dengan masing-masing bahan disesuaikan dengan lingkungan kerja tertentu dan persyaratan suku cadang.
Bidang aplikasi:Cangkir Pengisap Vakum Datar Tipis ZP2 banyak digunakan di bidang manufaktur, jalur produksi otomatis, robotika dan logistik, dll. Dapat digunakan untuk membawa benda datar ringan atau sedang seperti kaca, plastik, dan logam.
Pertanyaan Umum
Bahan apa saja yang tersedia dan apa perbedaannya?
Thin Flat Vacuum Suction Cups ZP2 tersedia dalam beberapa bahan agar sesuai dengan kondisi kerja sebenarnya:
NBR: hemat biaya, ketahanan aus yang baik untuk penggunaan umum
Silikon: tahan panas yang sangat baik dan tanpa tanda, ideal untuk permukaan sensitif
PU (Polyurethane): daya tahan tinggi untuk pengoperasian siklus tinggi
FKM (Fluororubber): ketahanan kimia dan minyak yang kuat
EPR: cocok untuk persyaratan lingkungan tertentu
Commaelec memastikan kualitas material yang konsisten dan mendukung penyesuaian untuk aplikasi khusus (misalnya anti-statis).
Benda kerja apa yang paling cocok untuk cangkir hisap datar tipis?
Permukaan halus dan rata seperti lembaran logam, kaca, panel plastik
Benda kerja tipis atau ringan memerlukan kontak yang stabil dan seragam
Aplikasi yang memerlukan deformasi minimal dan pemosisian presisi
Desain datar tipis meningkatkan area kontak, meningkatkan penyegelan dan mengurangi kebocoran udara.
Berapa kisaran ketahanan suhunya?
Kisaran tipikal (tergantung bahan):
NBR: -10°C hingga 80°C
Silikon: -40°C hingga 200°C
PU: -20°C hingga 80°C
FKM: hingga ~200°C dengan stabilitas kimia yang kuat
Commaelec dapat merekomendasikan bahan yang sesuai berdasarkan suhu dan lingkungan Anda yang sebenarnya.
Bisakah mereka digunakan dengan entri vakum vertikal atau horizontal?
Ya. Cangkir Hisap Vakum Datar Tipis ZP2 mendukung pemasangan fleksibel:
Entri vakum vertikal (standar untuk pengaturan ringkas)
Pintu masuk horizontal/lateral untuk sistem dengan ruang terbatas
Kompatibel dengan adaptor dan braket penyangga
Commaelec menyediakan beberapa opsi koneksi untuk menyesuaikan tata letak peralatan yang berbeda.
Bagaimana cara merawatnya dengan benar untuk memperpanjang umur?
Periksa secara teratur apakah ada keausan, retak, atau perubahan bentuk pada bibir segel
Jaga kebersihan permukaan untuk menghindari debu yang mempengaruhi kinerja penyegelan
Hindari tekanan vakum yang berlebihan atau ketidaksejajaran
Gunakan penyangga penyangga untuk mengurangi dampak dalam operasi kecepatan tinggi
Ganti cangkir yang aus tepat waktu untuk menjaga stabilitas sistem

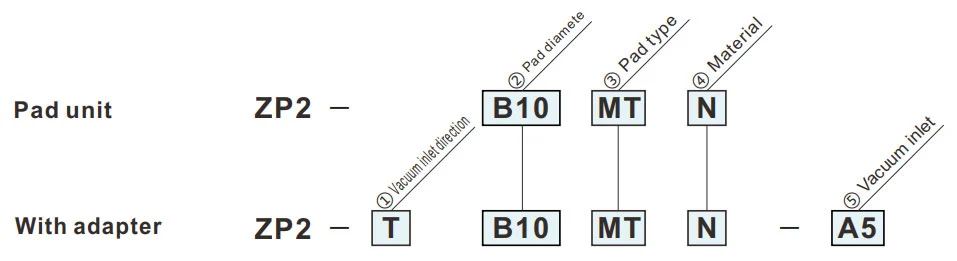

Cara Memesan
- Untuk adsorpsi lembaran tipis atau film. Permukaan adsorpsi dengan alur.
- Deformasi permukaan datar selama adsorpsi berkurang.
- Tidak cocok untuk memindahkan benda kerja yang diberi beban.
- Kerutan dapat terjadi tergantung pada ketebalan lembaran.
- Konfirmasikan ketebalannya sebelum digunakan.
| ①Arah masuk vakum | |
| T | Vertikal |
| ③Jenis bantalan | |
| MT | Rata tipis (Dengan alur) |
| ②Diameter bantalan (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol hijau adalah model yang disesuaikan.
| ⑤ Saluran masuk vakum | |
| H5 | M5x0.8 (Pria) |
| B5 | M5x0.8 (Wanita) |
Dimensi (mm)
Simbol hijau adalah model yang disesuaikan.
MT
Rata tipis (Dengan alur)
| Model | øA | øB | øC | øD | HAI | |||
|
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Model untuk referensi: ZP2-B10MTN
Dimensi Pemasangan Adaptor
Bantalan yang berlaku: B10MT/B15MT
Bantalan yang berlaku: B20MT/B25MT/B30MT
ZP2-T
Vertikal
H5
| Model | øA | øB | øC | D | Adaptor | |||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑤ Kekosongan masuk |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Model untuk referensi: ZP2-TB10MTGS-H5
ZP2-T
Vertikal
B5
| Model | øA | øB | C | Adaptor | |||||
|
① Kekosongan arah masuk |
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
⑤ Kekosongan masuk |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Model untuk referensi: ZP2-TB10MTGS-B5
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
