Penyedotan vakum adalah solusi inti untuk "pegangan fleksibel" dalam otomasi industri dengan empat keunggulan inti: genggaman tidak merusak, kemampuan beradaptasi terhadap benda kerja multi-material/tidak beraturan, perlindungan bersih dan lingkungan, serta pengoperasian yang fleksibel. Hal ini dapat disesuaikan dengan karakteristik industri benda kerja yang berbeda (tipis/tebal, presisi/kasar, sanitasi/standar).

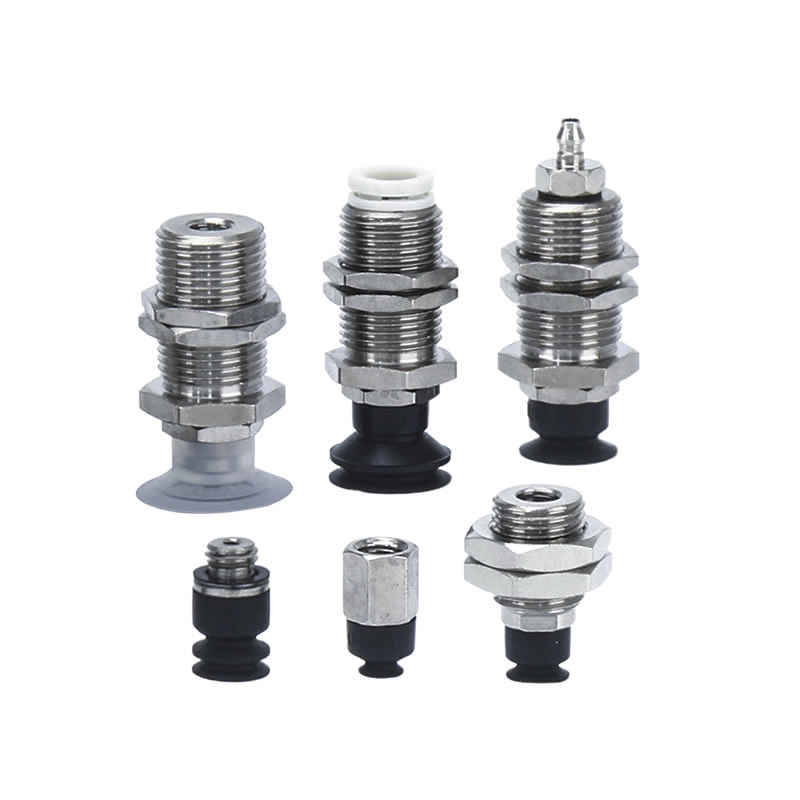

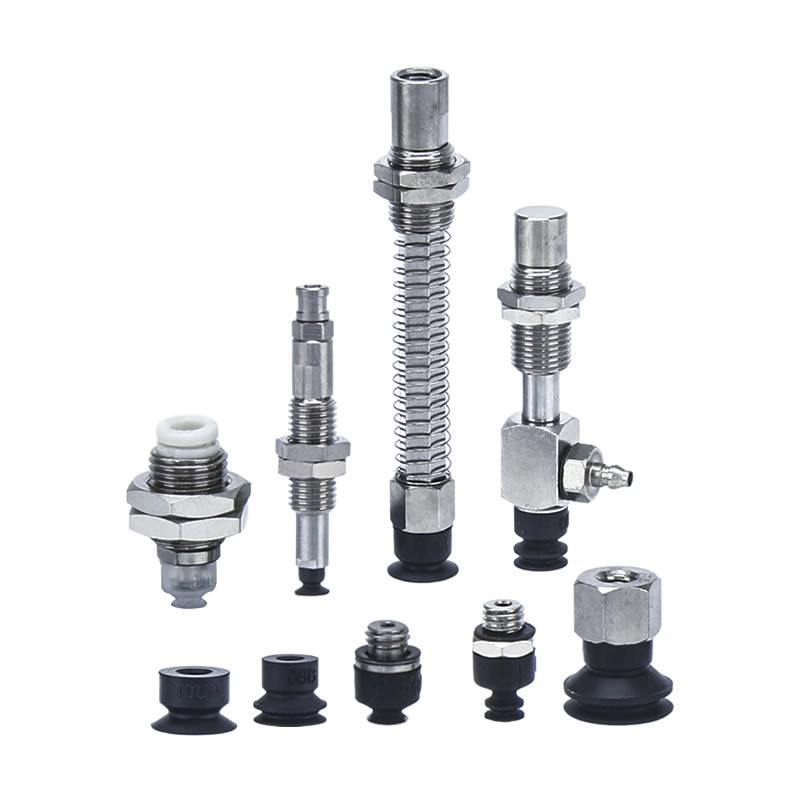

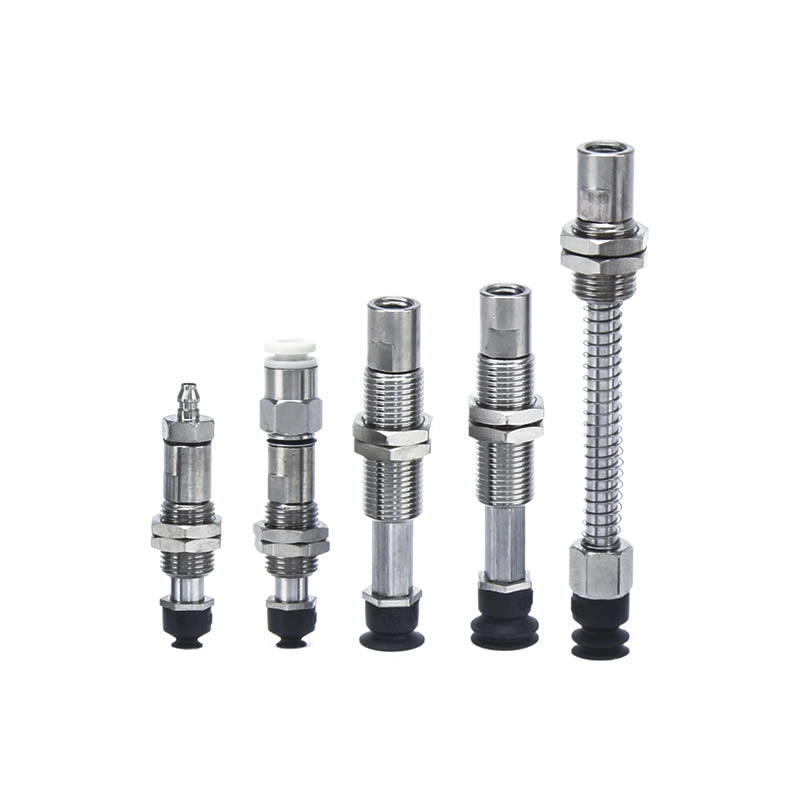

Cangkir Pengisap Vakum Kompak ZP3
Pabrik Commaelec memiliki inventaris siap kirim yang ekstensif dan menawarkan pilihan karet, silikon, dan bahan khusus berkualitas tinggi—termasuk varian antistatis. Compact Vacuum Suction Cups ZP3 memiliki rentang diameter 1,5 mm hingga 16 mm; komponen miniatur ini dirancang dengan cermat khusus untuk industri elektronik.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk

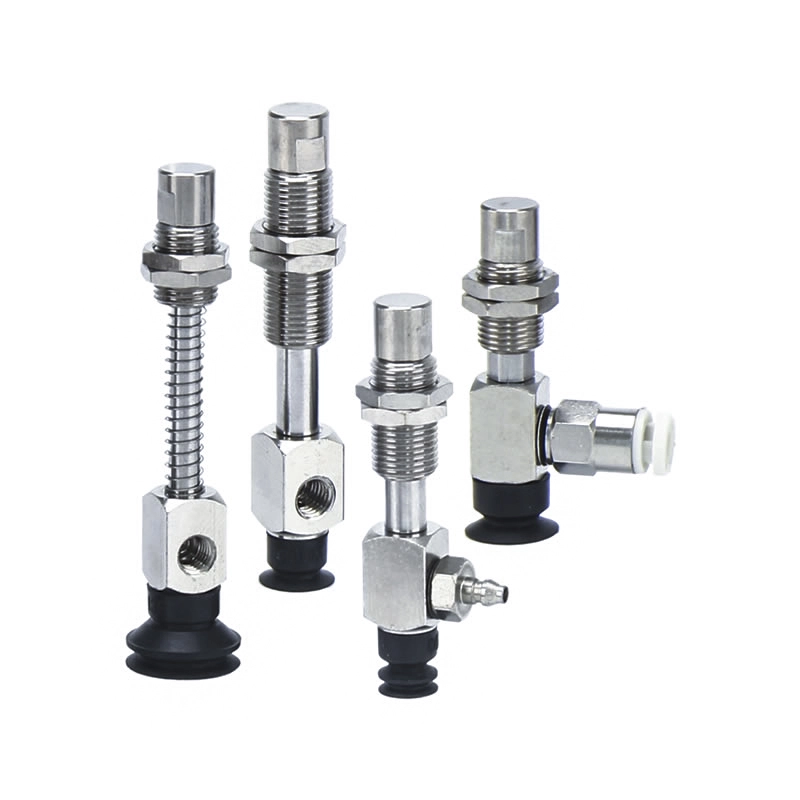

Cangkir Pengisap Vakum Kompak ZP3
Unit Bantalan Vakum Kompak Seri ZP3
Seri ZP3-T Dengan Bantalan Vakum Kompak Adaptor
Seri ZP3-T Dengan Bantalan Vakum Kompak Penyangga
Seri ZP3-Y Dengan Bantalan Vakum Kompak Adaptor
Seri ZP3-Y Dengan Bantalan Vakum Kompak Penyangga
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Compact Vacuum Suction Cups ZP3 dirancang khusus untuk industri elektronik, memberikan cengkeraman yang presisi dan andal untuk komponen kecil atau halus. Dengan diameter mulai dari 1,5 mm hingga 16 mm, produk ini terintegrasi secara mulus ke dalam produksi otomatis dan sistem robotik.
Pertanyaan Umum
Apa Aplikasi Khasnya?

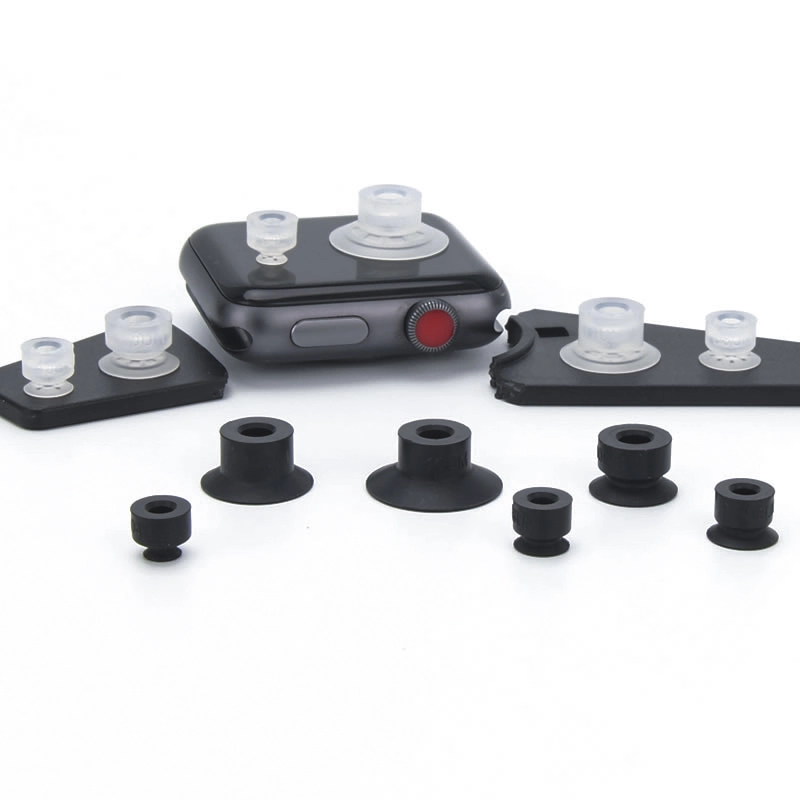

Menangani komponen elektronik kecil dan papan sirkuit.
Mengangkut komponen logam presisi dan sel baterai litium.
Integrasi dalam jalur perakitan robot untuk operasi pengambilan dan penempatan yang cepat dan berulang.

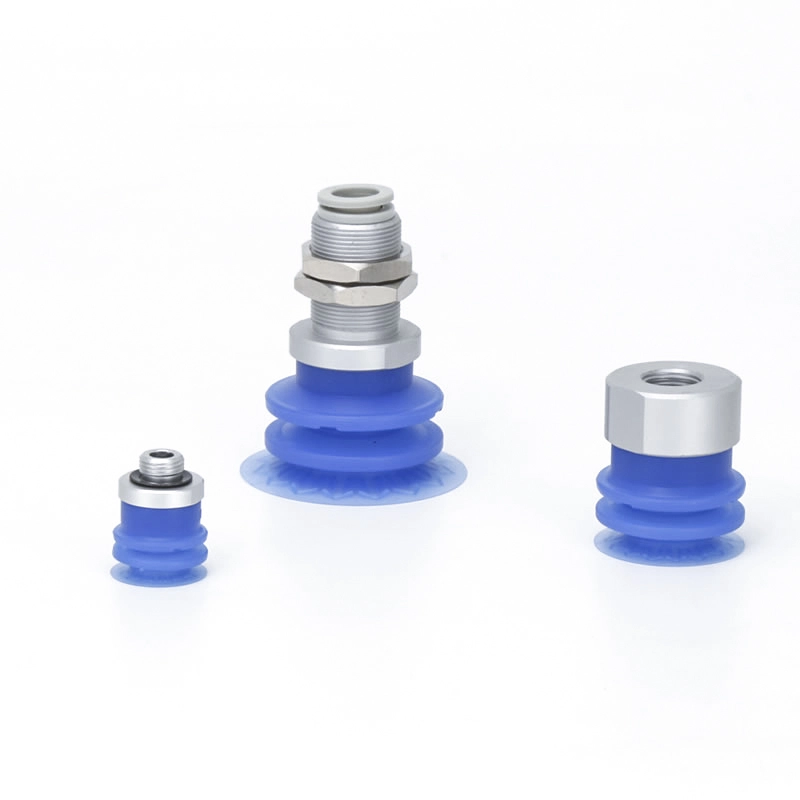

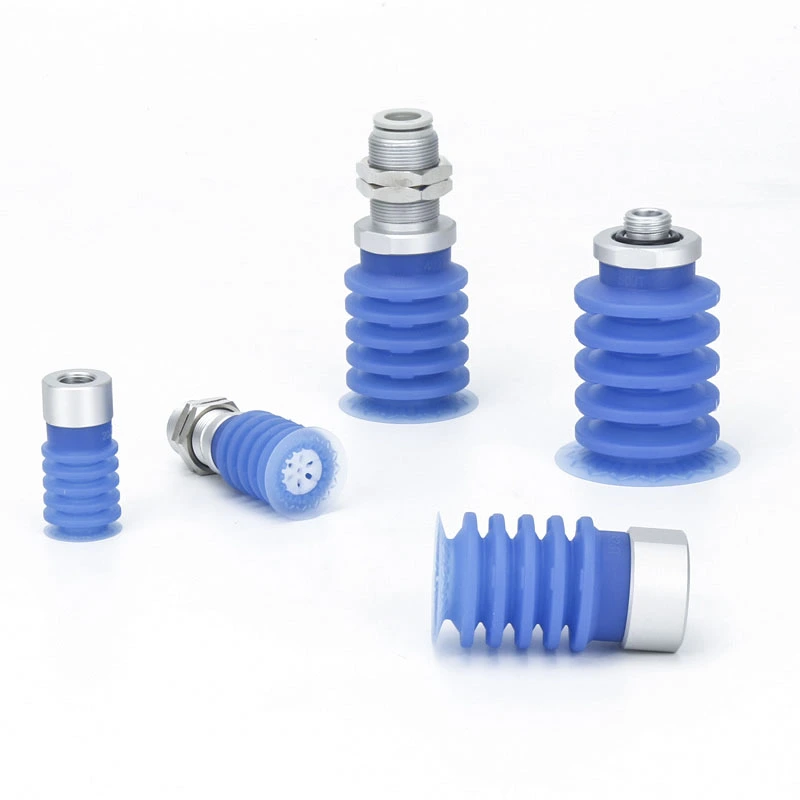

Apa itu Seri ZP3P?
Varian ZP3 berkinerja tinggi yang dirancang untuk otomatisasi siklus tinggi.
Menawarkan berbagai pilihan ukuran, bentuk, dan bahan, memenuhi beragam kebutuhan industri.
Apa Perbedaan Antara ZP3 dan ZP3-T?
ZP3:Cangkir vakum kompak standar untuk penanganan yang presisi.
ZP3-T:Ditingkatkan untuk lingkungan bersuhu tinggi atau sensitif terhadap bahan kimia, menggunakan bahan khusus.
Fitur Desain Utama
Ukuran ringkas untuk ruang pemasangan yang sempit.
Arah saluran masuk vakum yang fleksibel (vertikal dan lateral).
Adaptor opsional, braket penyangga, dan aksesori baja tahan karat.
Dirancang untuk daya rekat yang stabil dan kehilangan vakum yang minimal.
Bahan Apa Saja yang Tersedia?
Karet dan silikon berkualitas tinggi.
Varian anti-statis untuk elektronik.
Aksesori baja tahan karat untuk aplikasi baterai litium.
Bentuk Bantalan Mana yang Harus Saya Gunakan?
Datar:Untuk permukaan yang halus dan rata.
Bellow atau Dalam:Untuk komponen yang tidak rata, sedikit berubah bentuk, atau bertekstur.
Bentuk khusus:Compact Vacuum Suction Cups ZP3 dapat disesuaikan untuk memenuhi persyaratan spesifik benda kerja dan tuntutan sistem integrasi otomatis.

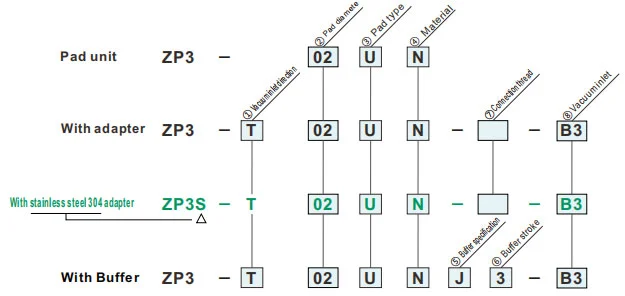

Cara Memesan
| ①Arah masuk vakum | ⑦Benang koneksi | ⑧ Saluran masuk vakum | |||||
| T | Vertikal |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | samping |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Diameter bantalan (mm) | |
| 015 | ø1.5 |
| 02 | ø2 |
| 035 | ø3.5 |
| ③Jenis bantalan | |
| U | Datar |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol hijau adalah model yang disesuaikan.
| ⑤Spesifikasi penyangga | |
| J | Berputar |
| K | Tidak berputar |
| ⑥Penyangga pukulan | |
| 3 | 3mm |
| 6 | 6mm |
| ⑦Benang koneksi | |
| A6 | M6x0.75 (Ulir jantan) |
| B3 | M3x0.5 (Benang betina) |
| ⑧ Saluran masuk vakum | |
| A3 | M3x0.5 (Benang jantan) |
| A4 | M4x0.7 (Benang jantan) |
| B3 | M3x0.5 (Benang betina) |
| 04 | ø4 (Pemasangan sekali sentuh) |
| U2 | ø2 (pemasangan duri) |
| U4 | ø4 (pemasangan duri) |
gaya reaktif pegas
| Jenis bantalan | Spesifikasi penyangga | Langkah penyangga (mm) | Benang koneksi | Pengetatan torsi ±5% [N·m] |
Gaya reaktif pegas[N] | |
| Pada 0 pukulan | Pada pukulan penuh | |||||
| ø1.5~ø3.5 | J | 3,6 | M6 x0,75 | 1.5-1.8 | 0.2 |
0.4 0.5 |
| K | M8 x0,75 | 2.0-2.5 | ||||
| Dimensi Pemasangan Adaptor |
|
Diameter bantalan: ø4 ~ø8
|
|
Diameter bantalan: ø10 ~ø16
|
| ①Arah masuk vakum | ⑦Benang koneksi | ⑧ Saluran masuk vakum | ||
| T | Vertikal |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | samping |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Diameter bantalan (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Jenis bantalan | |
| UM | Datar dengan alur |
| B | Puputan |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| U | Karet uretan |
| F | FKM |
| GN | NBR Konduktif |
| GS | Karet silikon konduktif |
Simbol hijau adalah model yang disesuaikan.
|
⑤Spesifikasi penyangga
⑥Langkah penyangga (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Berputar | ● | ● | ● | — | — |
| JB | Berputar (Dengan Bushing) | — | — | — | ● | ● |
| K | Tidak berputar | ● | ● | ● | ● | ● |
| ⑦Benang koneksi | |
| A10 | M10x1 (Ulir jantan) |
| A12 | M12x1 (Ulir jantan) |
| B5 | M5x0.8 (Benang betina) |
| ⑧ Saluran masuk vakum | |
| A4 | M4x0.7 (Utas jantan) |
| A5 | M5x0.8 (Benang jantan) |
| H5 | M5x0.8 (Benang jantan) |
| B4 | M4x0.7 (Benang wanita) |
| B5 | M5x0.8 (Benang betina) |
| 04 | ø4 (Pemasangan sekali sentuh) |
| 06 | ø6 (Pemasangan sekali sentuh) |
| U2 | ø2 (Pemasangan duri) |
| U4 | ø4 (Pemasangan duri) |
| U6 | ø6 (pemasangan duri) |
Dimensi (mm)
Simbol hijau adalah model yang disesuaikan.
U
Datar
| Model | øA | øB | |||
|
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Model untuk referensi: ZP3-015UGN
Dimensi Pemasangan Adaptor
UM
Datar dengan alur
| Model | øA | øB | øC | øD | E | Y | |||
|
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Model untuk referensi: ZP3-04UMGN
B
Puputan
| Model | øA | øB | øC | øD | E | F | Y | |||
|
② Bantalan dia. |
③ Bantalan jenis |
④ Bantalan Bahan |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Model untuk referensi: ZP3-04UMGN
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
| Jenis bantalan | Diameter bantalan (mm) | Aplikasi | Permukaan dan bentuk benda kerja yang khas | |||||||
| Datar | Melambai | Miring | Ketinggian berbeda | Cembung | Berminyak | |||||
|
|
|
|
|
|
|||||
| Iklan P kompak | Datar (U) |
|
ø1.5~ø3.5 | Untuk adsorpsi benda kerja dengan permukaan datar dan tidak cacat | ⚪ | X | X | X | X | X |
| Datar dengan alur (UM) |
|
ø4~ø16 | Untuk benda kerja yang kemungkinan mengalami deformasi | ⚪ | X | X | X | X | △ | |
| Bellow (B) |
|
ø4~ø16 | Untuk adsorpsi benda kerja dengan permukaan miring | ⚪ | △ | ⚪ | X | △ | X | |
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
