Penyedotan vakum adalah solusi inti untuk "pegangan fleksibel" dalam otomasi industri dengan empat keunggulan inti: genggaman tidak merusak, kemampuan beradaptasi terhadap benda kerja multi-material/tidak beraturan, perlindungan bersih dan lingkungan, serta pengoperasian yang fleksibel. Hal ini dapat disesuaikan dengan karakteristik industri benda kerja yang berbeda (tipis/tebal, presisi/kasar, sanitasi/standar).
Cangkir Hisap Vakum Kekakuan Tinggi ZP2
Sebagai produsen utama Tiongkok, pabrik kami menawarkan Cangkir Pengisap Vakum Kekakuan Tinggi yang Disesuaikan ZP2 (Ø150-250mm) untuk tugas berat. Menampilkan desain ayunan untuk permukaan miring dan opsi NBR/silikon/anti-statis, alat langsung dari pemasok ini memastikan adsorpsi yang stabil dan mitigasi benturan.
Klik dan Mulai Seleksi
》Kembali ke Informasi Produk
Cangkir Hisap Vakum Kekakuan Tinggi ZP2

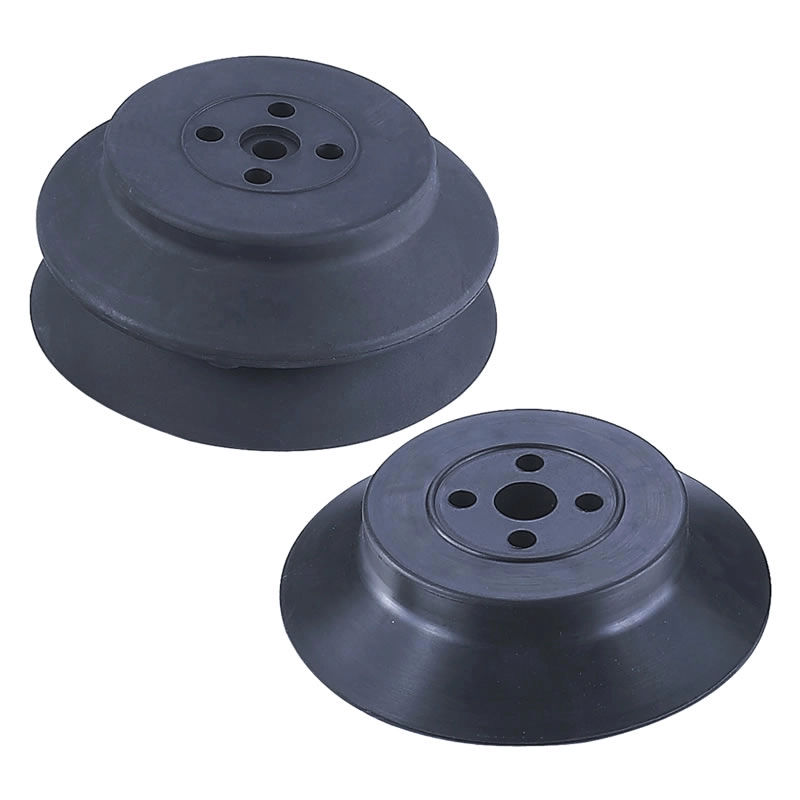

Unit Bantalan Tugas Berat Seri ZP2
Seri ZP2-T Tugas Berat Dengan Bantalan Vakum Adaptor
Seri ZP2-T Tugas Berat Dengan Bantalan Vakum Penyangga
Keterangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
Sumber
Belanja Cangkir Hisap Vakum Kekakuan Tinggi ZP2 yang disesuaikan dari Zhejiang Comma Electric Co., Ltd., yang merupakan salah satu produsen dan pemasok di Cina. ZPT Heavy-duty Vacuum Cup adalah alat khusus untuk menangani benda kerja berat. Tersedia dalam berbagai diameter (φ150, φ200, φ250), produk ini memiliki berbagai bahan termasuk NBR, karet silikon, karet poliuretan, fluororubber, dan EPR. Setiap material menawarkan sifat yang berbeda seperti kekerasan, kisaran suhu pengoperasian, dan ketahanan terhadap bahan kimia, memungkinkan pemilihan yang disesuaikan berdasarkan lingkungan kerja tertentu dan persyaratan benda kerja. Tersedia dalam versi bantalan dan tanpa bantalan, desain bantalan secara efektif mengurangi gaya benturan selama kontak dengan benda kerja, sehingga ideal untuk permukaan yang rapuh. Saluran keluar vakum diorientasikan secara vertikal, dengan opsi pemasangan tersedia melalui ulir eksternal atau internal.
Pertanyaan Umum
Ukuran apa yang tersedia?
Commaelec High Rigidity Vacuum Suction Cups ZP2 tersedia dalam diameter standar: φ40, φ50, φ63, φ80, φ100, dan φ125.
Ukuran lebih kecil: cocok untuk komponen yang lebih ringan atau presisi
Ukuran lebih besar: memberikan daya isap yang lebih kuat untuk penanganan tugas berat
Pabrik Commaelec menyimpan stok reguler dan juga mendukung ukuran khusus untuk proyek tertentu.
Kapan sebaiknya diganti?
Penggantian disarankan bila:
Bibir menunjukkan keausan, retak, atau deformasi
Kekuatan hisap menjadi tidak stabil atau berkurang
Kebocoran udara sering terjadi selama pengoperasian
Dalam otomatisasi siklus tinggi, pemeriksaan rutin sangatlah penting. Commaelec menggunakan bahan berkualitas tinggi (NBR, silikon, PU, dll.) untuk memperpanjang masa pakai, tetapi penggantian tepat waktu menjamin keamanan dan efisiensi.
Apakah mereka bekerja dengan buffer?

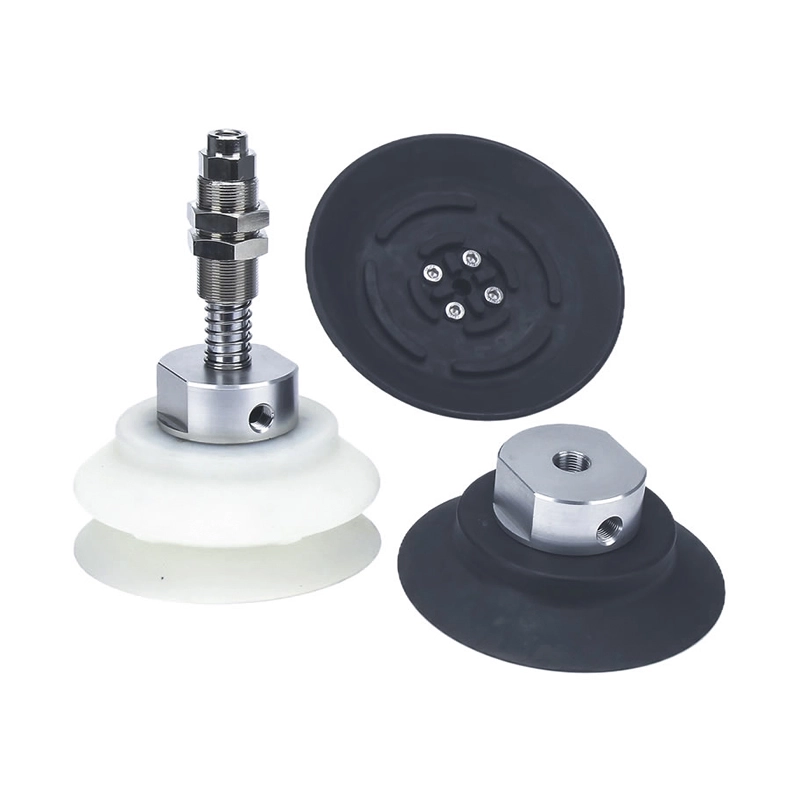

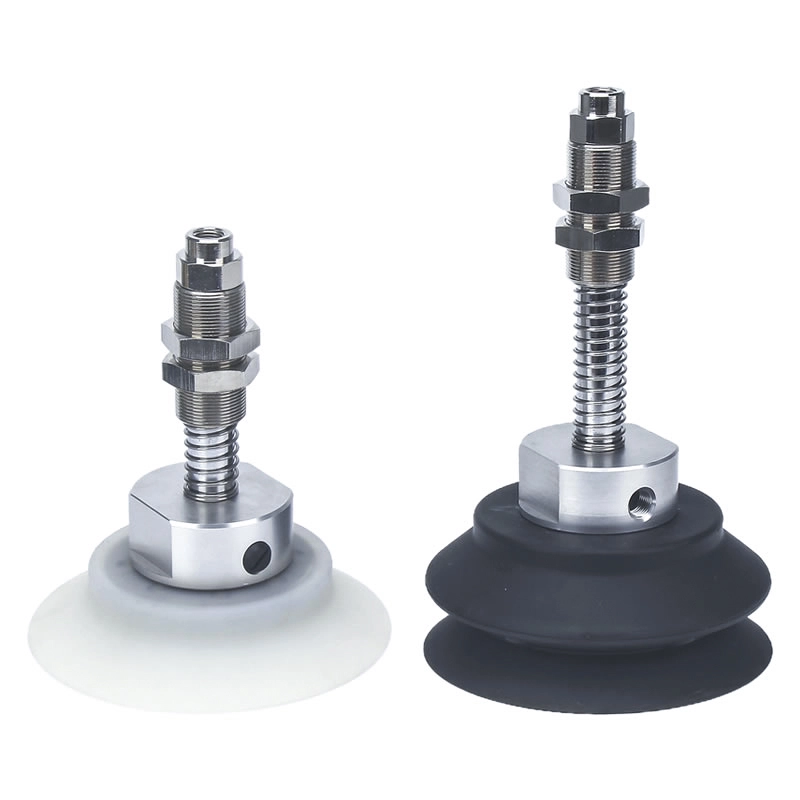

Ya. Cangkir Pengisap Vakum Kekakuan Tinggi ZP2 dapat dilengkapi dengan dudukan penyangga (berbantalan).
Mengurangi dampak selama kontak dengan benda kerja
Melindungi permukaan yang rapuh seperti kaca atau bahan berlapis
Meningkatkan akurasi posisi dalam sistem otomatis
Commaelec menyediakan braket penyangga dan adaptor yang kompatibel untuk integrasi yang fleksibel.
Apa saja aplikasi tipikalnya?
Cangkir hisap ini banyak digunakan di:
Lengan robot dan jalur produksi otomatis
Menangani lembaran logam, panel kaca, dan komponen berat
Permukaan yang tidak rata atau sedikit miring sehingga diperlukan cengkeraman yang stabil
Industri baterai lithium dan elektronik (dengan aksesoris stainless steel)

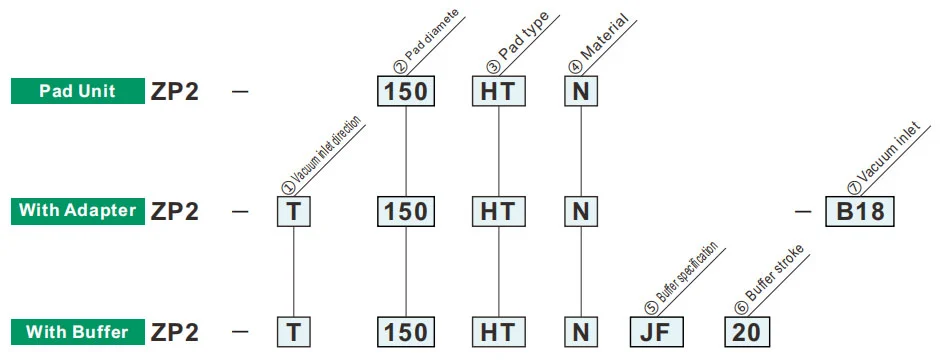

Cara Memesan
| ①Arah masuk vakum | |
| T | Vertikal |
| ②Diameter bantalan ③Jenis bantalan (mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||

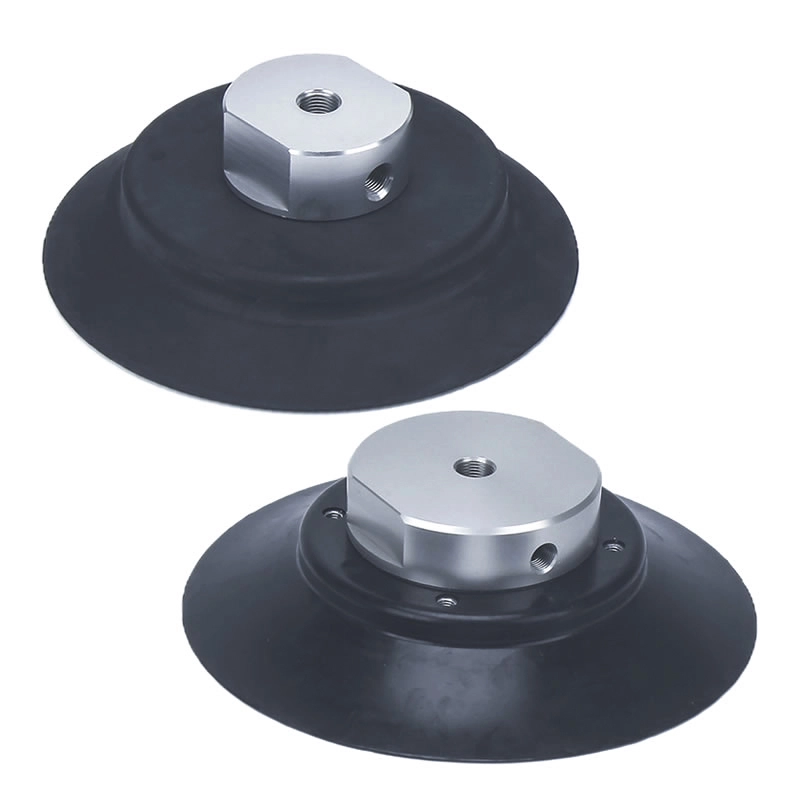

| HT | Tipis rata dengan tulang rusuk | ● | ● | ● | |

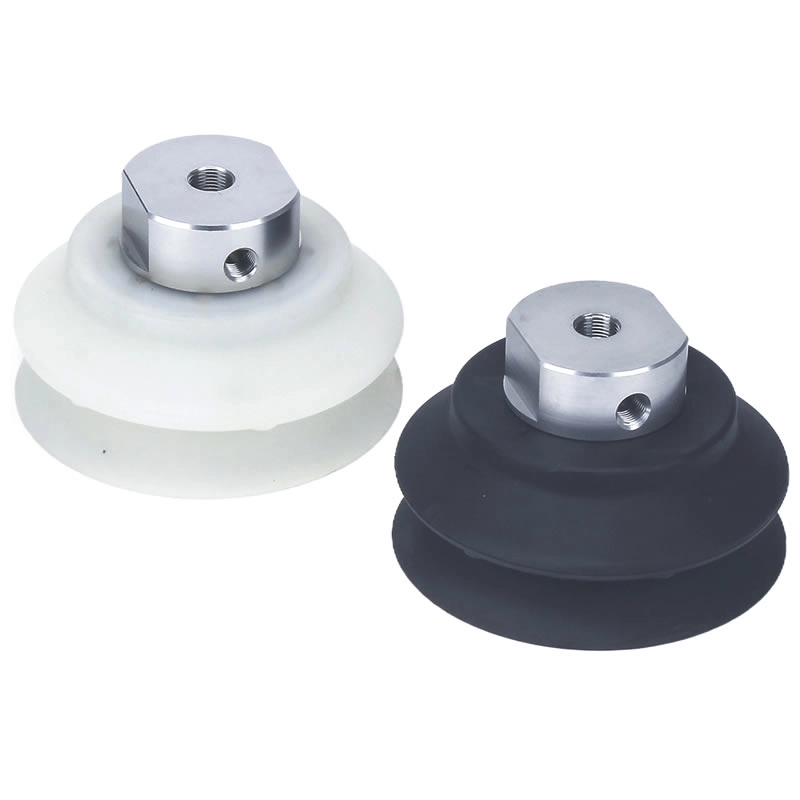

| HB | Tipe bellow | ● | - | - | |
| ⑦ Saluran masuk vakum | B16 | M16x1.5 | ● | ● | - |
| B18 | M18x1.5 | ● | ● | ● | |
| ⑤Spesifikasi penyangga | |
| JF | Berputar (Baja, Dengan Bushing) |
| ④Bahan | |
| N | NBR |
| S | Karet silikon |
| ⑥Penyangga pukulan | |
| 20 | 20mm |
| 50 | 50mm |
| Langkah penyangga (mm) | Gaya reaktif pegas[N] | |
| Pada 0 pukulan | Pada pukulan penuh | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |

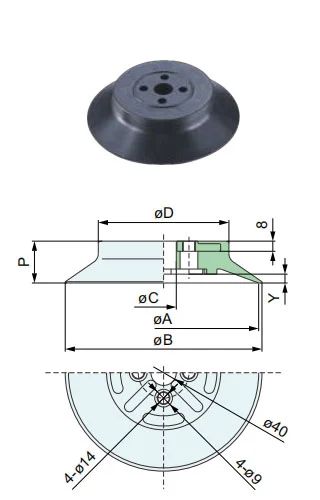

Dimensi (mm)
HT
Flat Tipis Dengan Tipe Rib
150.200
| øA | øB | øC | øD | P | Y | ||||
| Model | ②Diameter bantalan. | ③Jenis bantalan | ④Bahan Bantalan | ||||||
| ZP2 | 150 | HT | NS | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Model untuk referensi: ZP2-150HTN

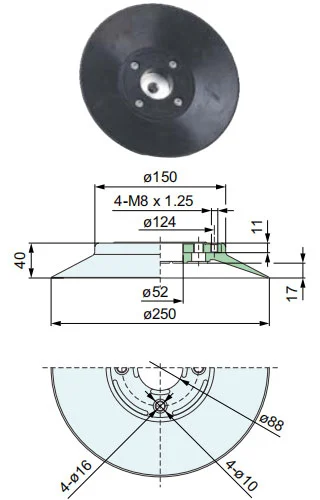

HT
Flat Tipis Dengan Tipe Rib
250
| Model | ②Diameter bantalan. | ③Jenis bantalan | ④Bahan Bantalan |
| ZP2 | 250 | HT | NS |
Model untuk referensi: ZP2-250HTS
HT
Flat Tipis Dengan Tipe Rib
150.200
| Model | ②Diameter bantalan. | ③Jenis bantalan | ④Bahan Bantalan |
| ZP2 | 150 | HB | NS |
Model untuk referensi: ZP2-150HBS
Bahan dan Karakteristik Bantalan
⚪: Sedikit atau tidak ada pengaruh △: Dapat digunakan tergantung kondisi X: Tidak cocok
|
Bahan
Karakteristik
|
Simbol | Durometer HS (±5°) |
Warna dari karet |
Beroperasi suhu rentang (°C) |
Minyak perlawanan bensin |
Minyak perlawanan bensol |
Basis perlawanan |
Asam perlawanan |
Kemampuan cuaca | Ozon perlawanan |
Abrasi perlawanan |
Tahan air | Pelarut perlawanan (Benzena, toluena) |
Aplikasi |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan pekerjaan umum, Papan Bergelombang, Plat Veneer, Plat Besi dan lain-lain |
| Karet silikon | S | 45 ~ 50 | Putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Pelepasan dari die-casting, Pekerjaan tipis, Pengolah makanan |
| Karet uretan | U | 50 ~ 60 | Cokelat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan bergelombang, Plat besi, Plat veneer |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Pekerjaan kimia |
| NBR Konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Pekerjaan umum semikonduktor (Hambatan listrik statis) | |
| Karet silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Listrik statis) |
Tabel di atas hanya mencakup karakteristik umum bahan karet. Simbol biru adalah model yang disesuaikan.
Garis besar penerapan komponen pneumatik (vacuum suction cup) di berbagai bidang industri
I. Kekuatan inti
II. Ekstraksi aplikasi berdasarkan industri
A. Kedokteran dan industri kedokteran
A.1：Persyaratan inti:Bersih dan bebas polusi (sesuai FDA/GMP), lembut dan tidak merusak, serta pencegahan kontaminasi silang
A.2 Skenario utama:
1. Kemasan farmasi: botol obat / piring farmasi / pengambilan kantong infus (cangkir hisap silikon food grade, tidak ada pelepasan partikel)
2. Perakitan perangkat medis: instrumen bedah/kateter medis/penanganan prostesis (tekanan negatif yang dapat disesuaikan, perlindungan deformasi)
3. Laboratorium biologi: cawan petri/tabung centrifuge/transfer kartu reagen (tahan bahan kimia, kompatibel steril)
B. Industri elektronik dan semikonduktor
B.1 Persyaratan inti:anti-statis (10⁶-10¹¹Ω), pemosisian presisi (kesalahan ≤0,01mm), tahan gores
B.2 Skenario utama:
1. Chip/Semikonduktor: penanganan wafer, kemasan chip (cangkir hisap keramik berpori/silikon anti-statis, tekanan negatif seragam untuk mencegah pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (resistor 0402) dipasang di permukaan (cangkir hisap silikon/gel/mikro tipis untuk mencegah kerutan/sobek)
3. Tampilan: Panel LCD/OLED, pegangan kaca sentuh (bahan transparan tinggi, tidak ada noda dan goresan)
C. Industri mobil dan suku cadang mobil
C.1 Persyaratan inti:hisapan besar (cakram hisap tunggal ≥500N), adaptasi multi-spesifikasi (logam/plastik/kaca), anti-selip
C.2 Skenario utama:
4. Pembuatan bodi: pengelasan penanganan pelat baja / kusen pintu (karet berdiameter besar / susunan mangkuk multi-hisap, tekstur anti selip)
5. Kaca / Interior: Pemasangan kaca depan, perpindahan permukaan jok kulit (cangkir hisap silikon / spons tahan suhu, perlindungan deformasi)
6. Bagian: badan silinder mesin / pegangan rumah girboks (vakum + kunci mekanis, anti jatuh)
D. Industri makanan dan pengemasan
D.1 Persyaratan inti:Bahan food grade (bersertifikat FDA), mudah dibersihkan, tahan pecah
D.2 Skenario utama:
1. Penanganan makanan: makanan yang dipanggang / daging segar / penyortiran buah (spons hisap rendah, tidak berbau dan mudah dicuci)
2. Otomatisasi pengemasan: pembukaan kantong pengemasan, pencetakan karton steril (eliminasi statis/ pengisapan multi-titik, cocok untuk kemasan tipis/keras)
E. Industri logistik dan pergudangan
E.1 Persyaratan inti:adaptasi yang efisien (beberapa spesifikasi barang), tekanan stabil, anti jatuh
E.2 Skenario utama:
1. Penanganan karton: penyortiran karton e-commerce (susunan hisap yang dapat disesuaikan, tekanan vakum)
2. Pelat/gulungan: Transfer gulungan papan kayu/film plastik (strip panjang/cangkir hisap melingkar, adsorpsi seragam untuk mencegah offset)
F. Energi baru dan industri khusus
F.1 Energi baru (baterai litium/pv):
1. Pelat baterai lithium (cangkir hisap berpori anti-statis, anti-debu), kaca fotovoltaik (cangkir hisap silikon hisap besar, tidak ada goresan)
F.2 Percetakan dan kertas
1. Penangkapan kertas/barang cetakan (bahan kertas penyerap, sedikit tekanan negatif untuk mencegah robekan dan kontaminasi tinta)
AKU AKU AKU. Ringkasan logika adaptasi inti
| Karakteristik benda kerja | Program adaptasi pipet | Skenario industri yang sesuai |
| Tipis / Rapuh / Presisi | Bahan silikon/keramik, tekanan negatif mikro, nosel hisap mikro | Semikonduktor elektronik, obat-obatan |
| Barang berat / ukuran besar | Bahan karet, cangkir hisap berdiameter besar, susunan cangkir multi-hisap | Mobil, panel logistik |
| Kesehatan/Pencegahan polusi | Silikon kelas makanan/medis, struktur mudah dibersihkan | Obat-obatan, makanan |
| Permukaan lunak/tidak beraturan | Bahan spons, cangkir hisap yang dapat berubah bentuk | Interior mobil, makanan |
| Persyaratan antistatis | Silikon antistatis, bantuan angin ion | semikonduktor elektronik |
